开口夹紧式轴套连接锁紧构件

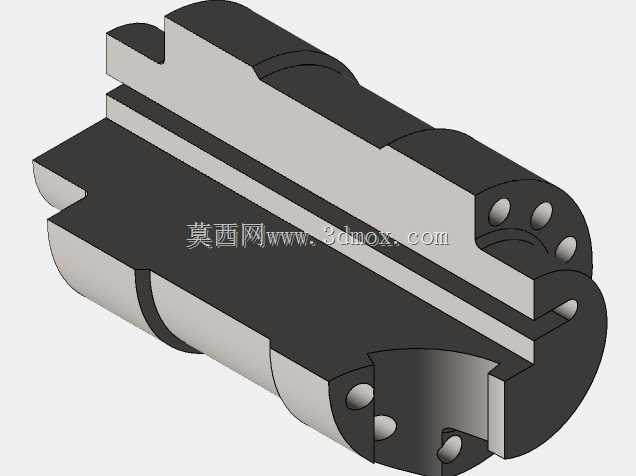

　　这类开口式轴连接锁紧构件，常被应用在需要频繁拆装调整轴系位置的传动场景中，比如轻工输送线的辊筒轴端固定、小型自动化设备的传动轴扭矩传递、通讯基站天线调节机构的转轴锁止环节，相比传统键连接的轴套，它不需要在轴面上加工键槽，不会削弱轴的整体抗弯抗扭强度，安装时也不需要大型压装设备，仅通过锁紧螺栓收紧开口处的间隙就能完成抱紧固定，对现场装配维修的友好度很高。从结构设计来看，该构件主体采用轴向通槽的开口设计，一端的法兰端面上均匀分布了多个螺栓过孔，这些孔位的排布角度经过匹配计算，螺栓锁紧时能让开口两侧的套体均匀收缩，抱紧力沿轴的圆周方向均匀分布，不会出现局部应力集中导致轴面压伤的问题；套体的外圆设置了多级阶梯定位面，

　　不同直径的外圆段可以分别适配安装座的定位孔、外接传动件的配合止口，安装时能直接通过阶梯面完成轴向定位，不需要额外加装定位挡圈或者调整垫片，能有效缩减装配环节的调整工时。在设计建模过程中，需要重点把控几个核心尺寸边界：首先是内孔的基本尺寸与公差带，通常按照被连接轴的公称尺寸选取H7级的过渡配合基础，开口槽的宽度需要根据套体的壁厚、材料弹性模量计算，保证螺栓锁紧时内孔的收缩量能覆盖轴径的公差范围，同时不会让套体的最大应力超过材料的屈服极限；其次是法兰端螺栓孔的中心距，需要和配套的锁紧螺栓规格、所需传递的额定扭矩匹配，避免螺栓数量不足或者排布半径过小导致抱紧力不够，出现传动打滑的问题；

　　另外套体上的轴向定位阶梯的长度需要严格匹配安装座的配合深度，突出安装座的轴段长度要预留出外接零件的安装空间，避免装配时出现零件干涉。这类构件的内孔表面通常会做细微的网纹滚压处理，能在同等锁紧力下提升接触面的摩擦系数，传递更大的扭矩，同时也能减少反复拆装对内孔表面的磨损，延长构件的使用寿命；开口槽的端部会设计小圆角过渡，避免锁紧时槽端出现应力集中导致套体开裂，这些细节结构在建模时都需要完整还原，才能保证后续加工出的零件满足实际使用的强度与装配要求。在实际选型应用中，这类锁紧套可以适配不同直径的金属传动轴，不管是光轴还是带轻微镀层的轴面都能可靠锁紧，不会像顶丝固定那样在轴面留下压痕，也不会因为设备运行的振动出现松脱，在对轴系定位精度有一定要求、又需要经常调整轴上零件位置的设备结构中，这类构件的应用占比正在逐年提升。
