长轴外径形位公差千分表检测装置

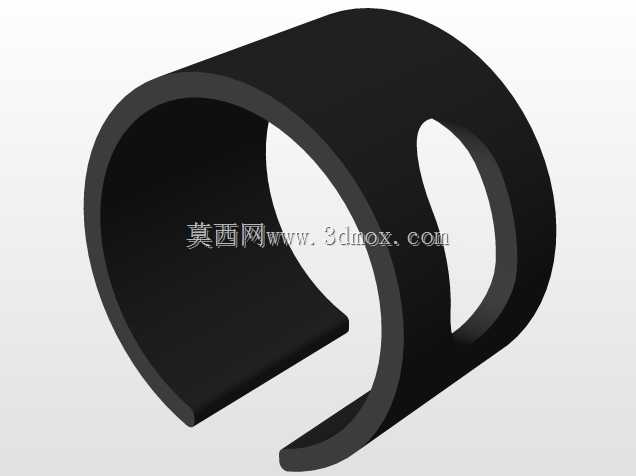

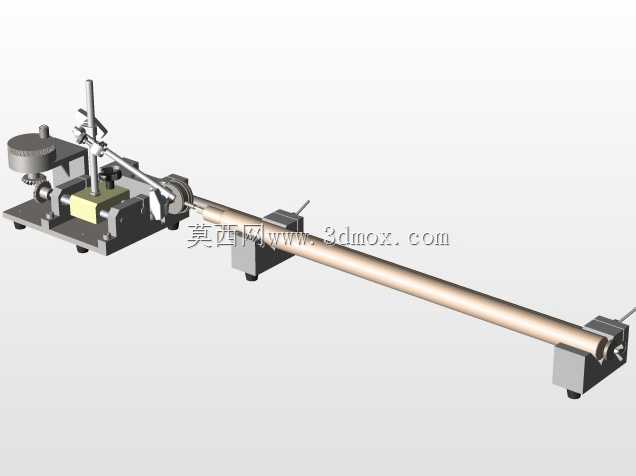

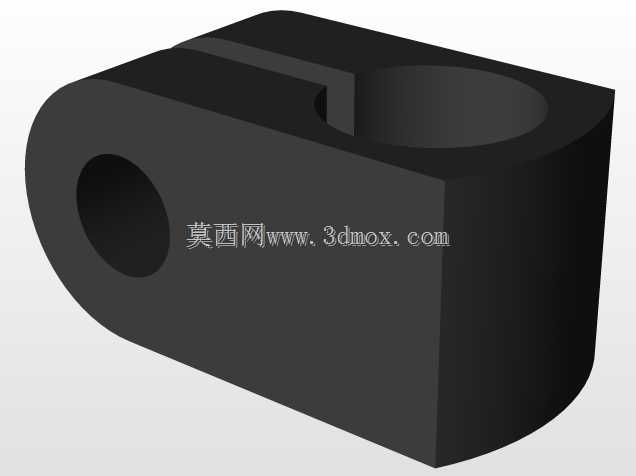

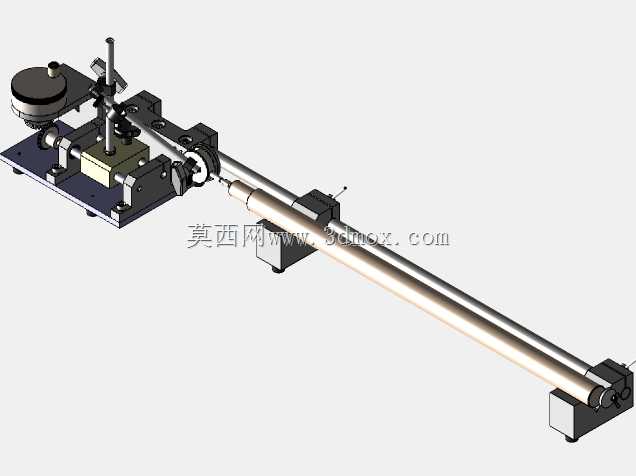

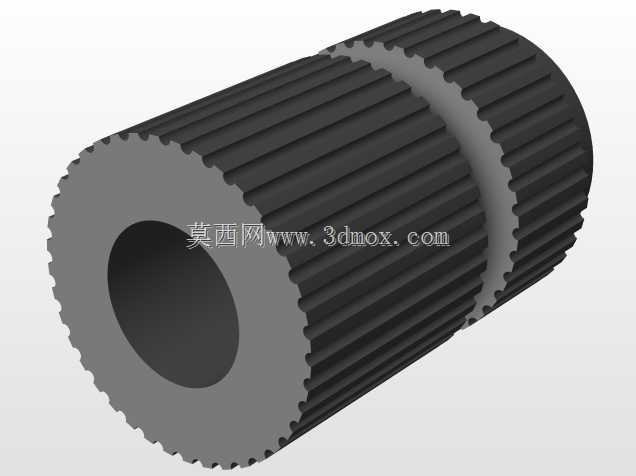

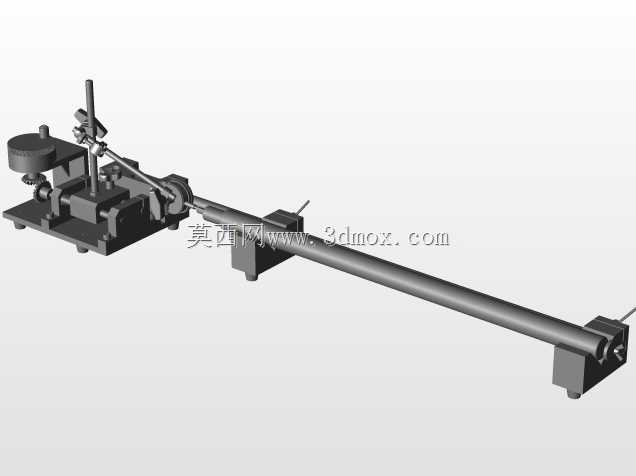

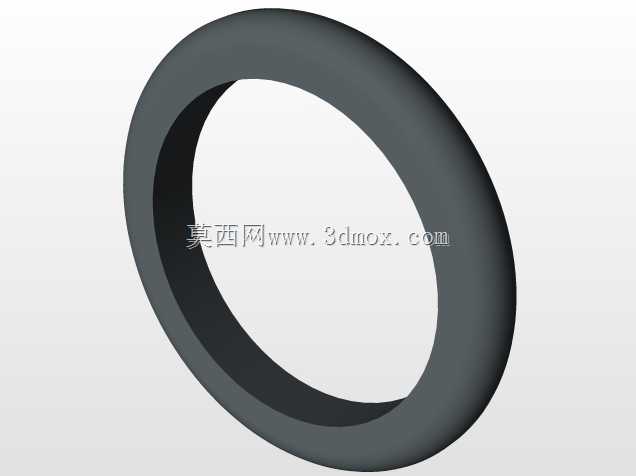

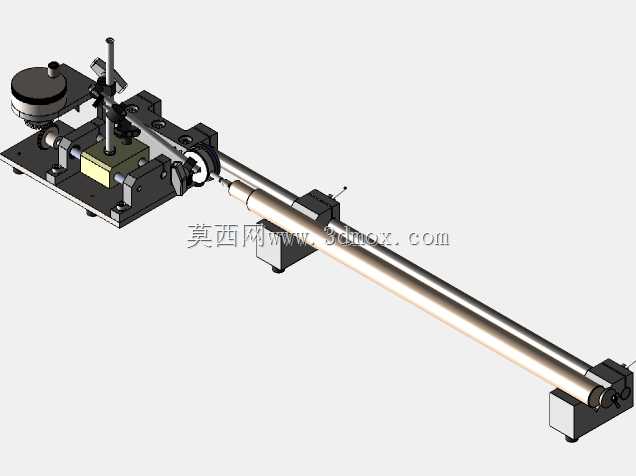

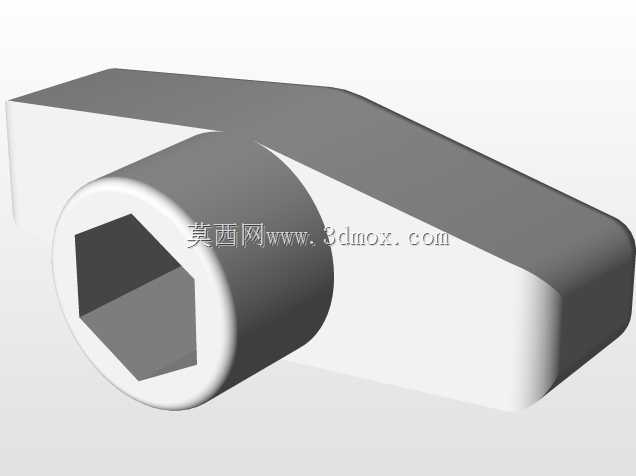

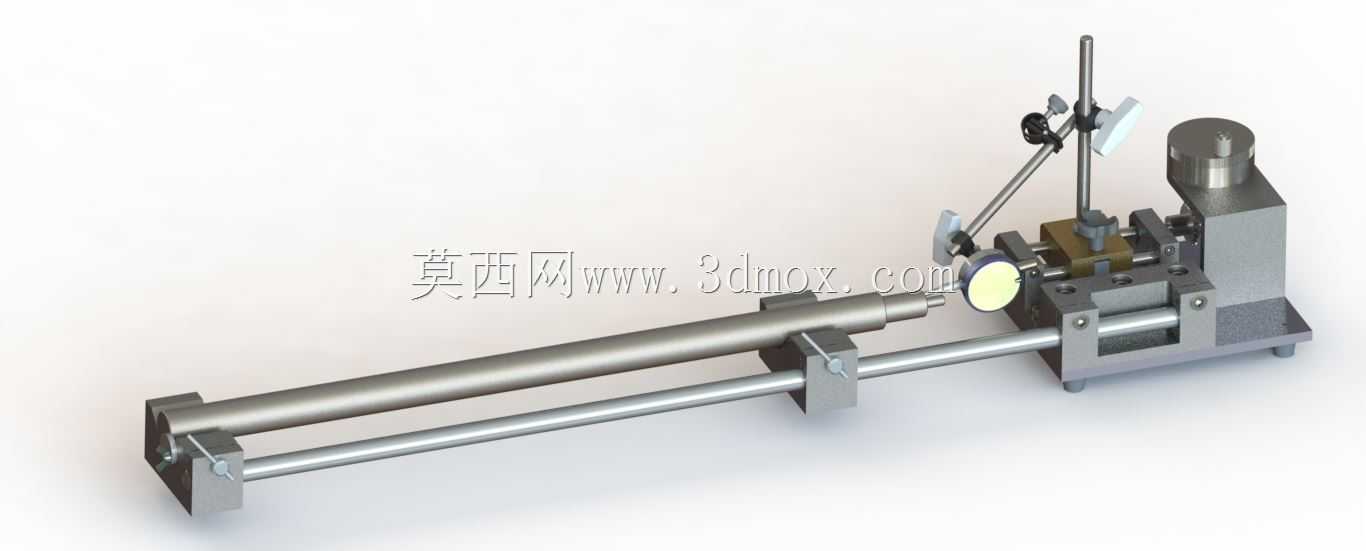

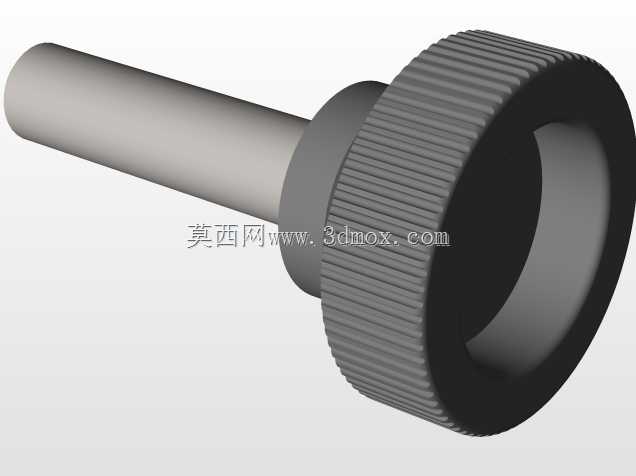

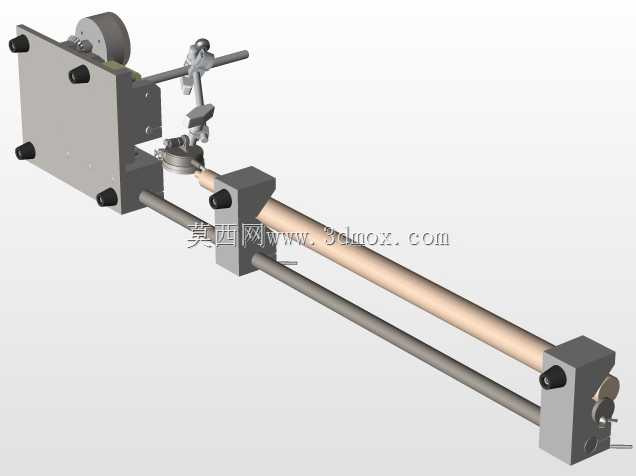

　　在轴类零件批量加工场景中，长径比超过15的细长轴外径尺寸、径向圆跳动、同轴度检测一直是车间质检环节的痛点，常规卡钳、外径千分尺受测量臂展限制，无法完成跨距较大的长轴全段尺寸连续检测，手持量具测量时的施力偏差也容易导致细长轴产生弹性形变，带来测量数据失真，这套千分表测量长轴的工装结构，正是针对这类加工检测需求设计的专用检具。整套装置采用卧式双导轨支撑结构，两根平行布置的光轴导轨作为长轴工件的承载基准，导轨上配置可调式V型支撑块，可根据被测长轴的长度、直径调整支撑间距，避开长轴加工时的让刀变形节点，保证支撑状态与轴类零件实际装夹加工的受力状态一致，减少支撑带来的附加测量误差。检测端的千分表安装在可沿导轨轴向滑动的滑台上，

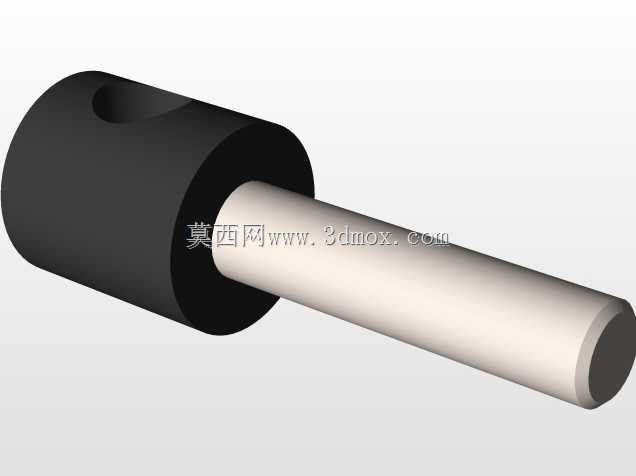

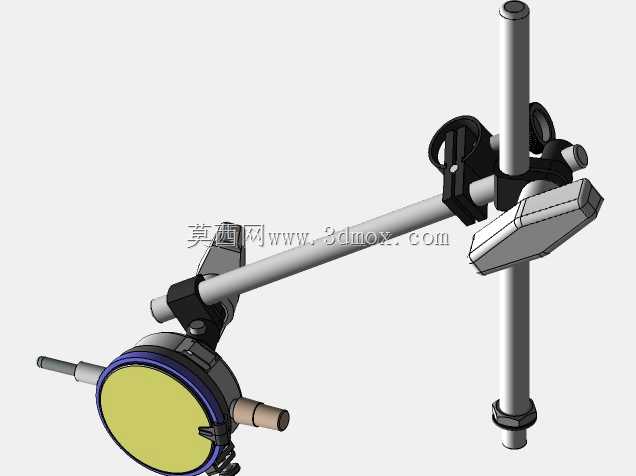

　　滑台与导轨之间采用间隙配合的滑动导向结构，滑动过程中无径向窜动，保证千分表测头始终垂直于被测长轴的外圆母线，测头接触工件时的预压行程控制在0.2-0.5mm区间，既保证测头与工件表面可靠贴合，又不会因压力过大造成细长轴弯曲。装置末端设置有工件轴向定位挡块，检测时可将长轴一端顶靠在挡块上，配合滑台的轴向移动，可逐段完成长轴全长度范围内的外径尺寸偏差、圆柱度误差检测，若将千分表位置固定，转动被测长轴，还可快速读取单截面的径向圆跳动数值，相比传统手持量具检测，单根长轴的检测效率可提升60%以上，同时避免人工施力不均带来的测量误差。整套结构的安装边界可适配长度范围100-800mm、直径范围5-60mm的各类光轴、阶梯轴类零件，支撑块、

　　千分表夹头均采用快换结构，可根据不同被测件的尺寸快速更换适配配件，无需重新校准整套装置的基准精度，适配机加工车间中小批量长轴类零件的工序间检测、成品终检场景，可直接安装在车间质检台或机床旁的工作台上使用，无需额外配置气源、电源等辅助动力，纯机械结构的维护成本极低，日常使用仅需定期清洁导轨表面、涂抹润滑脂即可保证导向精度。
