精密刻度式测角仪机械结构设计

　　测角仪作为角度计量领域的基础量具，在机械加工车间的工序检验、工装夹具的角度找正、模具装配的斜面核对以及钣金折弯件的角度复核场景中承担着直接读数的作用。这套结构围绕圆形刻度盘展开，盘面采用正交十字基准线配合圆周细密刻线，读数时以十字线交点为回转中心，被测角度通过刻线相对基准的偏移量直接判读，省去了多次换算的环节，现场操作时工人只需将量具贴合被测面，视线垂直盘面即可完成取值。

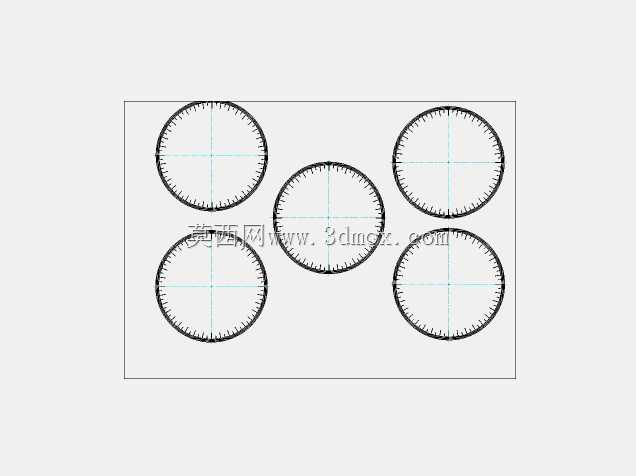

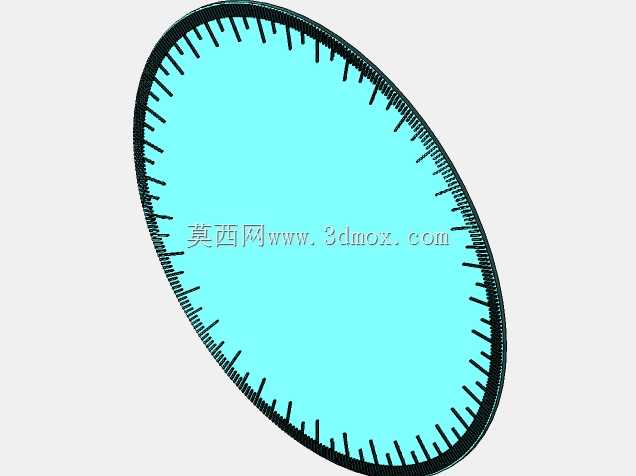

　　从结构设计思路看，五个独立刻度盘单元呈分散布局，盘面外缘设置加厚环形边框，一方面保护细密刻线不受磕碰磨损，另一方面为盘体提供刚性支撑，避免长期手持按压导致盘面变形。十字基准线贯穿盘心，将圆周划分为四个象限，刻线沿环向均匀分布，线宽与间距经过统一控制，保证不同象限内的读数精度一致。盘体采用薄型圆盘构型，厚度方向尺寸紧凑，能够伸入狭窄的装配间隙中完成测量，这在箱体内部斜面、焊接组件夹角等常规量角工具难以就位的场合尤为实用。

　　实际用途上，这类测角仪既可以单独作为手持量具用于车间快速抽检，也可以嵌入专用检测工装，作为角度指示部件固定在回转工作台上，配合定位销实现重复测量。安装边界方面，圆盘外圆为主要配合面，设计时预留了与夹持座配合的环形台阶，盘心十字线交点需与工装回转轴线严格同轴，同轴度偏差会直接放大为读数误差，因此建模过程中对盘心基准孔与外圆的位置关系做了重点约束。盘面刻线区域下沉于边框端面，形成浅凹槽，既防止刻线被平面摩擦刮花，也便于在凹槽内填充标识涂层提升刻线对比度。

　　外形尺寸上，各盘体直径统一，便于成组互换，当某一盘面刻线磨损后可直接替换同规格单元，无需整体报废。盘体背面预留平面贴合区，测量时与被测工件表面全面接触，减少因贴合不实带来的倾斜误差；边框上的刻度零点与十字基准线对齐，保证任意方向起始读数均可追溯。针对现场使用中常见的油污、铁屑环境，盘体光滑外圆与浅槽结构便于擦拭清理，没有易积屑的死角。

　　建模时将刻度盘的环形边框、刻线基准面、中心定位特征分层建立参数，刻线间距、盘径、边框宽度均可通过参数调整，方便衍生不同量程与分辨率的规格。回转配合处考虑了轻微的阻尼需求，盘体转动后可稳定停留在被测角度位置，避免读数过程中盘面滑移。整体结构没有复杂传动件，依靠精密刻线与刚性盘体保证测量可靠性，维护点少，适合加工现场高频次使用，也为后续加装放大镜读数、数显模块改造保留了盘面安装空间。
