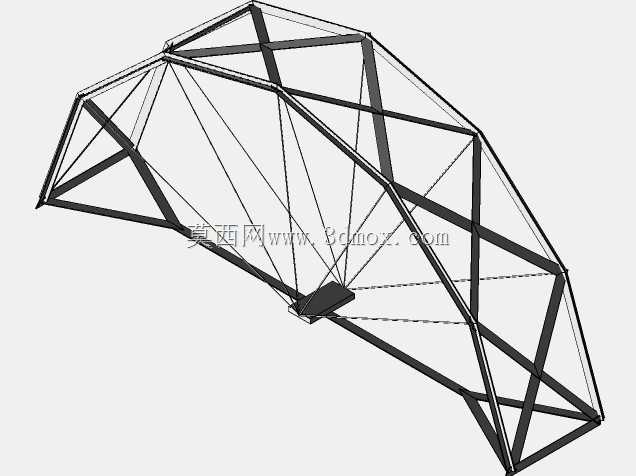

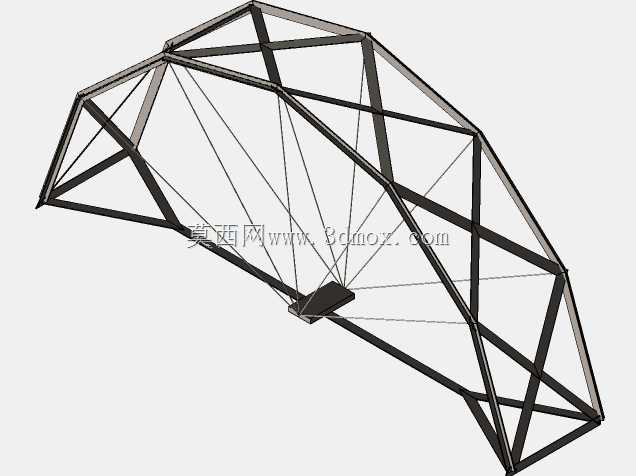

桁架式钢构焊接桥梁结构设计

　　该桁架式焊接钢桥结构，主要应用于人行便桥、景区跨径步道、厂区临时跨通道、小型施工便道跨沟渠等场景，可承担人行荷载与轻型非机动车通行荷载，也可作为管线跨空敷设的支撑载体，适配跨度10米至20米的跨空需求，整体采用三角形桁架稳定构型，通过杆件的轴向受力传递荷载，充分发挥钢材抗拉压性能优异的特性，减少材料冗余的同时保障结构整体刚度。设计阶段优先采用等边角钢作为主弦杆与腹杆原材料，所有杆件连接节点均采用焊接工艺，节点处设置加劲肋板分散焊缝应力，避免应力集中导致的结构疲劳损伤，上下弦杆分别承担受压、受拉荷载，斜向腹杆传递剪力，竖向腹杆约束弦杆平面外变形，搭配横向联系杆保障整体结构的侧向稳定性，防止桁架发生侧向失稳。

　　结构安装边界需在两端设置混凝土支撑台，支撑台预埋钢板与桥梁端弦杆焊接固定，预埋钢板需做抗拔抗剪验算，适配的支撑台宽度需超出桁架端面宽度每侧不小于150mm，支撑台顶面标高误差控制在5mm以内，避免安装后出现附加内应力。整体结构的杆件下料需预留焊接收缩余量，主弦杆拼接位置需设置在受力较小的节间处，拼接焊缝需做满焊处理，焊后需做焊缝探伤检测，保障焊接质量。结构的下弦平面可铺设花纹钢板作为通行面，花纹钢板与下弦杆采用间断焊固定，两侧可配套加装防护栏杆，栏杆立柱与上弦杆焊接固定，整体结构可做热浸镀锌防腐处理，适配户外露天使用场景，减少后期维护成本。建模过程中所有杆件均采用型材库标准截面，节点处做焊缝实体简化处理，可直接导出构件下料清单，也可导入有限元分析软件做荷载工况验算，验证不同荷载组合下的杆件应力与结构变形量，确保结构在满载工况下的挠度满足通行规范要求，竖向挠度不超过跨径的1/500，保障通行过程的结构稳定性与使用安全性。
