可调进给量腿台进给调节结构

　　该可调进给结构主要应用于需要精准控制进给位移的小型工装台、腿台式支撑调节工位，常见于小型装配工位的进给微调、工装夹具的位移补偿场景，也可适配小型检测设备的支撑端进给调节，解决固定支撑结构无法按需调整进给量、适配不同工位作业高度与进给行程的实际问题。实际使用中，该结构通过中心柱与底座的配合实现进给量的连续可调，底座作为整个结构的承载基座，采用大直径圆盘式设计，可增大与安装面的接触面积，降低单位面积压强，避免长期承载出现安装面凹陷或结构偏移，同时圆盘式底座无突出棱角，可减少工位周边的磕碰风险，适配台面嵌入式安装与台面平放安装两种方式，安装时仅需保证底座安装面平面度公差在0.1mm以内，即可保证进给调节过程中无卡滞、偏斜问题。

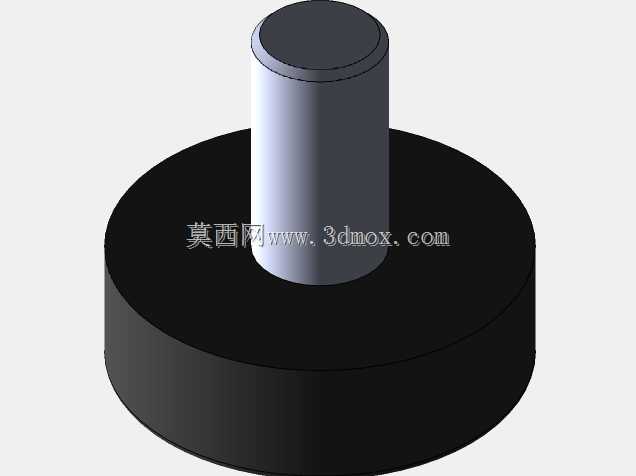

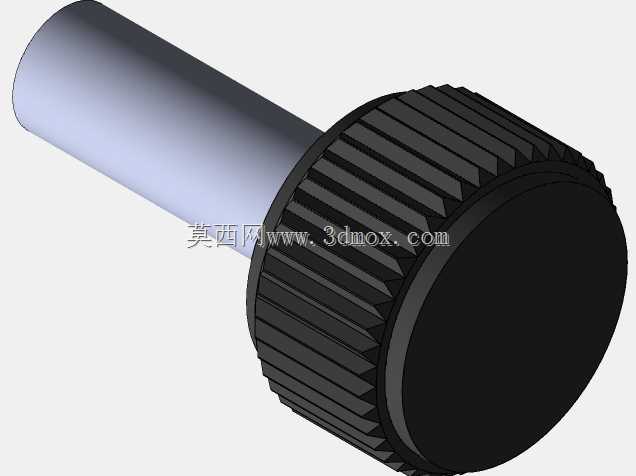

　　中心柱作为进给动作的执行部件，采用圆柱式导向结构，与底座内的导向孔采用间隙配合，配合公差控制在H7/g6区间，既保证进给滑动过程的顺畅性，又可避免配合间隙过大导致的进给偏摆，保证进给方向与底座端面的垂直度要求，满足进给过程中受力均匀的需求。设计过程中优先考虑了进给调节的稳定性，摒弃了多段拼接式的柱体结构，采用一体式中心柱设计，减少拼接带来的装配误差与刚性损耗，柱体表面做光滑处理，降低滑动过程中的摩擦阻力，同时底座内部预留了调节锁紧的安装空间，可适配顶丝锁紧、弹性圈锁紧等多种锁紧方式，用户可根据实际使用场景的受力大小选择对应的锁紧方案，当进给量调整到位后，通过锁紧结构固定中心柱位置，避免作业过程中出现进给位移偏移。从安装边界来看，

　　底座直径与中心柱直径的比例控制在4:1左右，既保证底座的支撑稳定性，又避免底座尺寸过大占用过多工位安装空间，中心柱的伸出长度可根据实际进给行程需求做适配调整，标准状态下最大进给行程可覆盖常规小型工位的调节需求，若需更大行程可在不改变底座安装尺寸的前提下调整中心柱长度，具备较强的适配性。结构整体无复杂异形曲面，加工难度低，常规车削工艺即可完成所有部件的加工，无需特殊工装夹具，生产成本可控，同时部件数量少，后期维护仅需定期检查配合面的磨损情况，涂抹润滑脂即可保证长期使用的顺畅性，适合小型工装、非标设备的支撑调节部位使用，可有效减少非标设计中调节结构的重复设计工作量，提升设计效率。
