保时捷车标轮毂嵌入装饰件三维设计

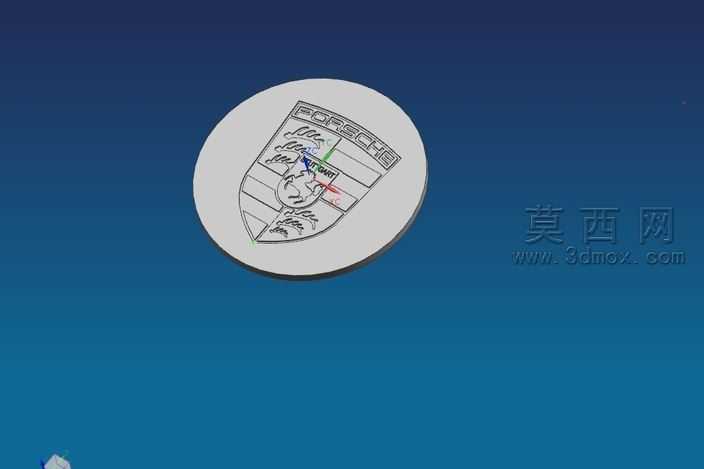

本作品为适配ATEV轮毂的保时捷品牌标识嵌入装饰件，整体采用三维参数化建模方式完成全流程设计。建模初期首先梳理标识件的整体装配逻辑，该部件为圆形嵌入式结构，需要与轮毂预留的安装槽位精准匹配，因此首先确定圆形基体的外轮廓尺寸，保证基体边缘与轮毂安装位的公差控制在合理装配范围内，避免出现安装松动或无法嵌入的问题。基体部分采用平整圆盘结构，厚度均匀，边缘做微小倒角处理，既可以避免安装时刮伤轮毂接触面，也能让嵌入后标识件与轮毂表面的过渡更加顺滑自然。标识浮雕部分是本次建模的核心难点，保时捷盾形车标本身包含多层复杂结构：外层的盾形轮廓边框、内部的分区条纹、跃马图案、鹿角元素以及品牌文字区域，每一处细节都需要精准还原。建模过程中先绘制盾形标识的平面轮廓草图，通过拉伸、切除等基础特征构建标识的基础层级，再对内部的跃马、条纹等精细元素采用曲面建模方式勾勒轮廓，通过放样、扫掠等操作还原浮雕的立体起伏效果，所有浮雕元素的凸起高度保持统一，既保证视觉上的层次感，也避免凸起过高在使用过程中出现磕碰磨损。材质与渲染环节，圆形基体部分采用哑光金属材质模拟铝合金质感，与轮毂的金属材质形成视觉呼应，盾形标识区域根据原厂车标的色彩分区赋予对应材质：条纹区域分别赋予哑光红、哑光黑材质，跃马与鹿角元素采用亮面镀铬金属材质，品牌文字区域做深色哑光处理，通过不同材质的质感对比凸显标识的精致度。渲染时采用渐变蓝色背景，搭配柔和的双侧打光，既清晰展现标识件的浮雕细节，也通过光影效果突出圆形基体的平整质感与边缘倒角的细节。结构设计上充分考虑嵌入式安装的需求，基体背面设计有与轮毂槽位匹配的定位小方坯结构，该结构与基体一体成型，安装时可直接卡入轮毂对应的定位槽内，无需额外粘接即可实现初步固定，既降低安装难度，也保证长期使用过程中标识件不会出现转动、脱落的问题。整体设计在精准还原保时捷品牌标识细节的前提下，充分兼顾了与轮毂的装配适配性，所有结构均做了圆角过渡处理，不存在尖锐棱角，既满足外观装饰的审美需求，也符合汽车外装配件的实用安全要求。
