快装式蜗杆传动软管紧固卡箍结构

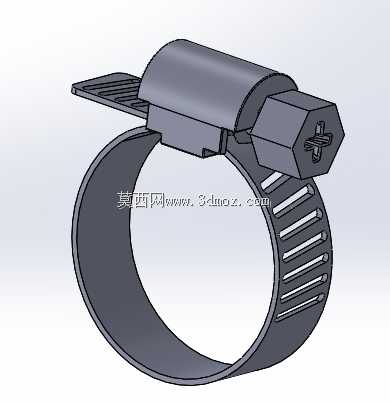

　　这类蜗杆式软管卡箍是流体管路装配场景里最常用的紧固连接件，日常在气动系统布管、给排水管路接驳、车用油路气管固定、家电给排水管路安装场景里都能见到，核心作用是在软管与硬管接头的对接位置提供均匀的径向抱紧力，避免管路内部带压输送介质时出现松脱、渗漏问题。从结构设计逻辑来看，这款卡箍采用一体式钢带冲孔成型的环身结构，钢带内侧没有额外的冲压毛刺，抱紧时不会割伤软管外壁，环身上连续排布的矩形卡槽和蜗杆头部的螺纹齿完全啮合，转动头部的六角驱动位时，蜗杆带动环身逐步收窄，整个抱紧行程可以连续调节，适配一定外径公差范围内的软管，不需要针对单一管径单独定制卡箍规格。卡箍头部的蜗杆座采用卷边铆压的方式和钢带端部固定，没有额外的焊接焊点，长期在潮湿、

　　有轻微腐蚀的工况下使用时，不会出现焊道先锈蚀失效的问题，蜗杆头部的六角驱动位既可以用套筒扳手拧紧，也能用普通一字螺丝刀操作，现场装配时不需要专用工具就能完成紧固作业，适配售后维修、现场临时改管这类没有专用工装的作业场景。从安装边界来看，这款卡箍收拢状态下的最小内径和完全张开的最大内径覆盖了常规小口径软管的常用规格，环身钢带的宽度经过匹配设计，抱紧时单位面积的压强不会过高，不会把软橡胶管、PVC软管的管壁压出不可逆的压痕甚至剪裂管壁，同时又能提供足够的静摩擦力抵抗管路内部的介质压力冲击。设计时特意在卡箍的自由端做了向上翘起的导角，穿入蜗杆座的时候不需要手动对齐卡槽，顺着导角就能顺利把钢带穿入啮合位置，

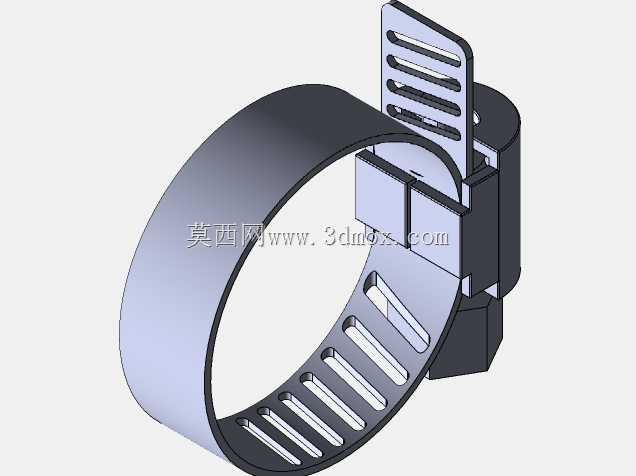

　　批量装配时能有效减少单工位的操作耗时。卡箍锁紧后，钢带的重叠位置不会出现明显的台阶凸起，整圈的抱紧力分布相对均匀，不会出现局部过紧导致软管变形堵管、局部过松出现渗漏的问题，在有振动的工况下，蜗杆的自锁结构可以避免卡箍因为持续振动出现松脱，不需要额外加防松垫片或者打胶固定。建模时还原了钢带的折弯圆角、蜗杆齿形和卡槽的啮合间隙，装配时可以直接模拟卡箍从张开到抱紧的全行程动作，检查和不同外径软管、硬管接头的装配干涉问题，不用再手动简化结构做装配仿真。
