三层井道式曳引电梯结构三维设计

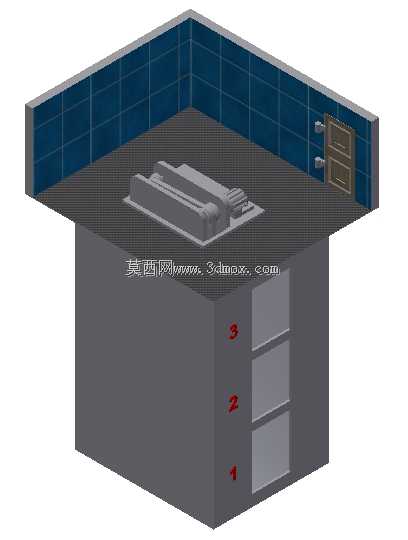

　　这款电梯结构的三维建模，完全贴合常规低层商用及民用建筑的垂直运输场景需求，可覆盖三层楼的人员、小件物料垂直输送作业，建模过程中还原了电梯安装所需的核心结构边界，井道部分采用直角转角的实体墙体建模，墙面做了瓷砖饰面的结构示意，顶部预留的曳引机安装平台完全匹配承重梁的布设位置，平台上的曳引机组装结构完整还原了主机、制动部件、曳引轮的装配关系，没有多余的简化处理，能直接用于井道布置的干涉校验。从设计思路来看，建模时优先考虑了安装环节的尺寸适配，井道内壁到轿厢外壁的安全间隙完全符合常规电梯的安装规范，每层的层门预留洞口尺寸统一，层门旁的呼梯装置安装位做了凸起结构示意，方便后续对接呼梯盒的安装尺寸，井道外侧标注的1、2、3楼层标识，

　　对应每层的平层位置，平层感应装置的安装位在建模时做了预留，避免后续结构调整时出现空间冲突。轿厢部分的建模采用了方正的厢体结构，侧壁预留了操纵盘的安装凹槽，厢体顶部的曳引绳连接位做了加强筋结构示意，能直观展示承重部位的结构强化设计，井道底部的缓冲器安装空间也做了预留，底坑深度符合三层电梯的常规安装要求，不会出现底坑尺寸不足无法安装缓冲部件的问题。实际应用中，这类三层电梯多用于小型办公楼、自建民房、小型商业网点的垂直运输，建模时还原的井道转角结构，刚好适配建筑内部直角井道的安装场景，不需要额外对井道结构做改造，曳引机的布设位置在井道顶部的承重平台上，承重平台的载荷分布在建模时做了结构示意，能给建筑结构设计环节提供载荷参考，

　　层门的开合方向、门扇尺寸都按照常规乘客电梯的标准做了还原，门扇旁的门套结构也做了细节建模，能直观展示层门安装后的整体效果。建模过程中没有忽略安装边界的细节，比如井道顶部的曳引机上方预留了检修空间，方便后期维保人员进入作业，每层的层门地坎位置和楼层地面的标高完全对齐，不会出现平层台阶的问题，轿厢的内部净尺寸满足常规载人需求，可同时容纳多名乘客或小型手推车进出，井道内壁的导轨安装位做了凸起的导轨支架结构示意，导轨的布设长度覆盖整个井道行程，从底坑缓冲器位置一直延伸到顶部曳引机平台下方，保证轿厢运行全程都有导轨导向，不会出现偏载卡顿的问题。
