卧式承压化学品存储罐体结构设计

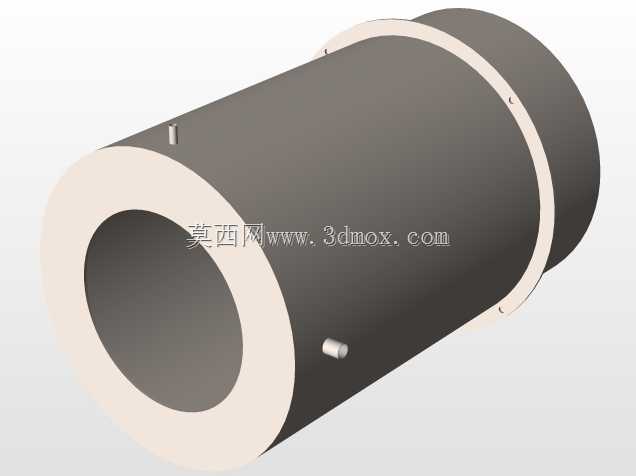

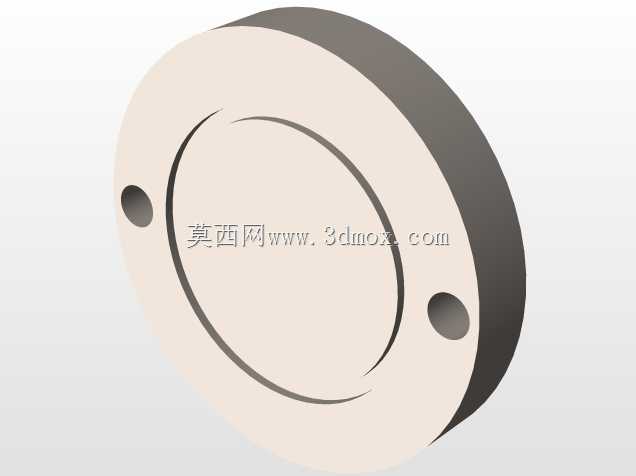

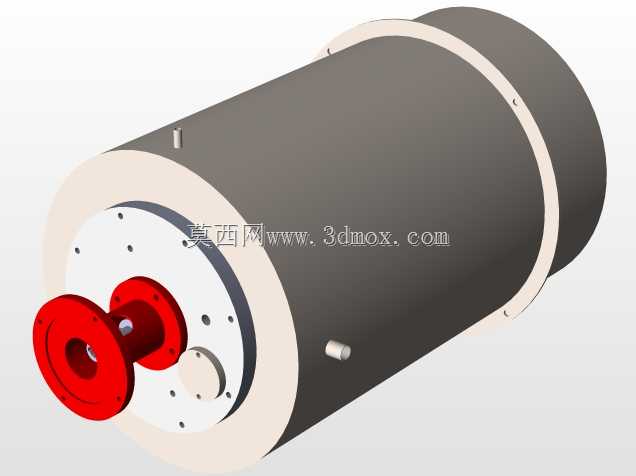

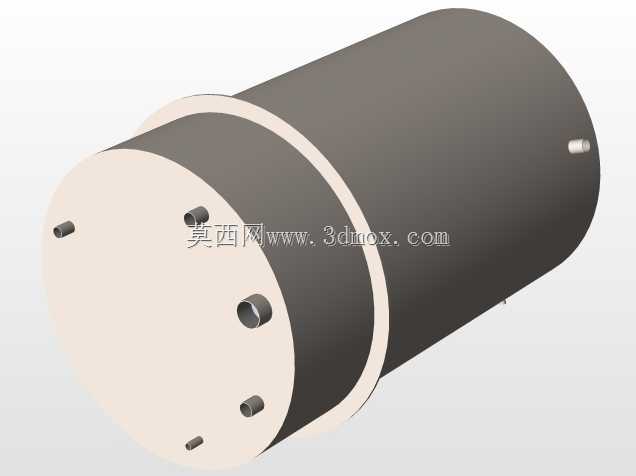

　　这款卧式化学品存储罐体主要面向精细化工、医药中间体生产、表面处理车间的液态物料暂存场景，适配中小批量腐蚀性、易挥发化学介质的车间内中转存储需求，可直接对接生产线进料管路，也可作为车间缓存罐衔接物料输送与反应工序。从结构设计来看，罐体采用三段式组合结构，主筒体为等径直筒段，两端搭配加厚端盖，端盖与筒体采用止口配合加焊接密封的结构形式，能有效避免介质渗漏，同时降低焊接应力集中带来的长期使用变形风险。端盖上分布的多个接口分别对应进料、出料、排气、液位检测、安全泄压等不同功能，接口位置经过排布优化，避免管路安装时出现干涉，同时预留了备用接口方便后期工艺改造加装检测元件。设计过程中优先考虑了安装边界的适配性，

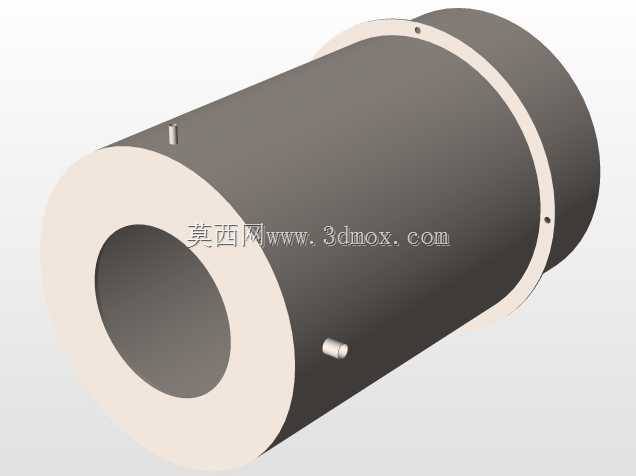

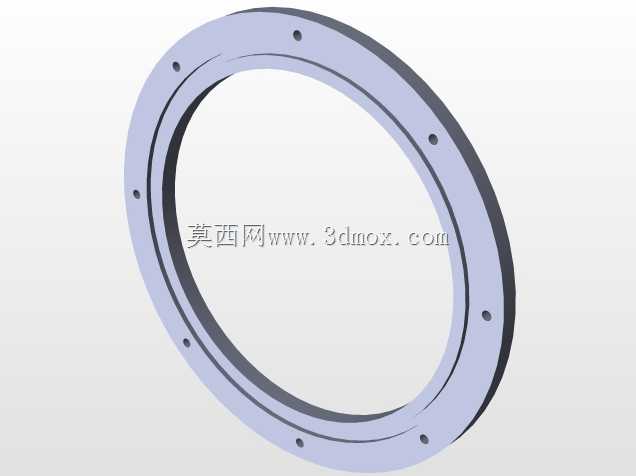

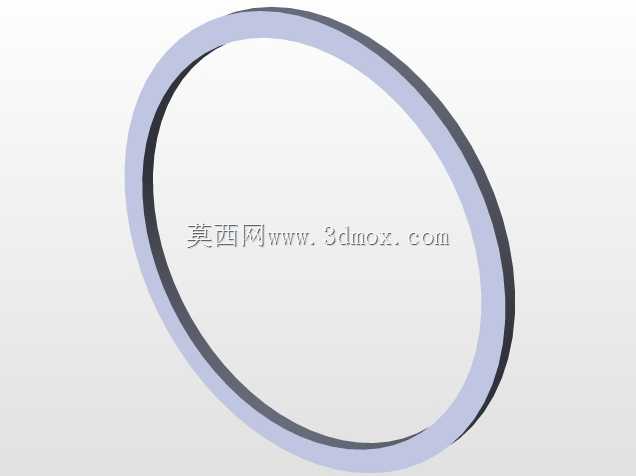

　　筒体外部的环形支撑凸缘直接匹配车间常用的鞍式支座安装尺寸，不需要额外加工过渡连接件，安装时只需将罐体凸缘卡入支座定位槽即可完成初步固定，大幅缩减现场安装的调整工时。筒体的长径比经过反复校核，既保证了足够的存储容积，又控制了整体占地面积，适配车间内狭窄的设备排布空间，端盖伸出的接口长度统一控制在标准管路对接的最小安全距离内，避免外接管路后超出设备通道的安全净距。功能层面，罐体的壁厚选取充分考虑了常规液态化学品的静压力与输送过程中的瞬时压力冲击，端盖的加厚设计可以承受管路水锤效应带来的局部压力波动，避免长期使用后端盖变形导致密封失效。接口的管径搭配经过流量匹配计算，进出料接口满足常规生产节拍下的物料输送流量要求，

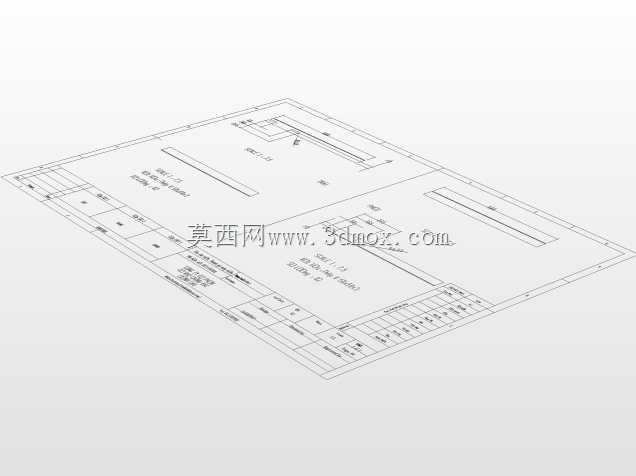

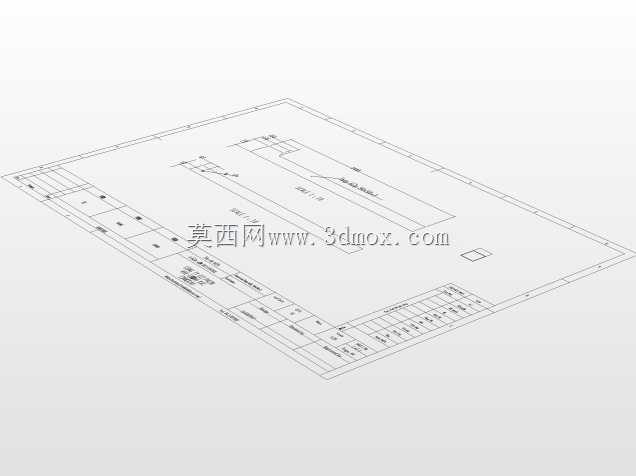

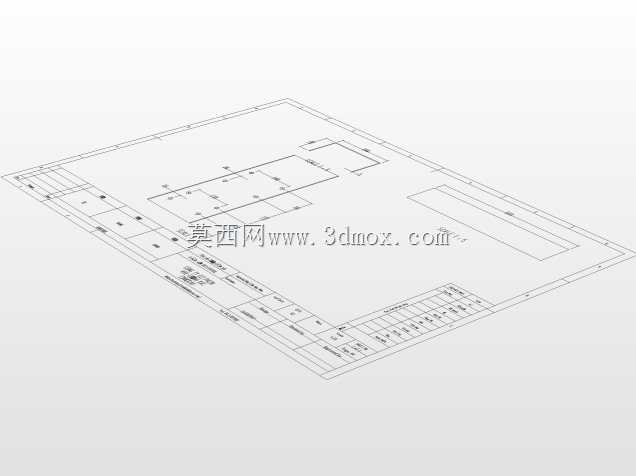

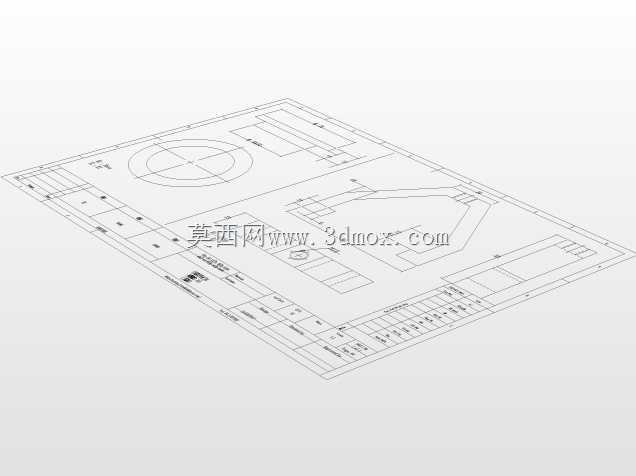

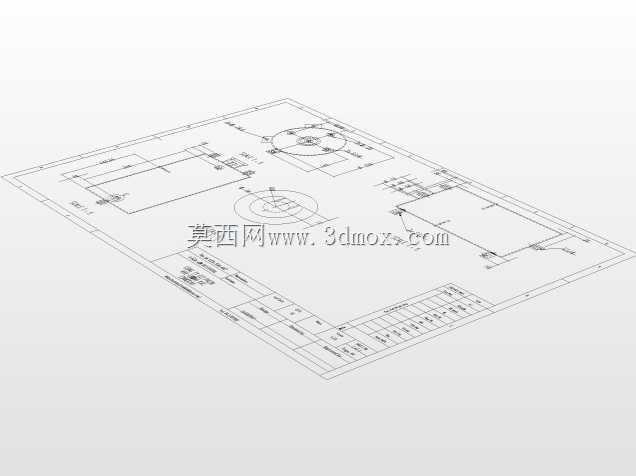

　　排气接口尺寸匹配常用的呼吸阀安装规格，可直接配套安装阻火呼吸阀，满足易燃易爆介质存储的安全要求。建模过程中对所有焊接位置做了工艺预留，筒体与端盖的焊接坡口、接口与端盖的焊接位置都做了结构简化，方便后续出工程图时直接提取焊接工艺要求，同时所有安装面的平面度、接口的同轴度都在建模时做了基准约束，确保模型导入工程图模块后可以直接标注形位公差，不需要额外调整基准。整个罐体的结构没有冗余设计，所有外部结构都服务于安装、管路对接、运维操作的实际需求，比如端盖接口的排布预留了扳手操作空间，后期维护拆装阀门时不需要额外拆卸周边管路，支撑凸缘的位置经过重心计算，罐体满料状态下的重心落在两个支撑凸缘的中间位置，避免长期使用后出现支座偏载变形的问题。
