高精度蜗轮蜗杆传动副结构设计

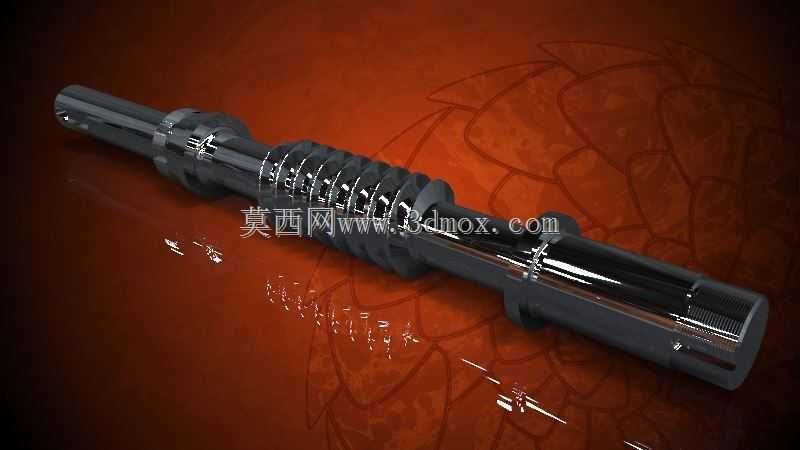

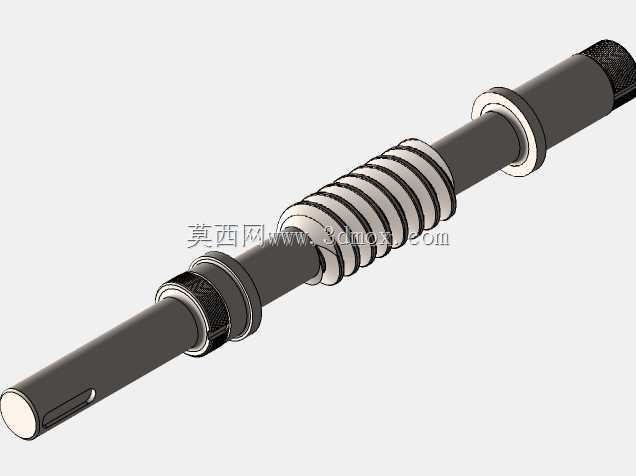

　　蜗轮蜗杆传动副是交错轴传动场景中应用极为广泛的核心部件，常见于需要大传动比、低运行噪音、反向自锁需求的设备结构中，从输送线的减速单元、小型工装的分度机构，到精密调节装置的进给传动，都能见到这类结构的身影。这套结构的设计核心围绕交错轴90度的传动工况展开，蜗杆部分采用整体轴式结构，将啮合齿段与两端安装轴颈做一体化设计，避免了装配式蜗杆的同轴度误差，能有效降低高速运转时的径向跳动量。齿形部分采用阿基米德齿型设计，加工时可通过普通车床完成齿形切削，后续经淬火、磨削工序提升齿面硬度与光洁度，既兼顾了加工便利性，也能保证啮合时的接触面积，减少齿面局部应力集中带来的磨损问题。从安装边界来看，蜗杆两端轴颈预留了标准轴承位的配合尺寸，

　　可直接适配深沟球轴承或圆锥滚子轴承的安装公差，轴端预留的键槽结构可直接连接动力输入部件，无需额外加装转接轴套，能压缩整个传动单元的轴向安装空间。设计过程中重点校核了齿面滑动速度与啮合效率的匹配关系，通过调整蜗杆导程角参数，平衡传动效率与反向自锁的性能需求，在满足大减速比传动的前提下，将齿面滑动摩擦控制在合理区间，避免长期运行出现齿面胶合失效。这类传动结构相比平行轴齿轮传动，能在单级传动下实现10到80的大传动比，整体结构更为紧凑，同时啮合过程中齿面为连续线接触，传动平稳性远优于交错轴斜齿轮，运行噪音更低，适合对传动平稳性有要求的中低速重载工况。在结构细节处理上，蜗杆齿段两端做了倒角过渡，避免装配时齿边刮伤蜗轮齿面，

　　轴颈与齿段的衔接位置做了退刀槽设计，既满足加工时的退刀需求，也能减少应力集中，提升轴类零件的抗扭疲劳强度。实际选型应用时，可根据负载转速匹配对应的蜗轮材质，低速重载场景下搭配锡青铜蜗轮齿圈，高速轻载场景可搭配尼龙或工程塑料材质蜗轮，进一步降低运行噪音，这套三维结构完整还原了各部分的配合尺寸与形位公差，可直接用于传动单元的结构校核、装配模拟以及工程出图参考。
