通讯测试用集成式机柜设备结构设计

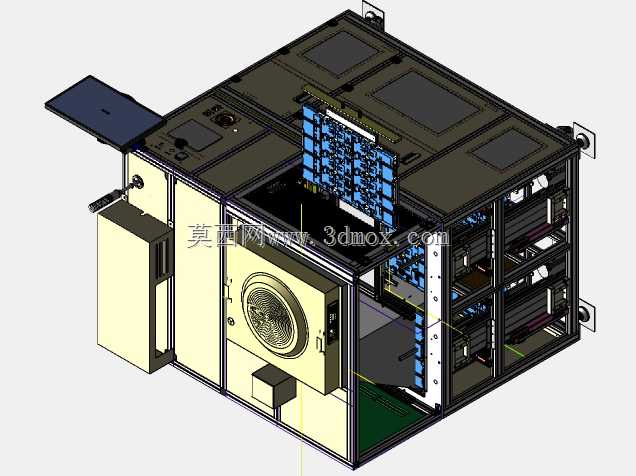

　　该设备主要面向通讯板卡批量测试场景设计，可在实验室环境、产线终检工位完成多规格通讯板卡的功能验证、老化测试工序，替代传统零散搭建的测试台架，将供电模块、信号转接单元、散热系统、操作工位集成在统一机架内，减少测试环节的接线复杂度，提升批量测试的作业效率。从结构布局来看，设备采用铝型材拼接框架搭配钣金蒙皮的主体结构，框架预留标准安装孔位，可兼容不同尺寸的板卡安装托架，内部层板高度可根据测试模块的尺寸灵活调整，适配从单块板卡到整组通讯单元的测试需求。设备正面设置带观察窗的密封门，观察窗采用钢化玻璃材质，可在关闭防护门的状态下实时观察内部板卡的运行指示灯状态，门体搭配压紧式门锁，测试过程中可隔绝外部粉尘干扰，同时避免人员误触内部带电接线端。

　　侧面设置可抽拉的操作托盘，托盘可承托外接调试终端、扫码设备等辅助工具，不用时可推入机柜侧面收纳，不额外占用工位空间。顶部预留吊装孔与走线槽，方便设备整体转运以及顶部布线，底部配置可调脚杯，可适应不平整的车间地面，保证设备放置水平，避免内部板卡插接件因设备倾斜出现接触不良的问题。散热系统采用前进风后出风的风道设计，正面门体安装防尘滤网与离心风机，后部对应安装排风单元，形成贯穿内部安装区的冷却风道，可带走板卡长时间满负荷运行产生的热量，保证测试环境温度稳定在元器件允许的工作范围内。内部走线采用分区域理线设计，强电供电线路与弱电信号线路分开布置，通过理线架、扎带固定在框架侧边，避免线路杂乱干扰信号传输，同时方便后期维护时快速排查线路故障。

　　设备侧面预留扩展接口安装位，可根据测试需求拓展外接信号源、功率计等测试仪器的连接端口，无需对主体结构做二次改动即可适配不同的测试方案。整体安装边界充分考虑标准车间工位的尺寸限制，宽度与深度适配常规工业操作台的摆放要求，可直接嵌入现有产线的测试工位，无需额外改造工位布局。
