铝型材框架式多工位组装作业工装

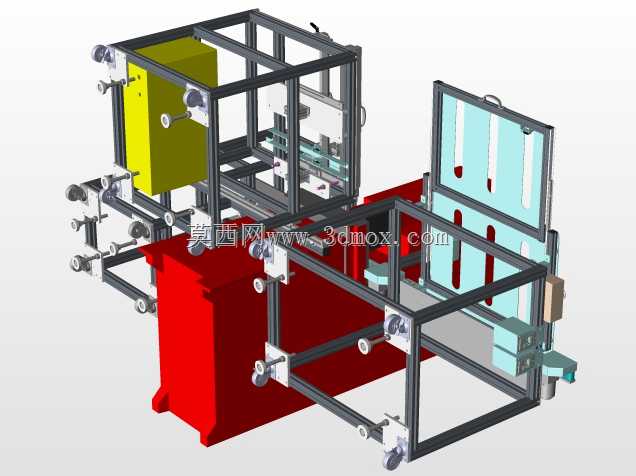

　　这套工装主体采用工业铝型材搭建框架结构，型材拼接处采用标准角件与螺栓锁紧，无需额外焊接加工，后期调整工位布局时可快速拆解重组，适配多批次小批量产品的组装作业需求。框架上分布的多组可调支撑座，每个支撑端都配置了手拧调节旋钮与防滑压头，可根据待组装工件的外形轮廓快速调整夹持位置，压头采用聚氨酯材质，接触工件时不会刮伤产品表面，同时提供足够的锁紧摩擦力，避免组装过程中工件移位。工装左侧设置的立式安装位，预留了标准安装孔位，可固定待组装产品的立式组件，安装位旁预留了走线槽空间，方便组装过程中布设气动管路或者信号线缆，不会出现管线干涉作业动作的问题。中部红色基座为工装的承重基准座，采用加厚钢板焊接后整体铣平安装面，平面度控制在0.1mm以内，

　　作为整个工装的定位基准，保证各工位之间的位置公差符合组装要求。右侧的开合式定位挡板通过合页与框架连接，挡板上开设了多组长条调节孔，可根据工件尺寸调整定位块的安装位置，挡板开启角度可通过侧边的支撑杆锁定，方便工件上下料，闭合后可通过快速夹钳锁紧，为工件提供侧向定位支撑。框架底部配置了可调脚杯，可在不平整的车间地面上调整工装整体水平度，调整范围±15mm，无需额外垫设垫片即可保证工装基准面水平。整套工装的作业区域预留了足够的操作空间，操作人员可从正面、侧面两个方向进行组装作业，各调节部件的操作力都控制在15N以内，操作人员无需额外工具即可快速完成工位调整，适配电子产品、小型通讯组件的多工序组装作业，可有效降低工件定位辅助时间，

　　提升组装工序的一致性。框架各型材的端面都配置了专用端盖，避免铝型材切面划伤操作人员，所有外露的螺栓端头都做了倒角处理，没有尖锐突出结构，符合车间作业的安全要求。工装的整体安装边界可根据车间产线布局调整，标准状态下长宽尺寸适配常规1.2米宽度的产线工位，可直接嵌入现有流水线作业段使用，无需对现有产线做大规模改造。
