钢管桁架结构越野卡丁车车架总成设计

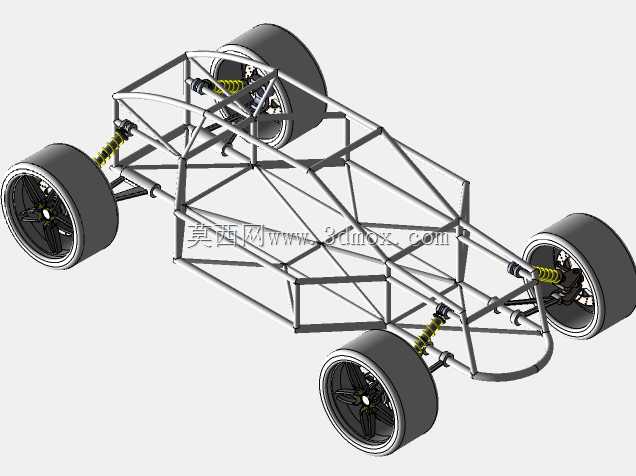

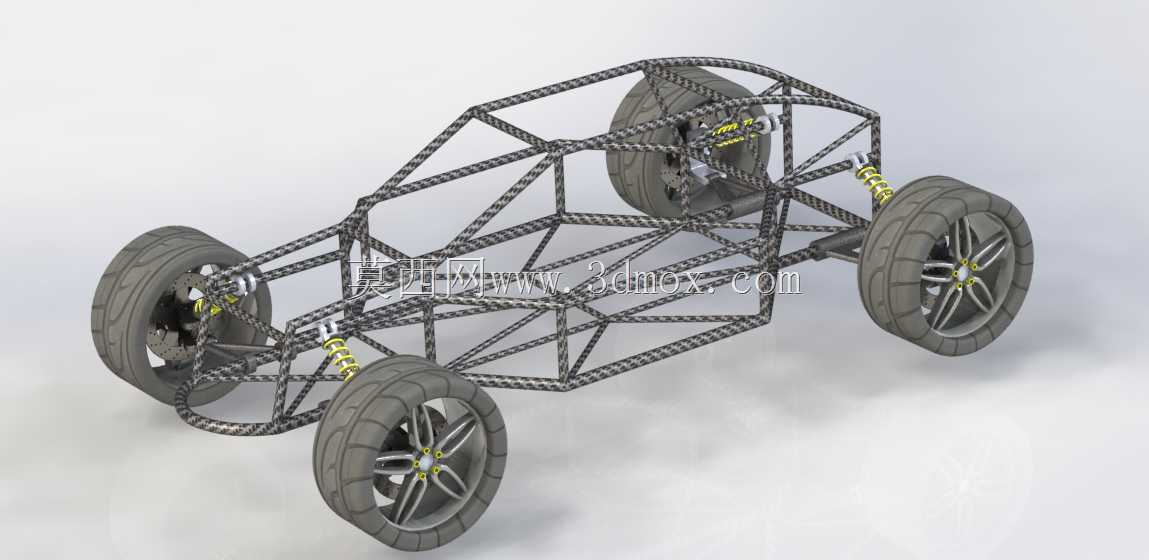

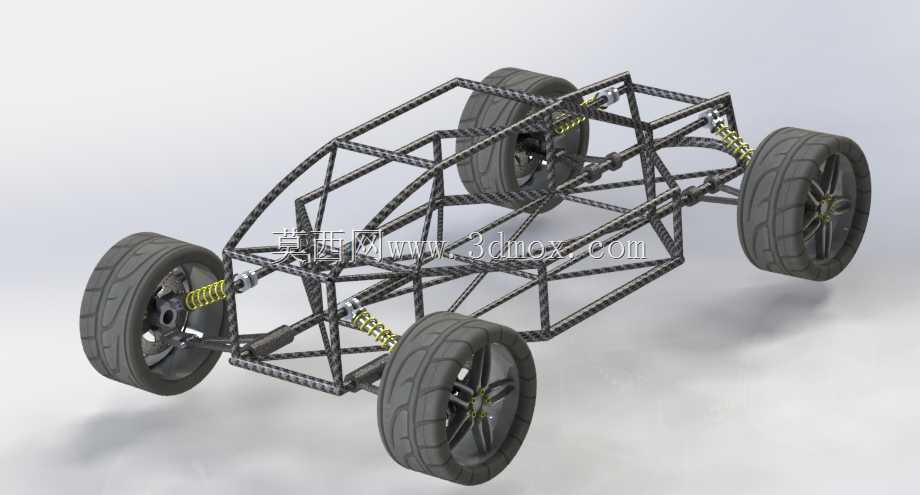

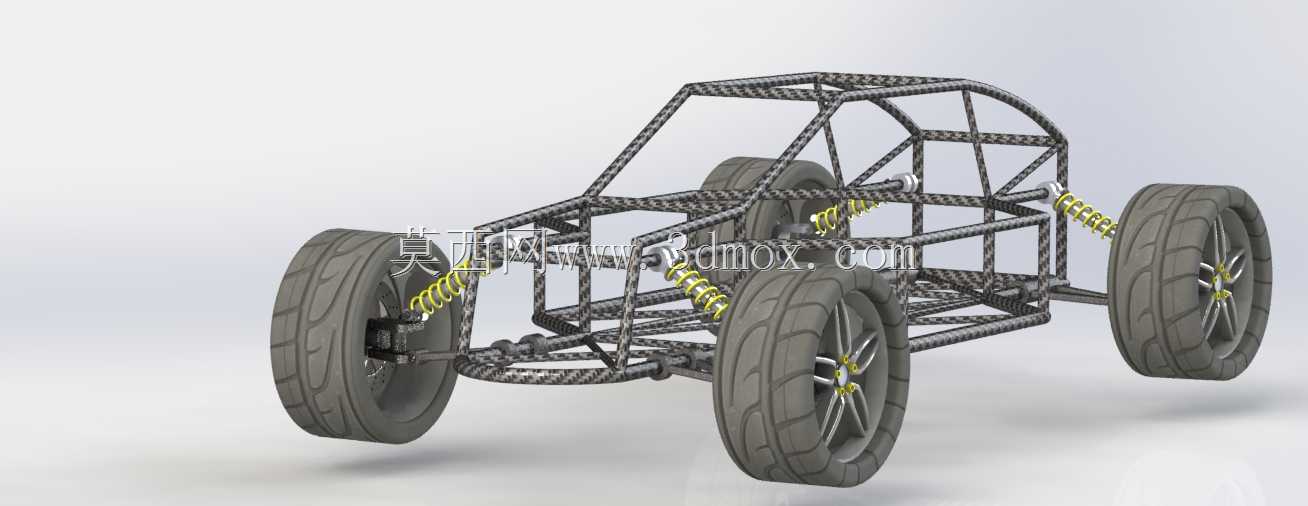

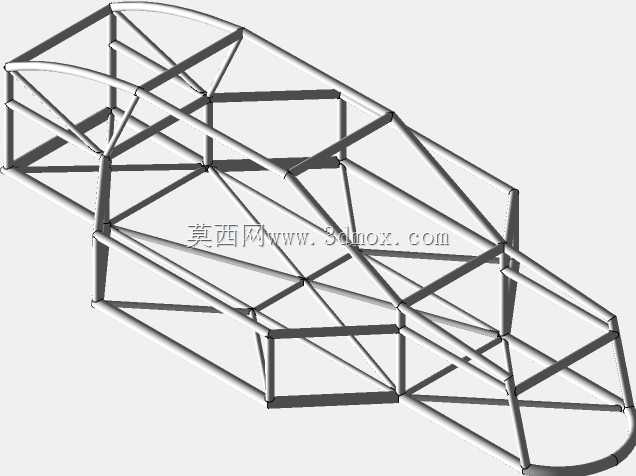

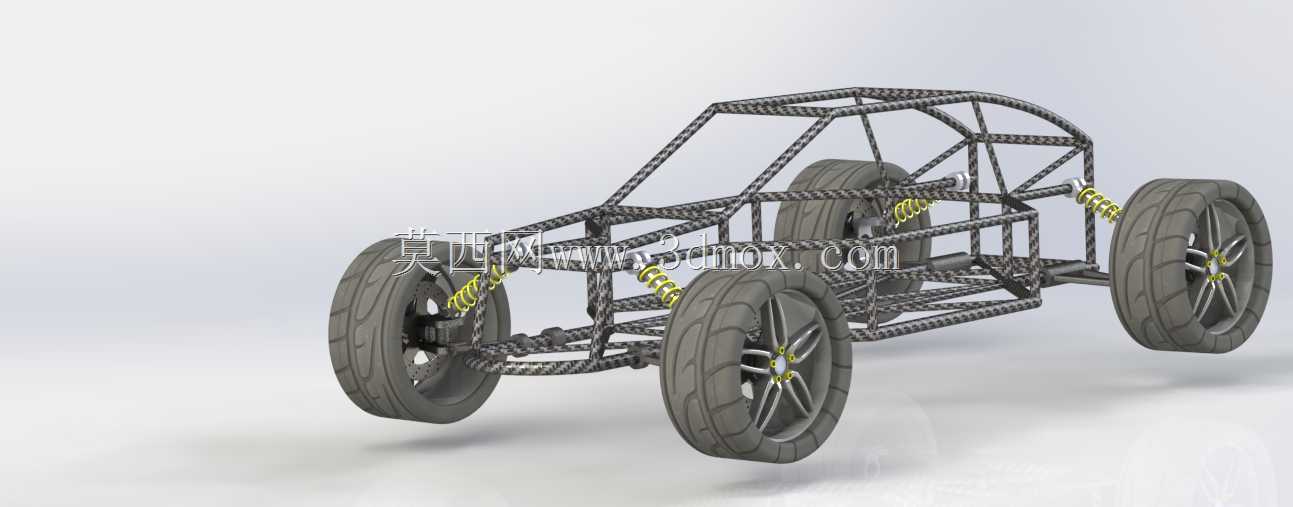

　　该三维模型呈现的是小型越野卡丁车的核心承载结构与行走系统总成，采用空间钢管桁架式车架作为整车承载基体，这类结构常见于非道路休闲越野车辆、小型场地赛车以及特种作业短途代步车辆的开发场景，尤其适配非铺装路面的复杂行驶工况，能够在控制整车整备质量的前提下，获得足够的扭转刚度与碰撞防护能力。从设计思路来看，车架的管材排布充分考虑了受力传递路径：前轮轮距与后轮轮距做了差异化匹配，前轮略宽于后轮的设定能够提升转向过程中的侧倾稳定性，车架前部预留出转向机构的安装空间，中部对应驾乘人员的乘坐区域做了侧向防护管的加密排布，后部则预留了动力总成的安装点位，所有管材的连接节点均采用相贯线拟合的焊接结构设计，建模过程中已经完成了所有管件的干涉检查，

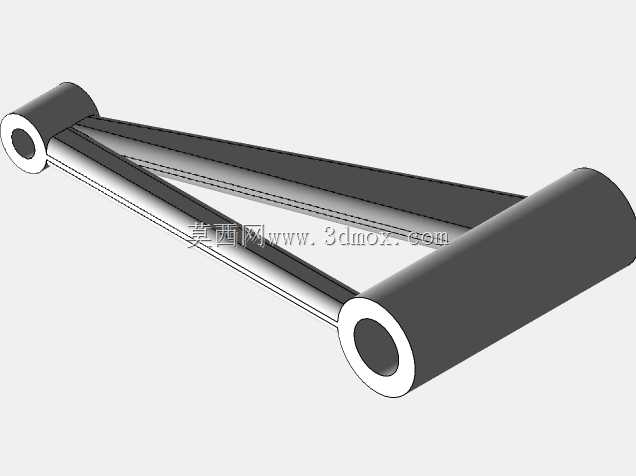

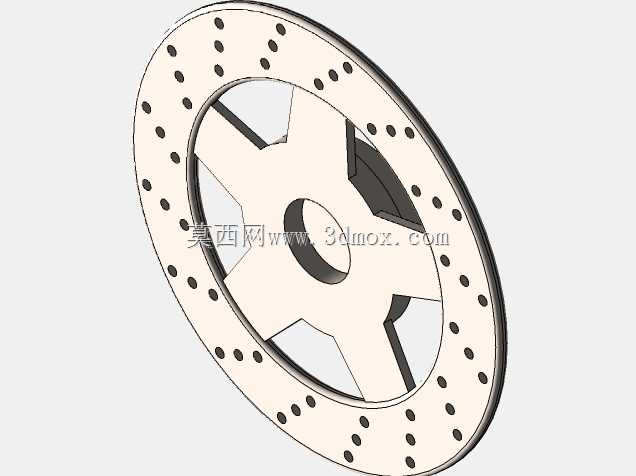

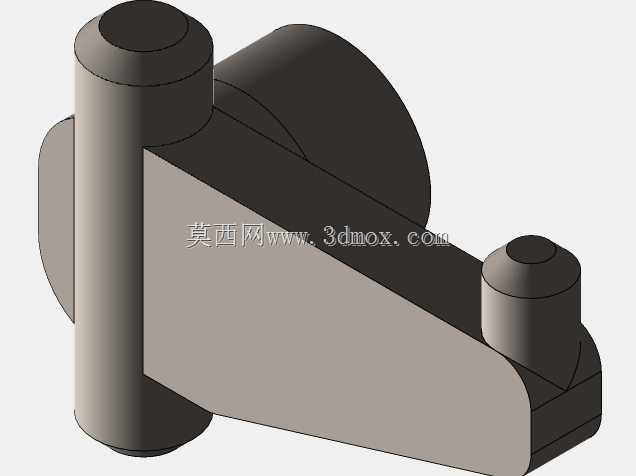

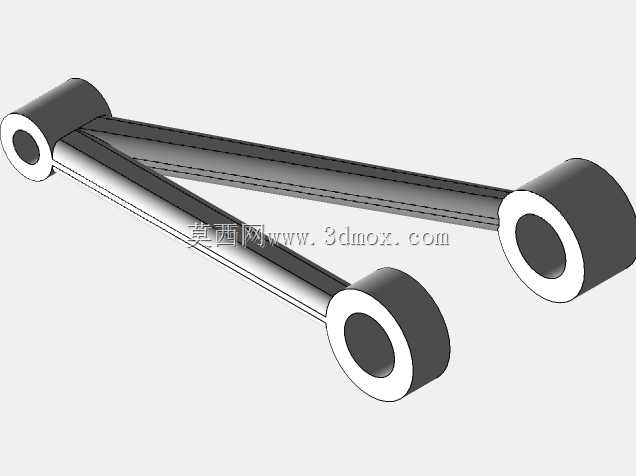

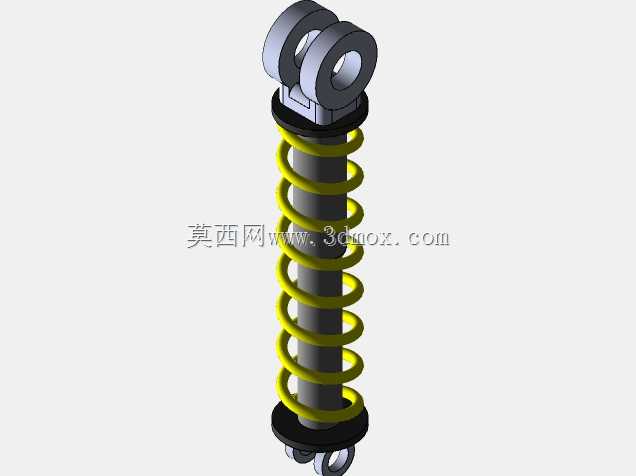

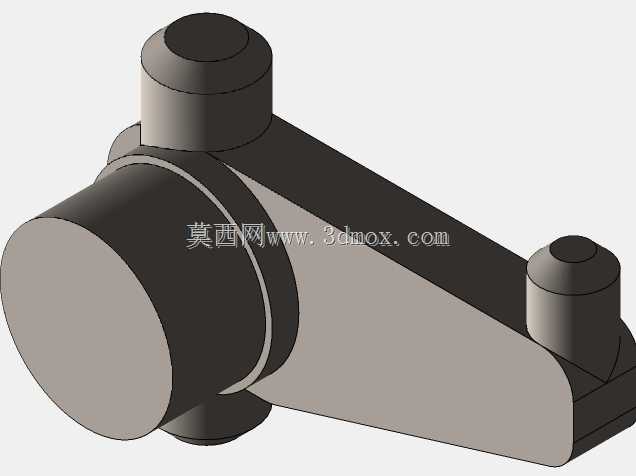

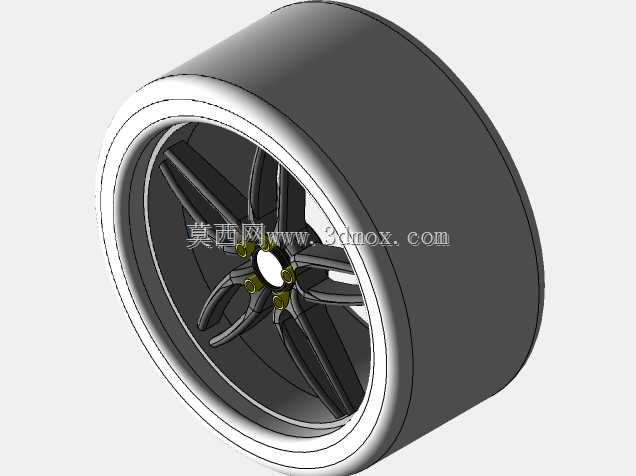

　　避免实际生产中出现管材拼接错位的问题。行走系统部分，前后均采用双横臂式独立悬架结构，匹配螺旋弹簧与筒式减震器的组合，减震器的安装角度经过运动学校核，在车轮上下跳动的全行程内，不会出现减震器与车架、转向拉杆的运动干涉，同时轮端的轮毂、轴承安装位均按照标准微型车轮的安装尺寸做了适配，轮辋的固定螺栓孔位、制动系统的安装边界都预留了足够的设计冗余，方便后续根据动力配置调整制动盘、卡钳的选型。从安装边界来看，车架的整体宽度控制在1.4米以内，轴距约1.8米，整车高度不超过1.2米，属于小型单人越野车辆的尺寸范畴，车架底部的纵梁离地间隙预留了280mm以上，能够满足碎石路、浅坑洼路面的通过性需求，车架上部的防滚管结构形成了完整的笼式防护空间，

　　即使车辆发生侧翻，也能为驾乘人员保留足够的生存空间。建模过程中对悬架的硬点做了参数化设定，后续如果需要调整车轮定位参数，只需要修改对应硬点的坐标值，就能快速更新悬架的运动特性，不需要重新搭建整体结构，这类管架结构的设计逻辑也可以延伸到小型电动全地形车、沙滩车的开发过程中，通过调整管材的管径、壁厚以及排布方式，就能适配不同载重、不同动力配置的车型需求，所有管段的下料长度都可以直接从三维模型中提取，能够直接对接数控弯管设备的加工程序，减少后续生产环节的测绘工作量。
