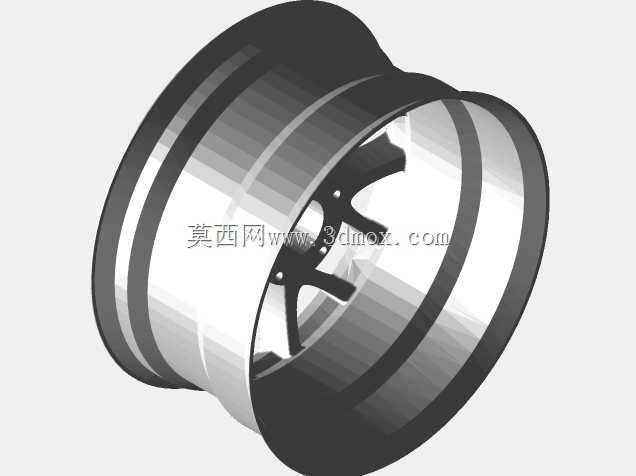

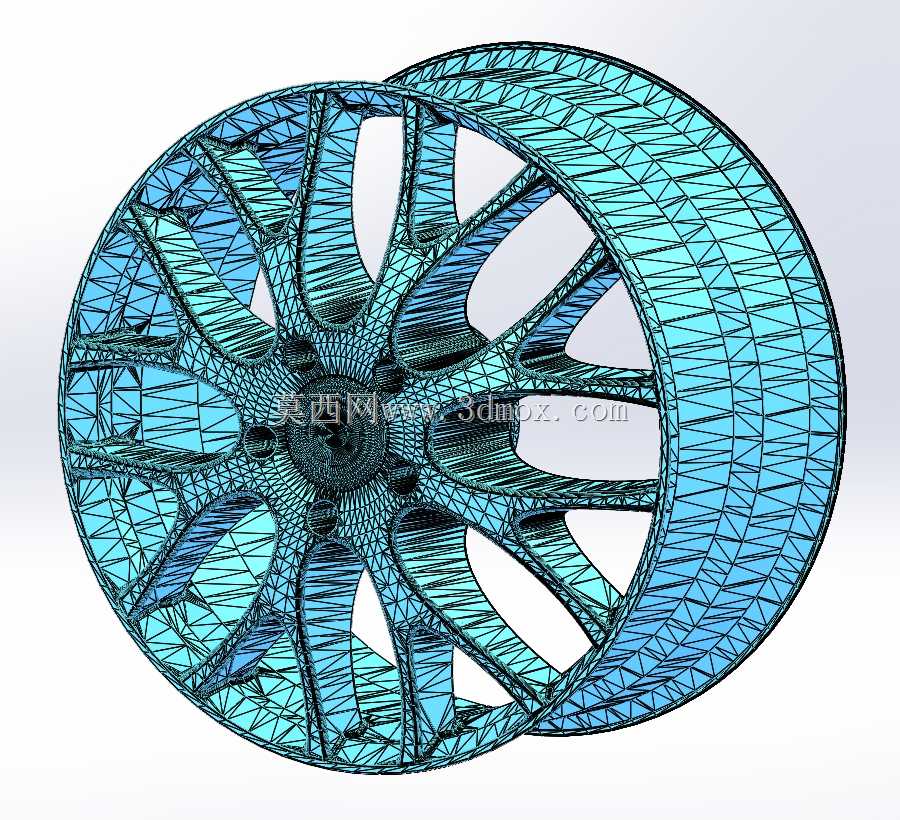

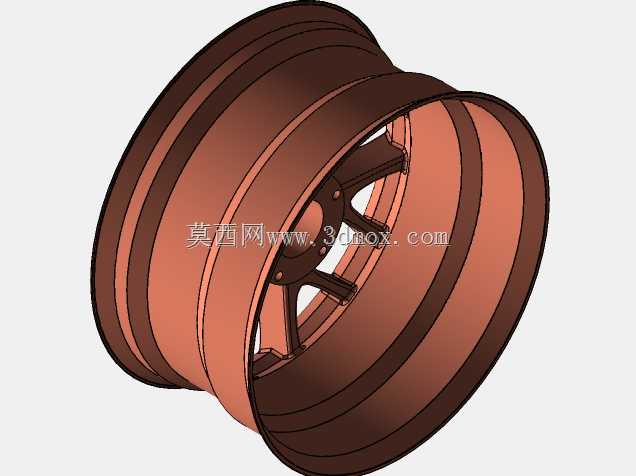

乘用车辐条式轮毂结构三维设计

　　这款轮毂结构的设计，首先要匹配乘用车底盘的轮边安装边界，轮辋部分的胎圈座角度、凸缘宽度严格适配常规民用子午线轮胎的装配尺寸，安装面的螺栓孔分布圆直径、中心定位孔尺寸对应主流紧凑型乘用车的轮轴输出端参数，不需要额外加装转接法兰即可完成装配，轮辐与轮辋的焊接过渡区域做了圆弧卸荷处理，避免车辆经过颠簸路面时应力集中导致的结构开裂。日常行驶场景中，轮毂既要承担整车整备质量加承载载荷的垂直受力，还要传递制动、加速过程中的扭矩，以及转向时的横向侧向力，这款辐条式的结构在辐条截面做了变厚度设计，靠近安装盘的位置厚度更大，向轮辋延伸的过程中逐步收薄，在保证整体结构刚度的前提下尽可能降低了旋转件的自重，减少非簧载质量，提升悬挂系统的响应速度。

　　设计过程中优先考虑了轮胎拆装的工艺性，轮辋的槽口深度预留了足够的轮胎撬装空间，不会出现拆装时刮伤胎唇的问题，轮辐背面预留了制动卡钳的避让空间，适配同尺寸规格的浮动式制动卡钳，不需要对卡钳安装位做额外改动。散热层面，相邻辐条之间的镂空间隙可以在车辆行驶时引导气流穿过，带走制动片与制动盘摩擦产生的热量，避免长距离制动时制动系统热衰减。轮辋的轮缘部分做了加厚处理，应对低速靠边停车时路肩剐蹭的常见工况，轻微剐蹭不会破坏轮辋的气密结构，保证无内胎轮胎的密封性能。安装面的贴合区域做了平面度公差控制，装配后轮毂与轮轴法兰完全贴合，高速行驶时不会出现车轮抖动的问题，整体结构的动平衡配重块安装位预留于轮辋内侧边缘，不会破坏轮毂外侧的外观完整性，同时满足动平衡校正的操作需求。
