拖挂式小型混凝土输送泵结构设计

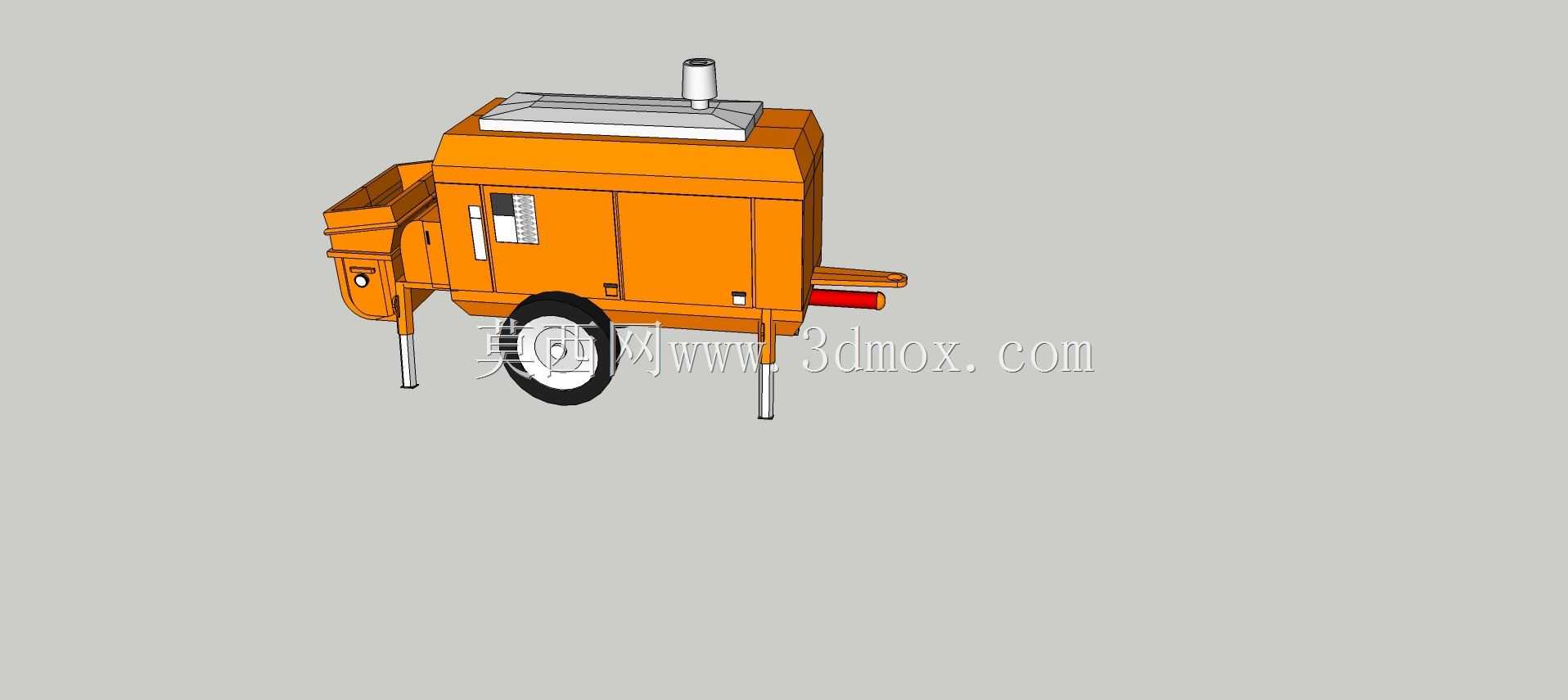

　　这款拖挂式混凝土输送设备的三维结构设计，核心围绕狭小施工场地的混凝土转运输送需求展开，区别于大型臂架泵车的大体积、高通过性要求，该设备主打城中村自建房、室内垫层浇筑、乡村道路硬化、小型基坑支护等作业场景，这类场景普遍存在道路狭窄、大型设备无法进场、单次浇筑方量不大但作业点分散的特点，设备的整体布局完全围绕这类场景的使用痛点做结构适配。从整体结构来看，设备采用单轮拖挂式行走布局，搭配前后可伸缩的支撑支腿，转场时可通过牵引杆挂接在小型货车、农用三轮车尾部完成短距离转运，支腿展开后可在不平整的施工场地快速调平，抵消泵送作业时的往复冲击力，避免设备移位或侧翻。机身主体采用封闭式箱型结构，将动力单元、液压泵站、泵送缸组、

　　电控系统全部集成在箱体内，既可以减少施工现场扬尘、飞溅砂浆对核心部件的侵蚀，也能降低作业时的动力噪音向外扩散，箱体侧面预留了检修快开门，日常维护时无需拆解整体外壳即可完成滤芯更换、管路紧固、油位检查等常规操作。料斗设计在机身前端，搭配格栅式筛网可提前隔离大粒径骨料，避免泵送管路堵塞，料斗高度适配人工手推车、小型搅拌机的卸料高度，无需额外搭设卸料平台即可完成上料作业，料斗内部的搅拌叶片持续转动，可防止混凝土在料斗内离析沉淀，保障进入泵送缸的混凝土和易性稳定。泵送单元采用S阀换向结构，输出端的管路接口设置在机身尾部，可根据作业距离快速对接不同长度的输送管道，将混凝土直接输送到浇筑点位，省去传统人工倒运的繁重工序。

　　设计过程中对设备的安装边界做了明确约束，机身宽度控制在1.5米以内，拖挂状态下总长度不超过3.2米，可顺利通过乡村狭窄巷道、建筑施工楼层的施工电梯入口，适配室内二次结构浇筑的空间要求；支撑支腿的伸展行程预留了200毫米的调节量，可适应15度以内的地面坡度差，无需额外垫设钢板即可完成设备固定。机身顶部设置了排气与散热单元，持续作业时可将液压系统、动力单元产生的热量及时排出，避免高温导致的液压油粘度下降、密封件老化加速问题；牵引杆采用可折叠结构，设备就位后可将牵引杆向上翻折收起，减少对施工作业面的空间占用。细节结构上，所有外露的管路接头都做了防砂浆飞溅的遮挡设计，机身表面的检修把手、脚踏位置都做了防滑处理，方便施工人员在沾有砂浆的状态下完成操作，轮胎选用实心橡胶轮，避免施工现场的尖锐碎石扎破轮胎影响转场。
