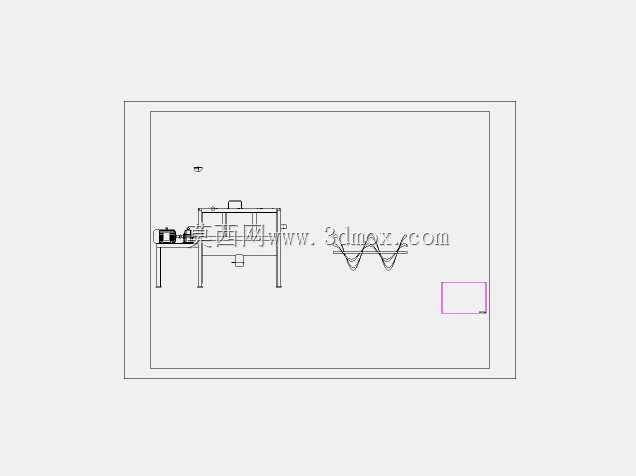

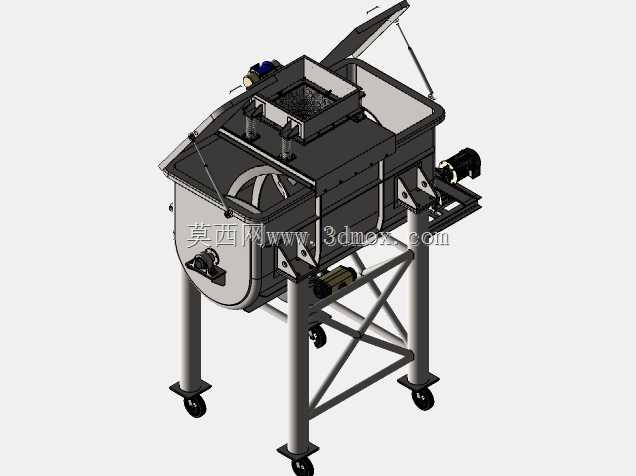

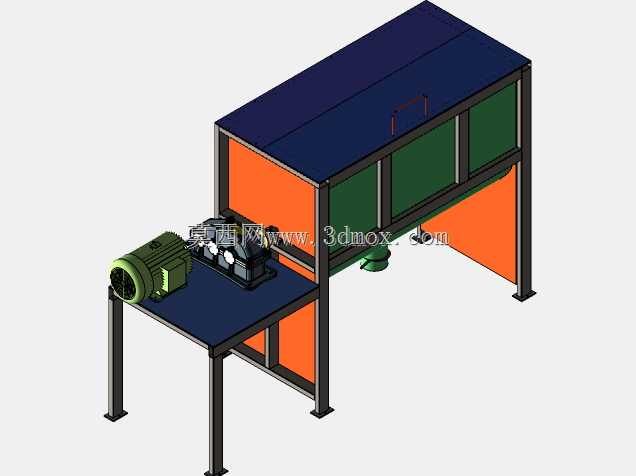

卧式粉体混合搅拌设备结构设计

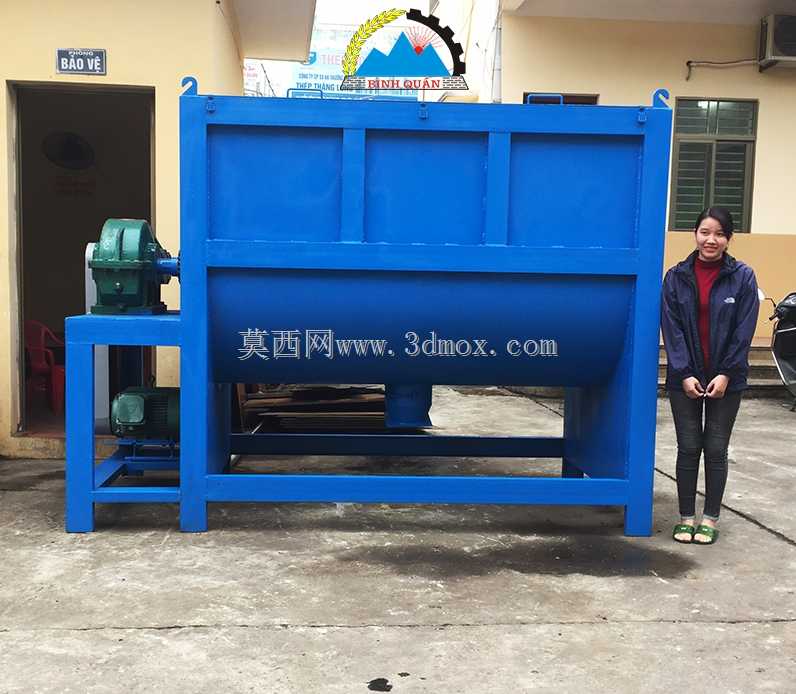

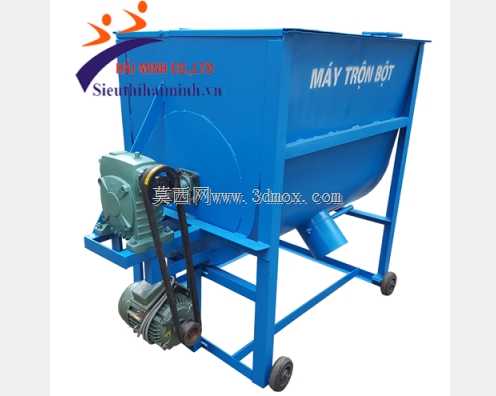

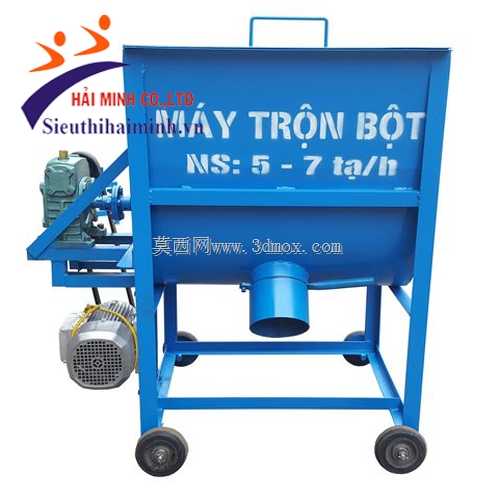

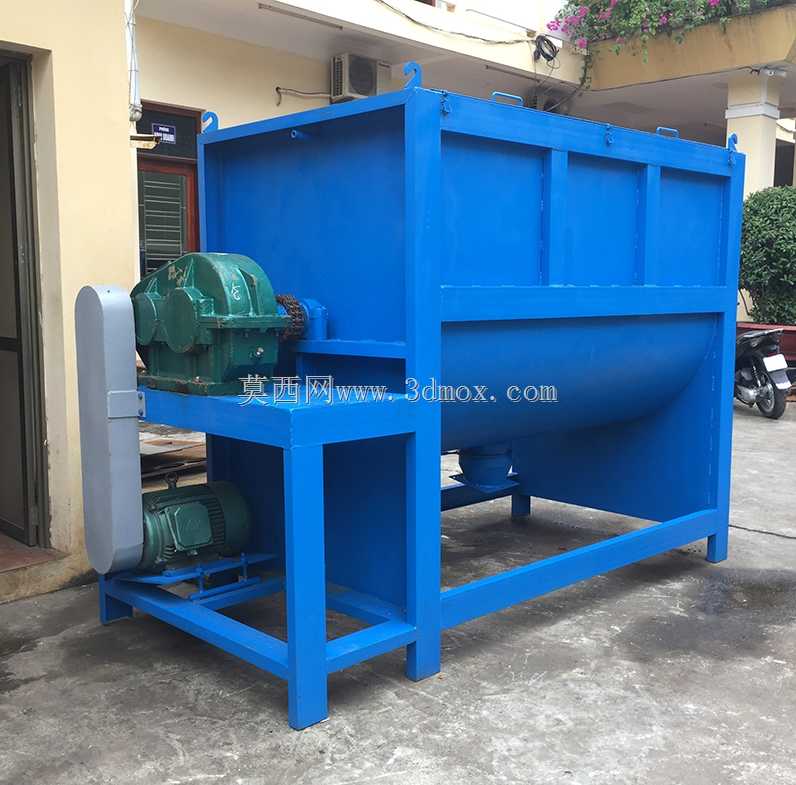

　　在粉体加工、建材制备、化工原料混配的生产场景中，卧式搅拌设备是实现多组分物料均匀分散的核心作业单元，不同于立式搅拌设备的重力落料混合逻辑，卧式结构的搅拌腔体沿水平方向布置，能大幅降低设备整体安装高度，适配厂房层高受限的生产线布局，同时水平布置的搅拌轴可带动桨叶在腔体内形成全域物料循环，避免立式设备易出现的底部物料沉积、上层物料混合不充分的问题。从实际生产用途来看，这类设备可覆盖干粉砂浆、化工粉体、饲料原料、食品粉料等多种物料的混合工序，针对不同粘度、不同粒度的物料，可通过调整桨叶形式、搅拌转速来适配工艺要求，比如处理易结团的超细粉体时，可在主轴上加装高速打散桨叶，在推动物料轴向循环的同时击碎团聚颗粒，保证混合均匀度达到工艺要求。

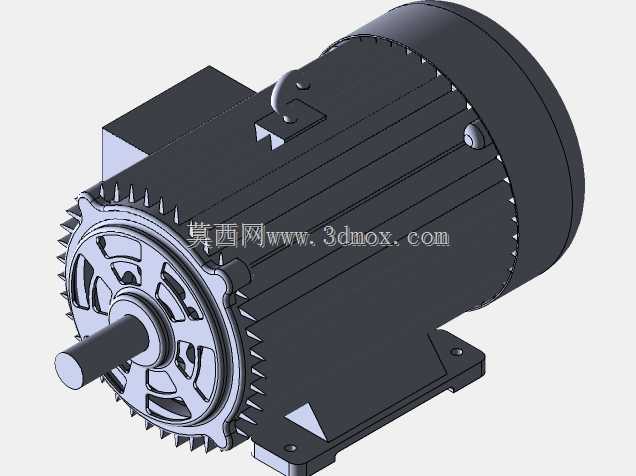

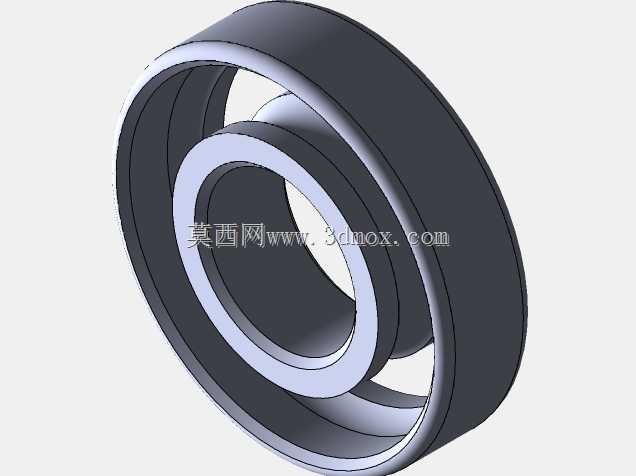

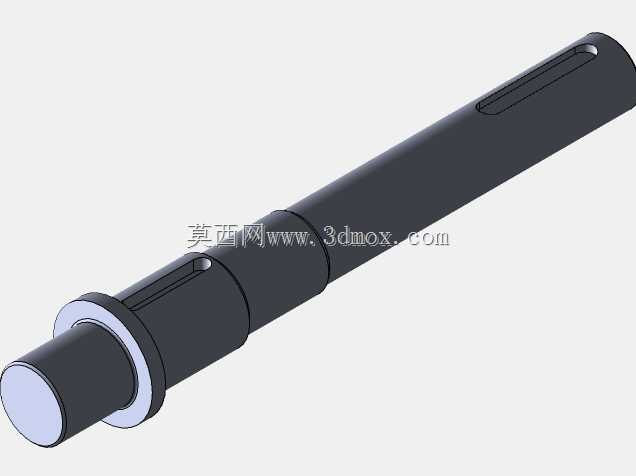

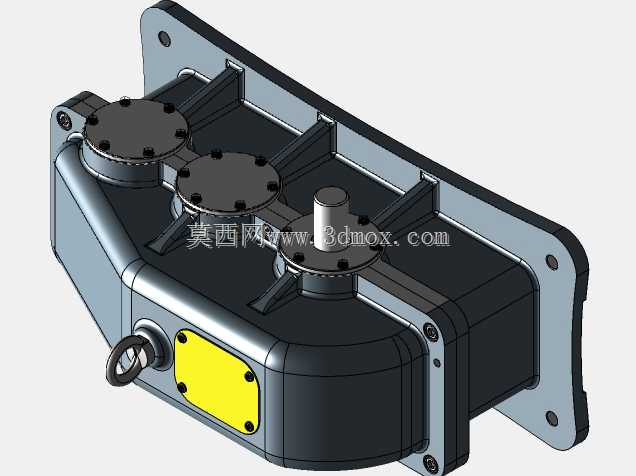

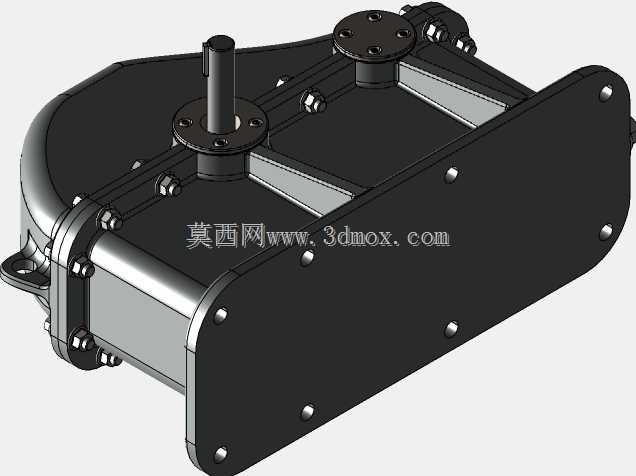

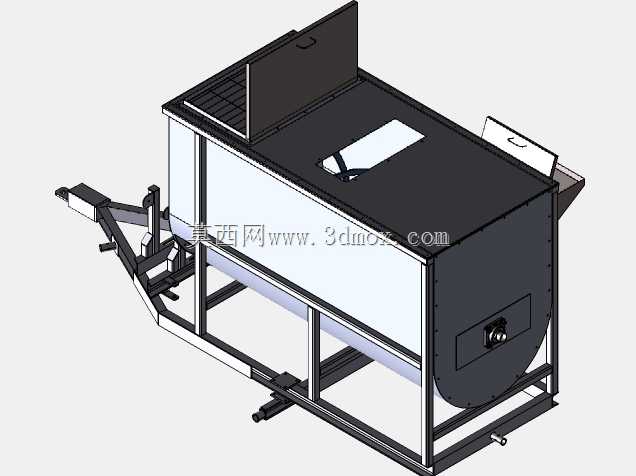

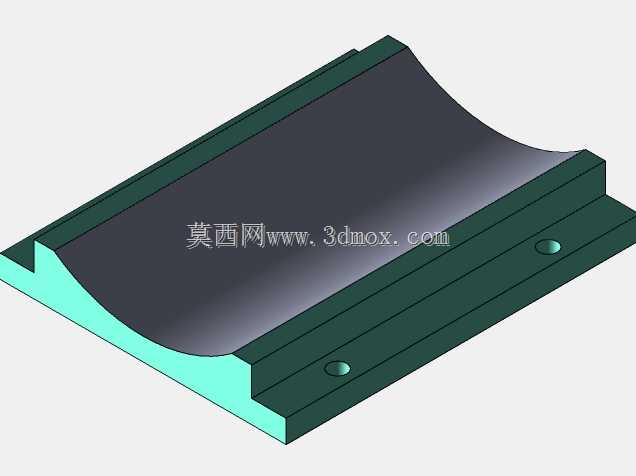

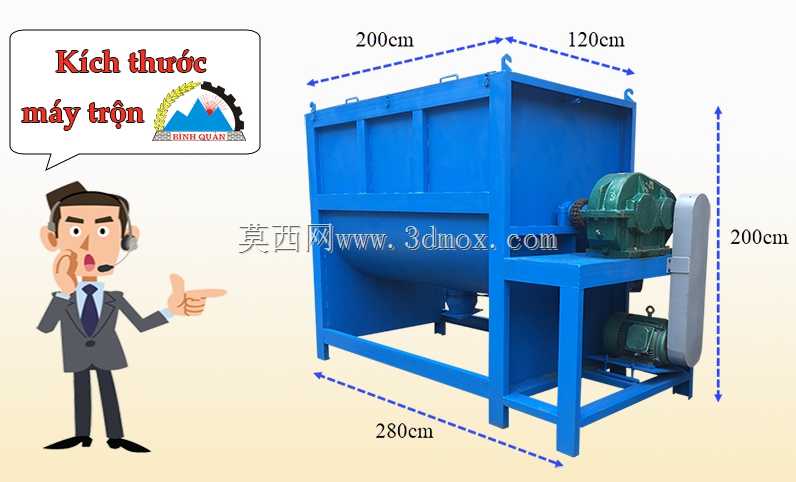

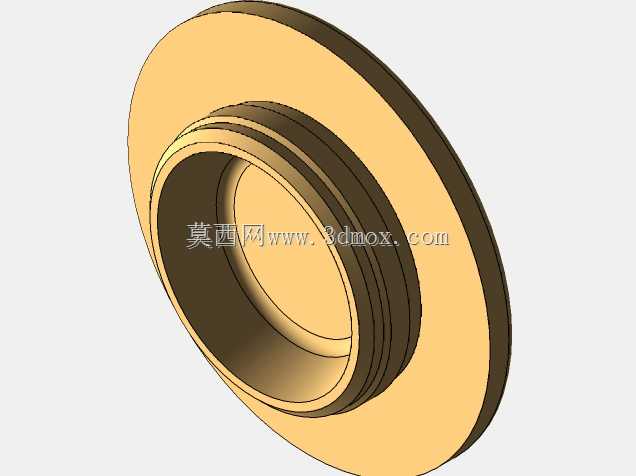

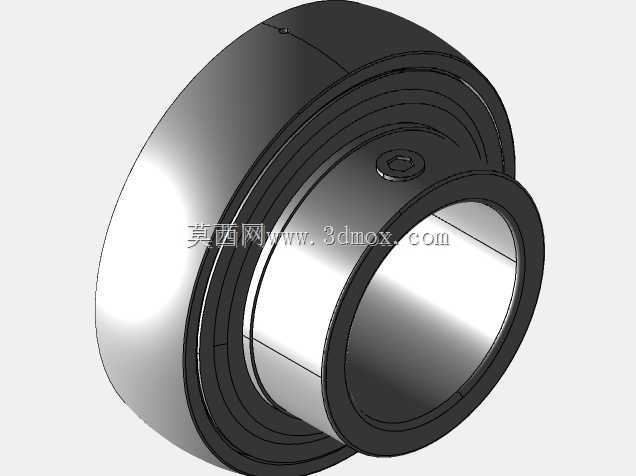

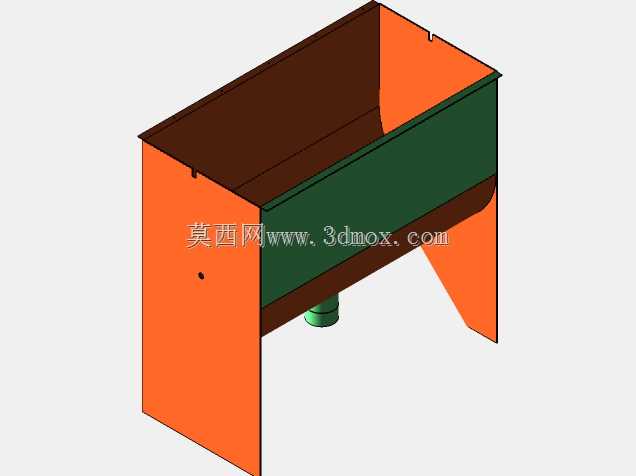

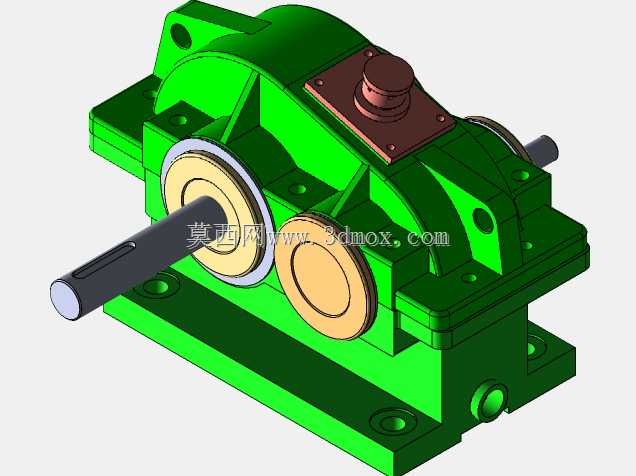

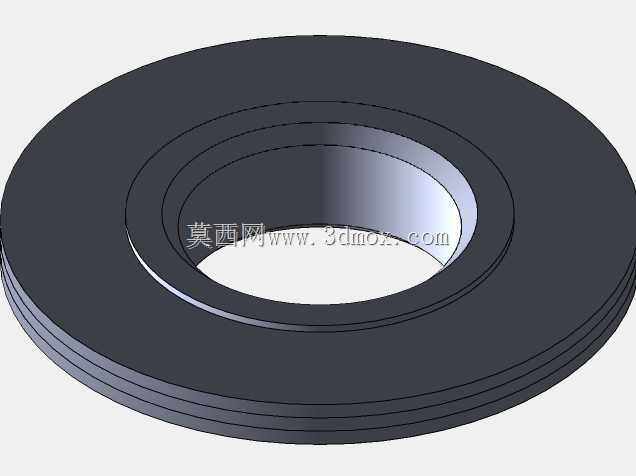

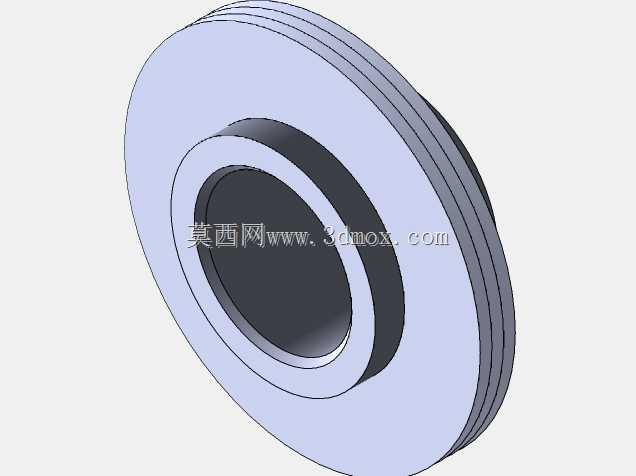

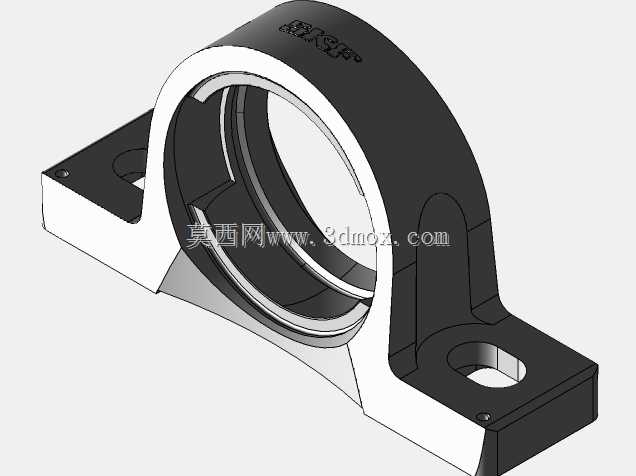

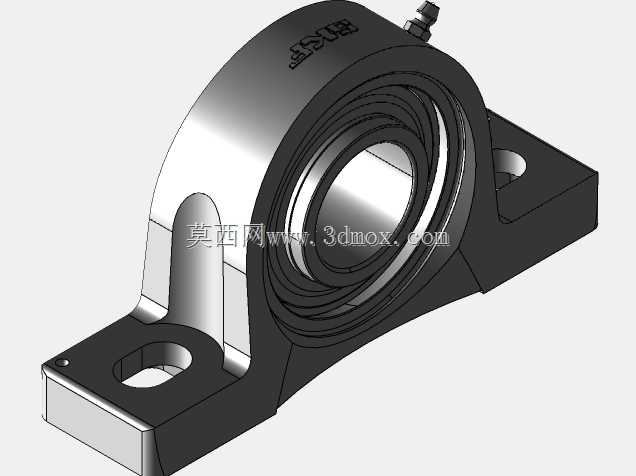

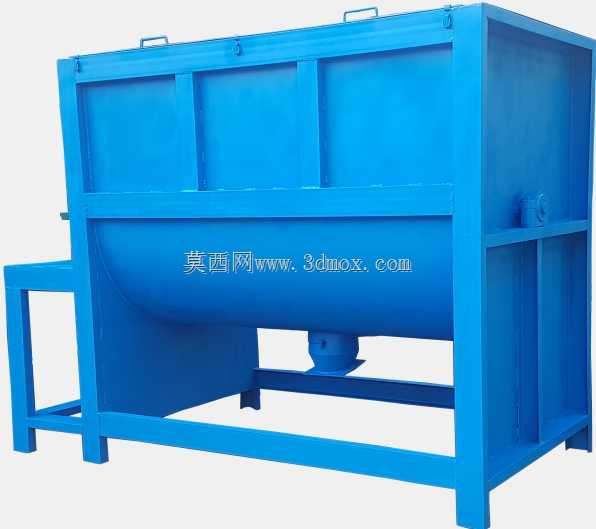

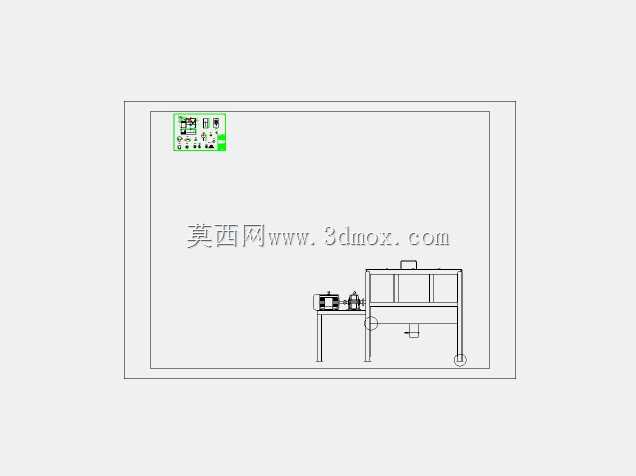

　　在结构设计层面，该卧式搅拌设备的腔体采用U型截面设计，相比圆形截面腔体，U型结构的底部圆弧过渡区能减少物料残留，方便生产结束后的腔体清理，同时腔体上部的平直段可预留观察口、投料口与除尘接口，适配生产线的自动化投料与粉尘收集需求；搅拌轴的支撑采用两端带座轴承的布置形式，轴承座与腔体之间设置密封结构，避免细粉料进入轴承造成磨损，密封结构选用填料密封搭配气封的组合形式，在正压或负压工况下都能保证密封可靠性，防止物料泄漏与外界杂质进入腔体。设备的安装边界需要结合生产线布局提前核算，腔体的水平长度方向需预留主轴驱动端的电机、减速机安装空间，通常驱动端的预留长度不小于腔体直径的1.2倍，方便后期检修时拆卸传动部件；

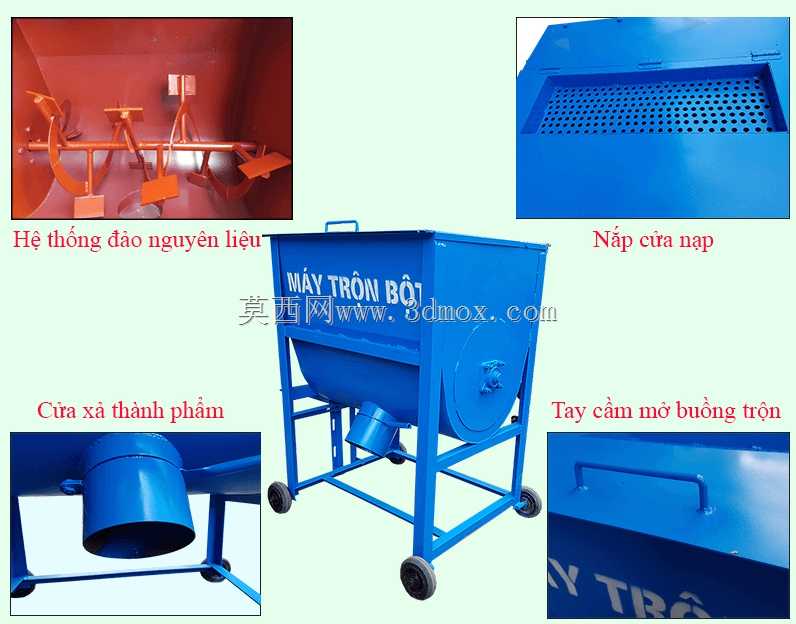

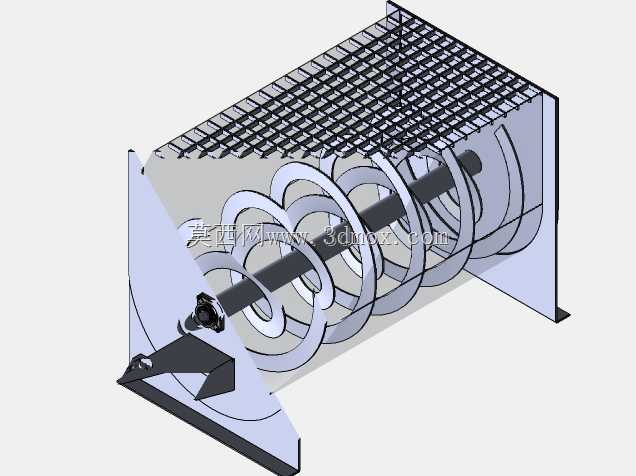

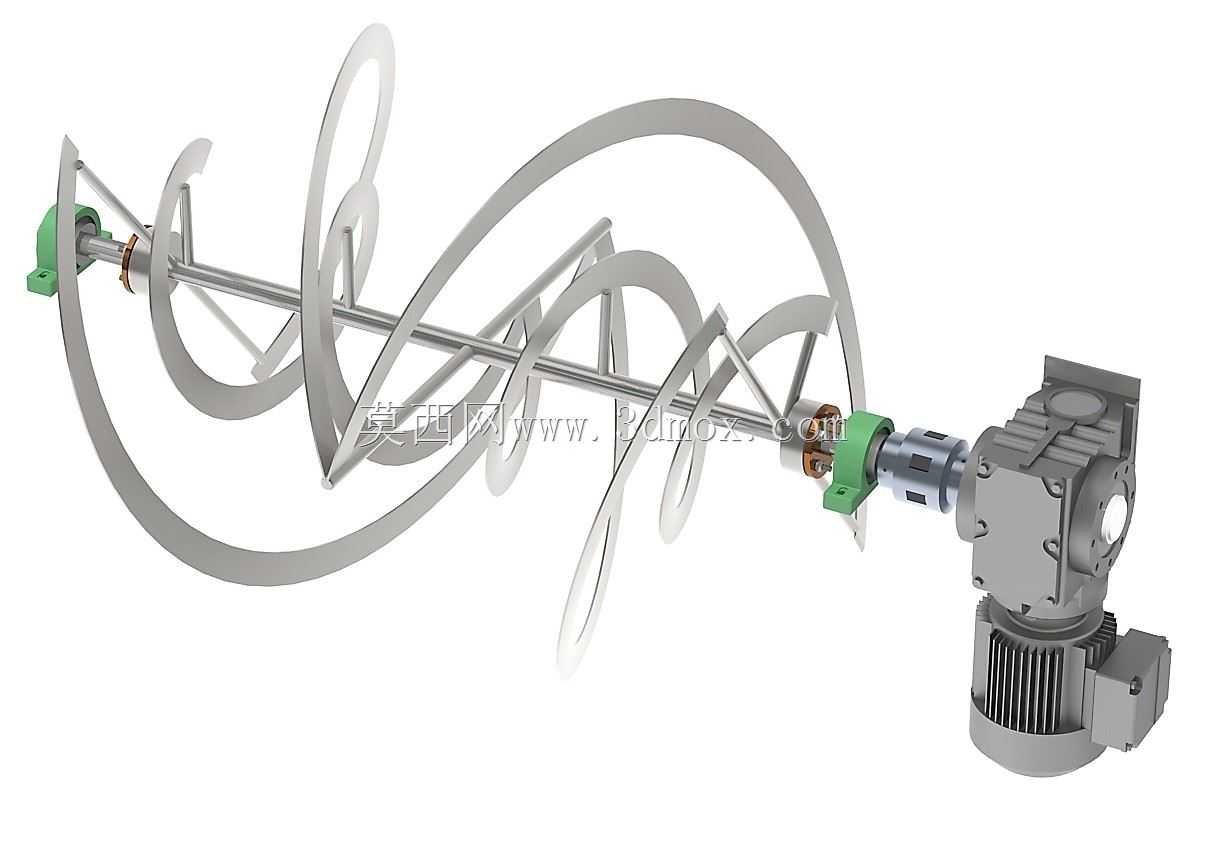

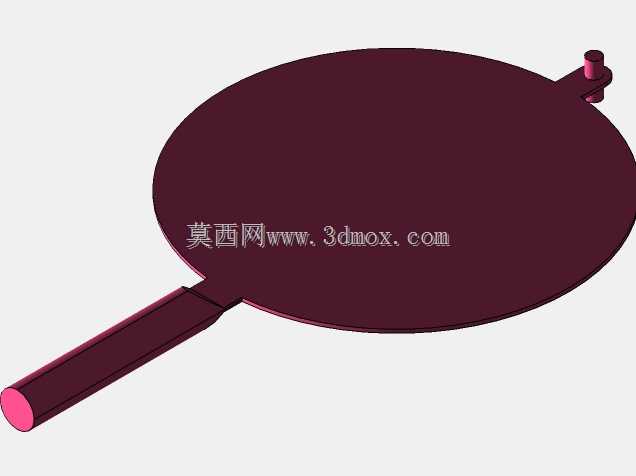

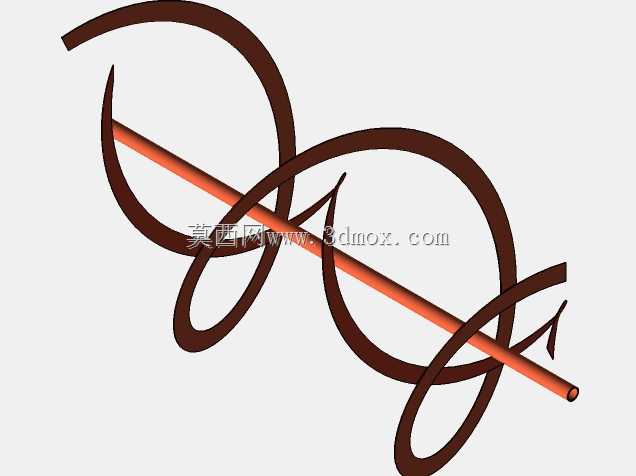

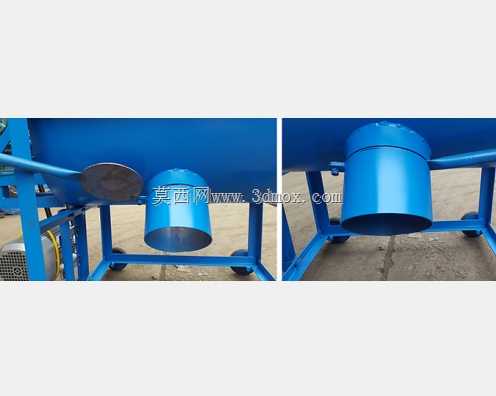

　　设备的进料口通常布置在腔体顶部居中位置，可对接螺旋输送机或真空上料机的出料端，出料口设置在腔体底部最低处，搭配插板阀或蝶阀实现卸料控制，安装时需保证设备整体水平度偏差不超过千分之一，避免搅拌轴长期偏载造成轴承过早损坏。在功能特性设计上，搅拌桨叶采用内外双螺带结构，内螺带推动物料向腔体一端移动，外螺带推动物料向反向移动，形成连续的轴向物料循环，同时桨叶与腔体内壁的间隙控制在3-5mm，既避免桨叶刮蹭腔体壁面，又能带动壁面附近的物料参与混合，减少混合死区；针对需要加热或冷却的混合工艺，可在腔体外部加装夹套结构，夹套内通入导热油或冷却水，实现混合过程中的温度控制，夹套的流道设计采用螺旋导流结构，保证换热介质在夹套内无流动死区，

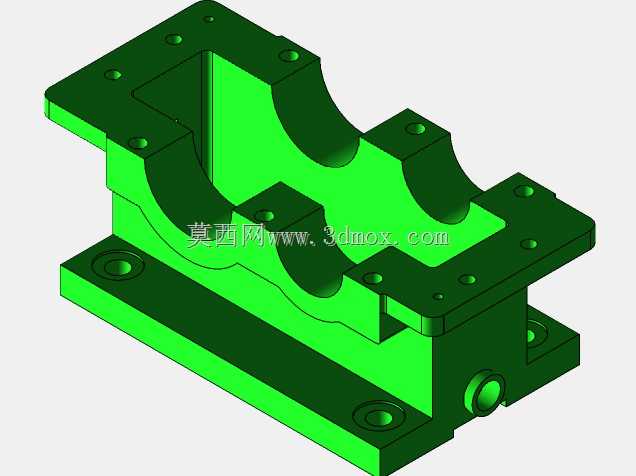

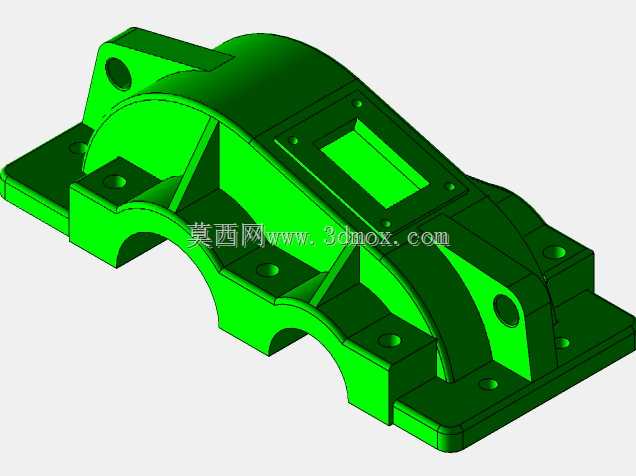

　　提升换热效率。设计过程中还需要考虑设备的维护便利性，腔体顶部的观察口采用快开式结构，无需工具即可打开观察内部物料混合状态，主轴两端的轴承座采用剖分式设计，更换轴承时无需拆卸整个主轴与桨叶组件，大幅缩短检修停机时间；设备的传动部分设置安全防护罩，避免运转过程中人员接触转动部件造成安全事故，防护罩采用镂空结构，既保证安全防护，又方便日常检查传动部件的运行状态。
