多工位组合式工装夹具机械结构设计

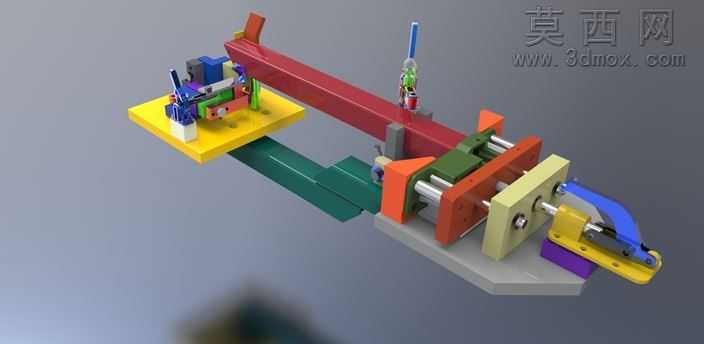

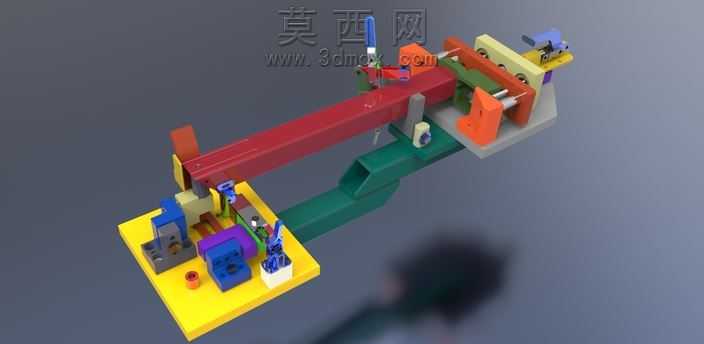

该三维模型采用主流三维机械设计软件完成全参数化建模，整体结构经过严谨的装配约束校验，所有运动部件均保留完整的运动自由度参数，可直接用于运动仿真验证与结构干涉检查。模型整体采用模块化布局设计，以长行程导向梁作为核心承载基体，沿梁体轴向依次布置多组功能独立的作业工位，各工位通过标准化的安装接口与基体连接，可根据实际工艺需求灵活调整工位间距与功能模块类型，具备极强的工艺适配性。在材质渲染表现上，模型针对不同功能部件做了差异化的材质区分：承载基座采用哑光灰铸铁材质，还原铸铁件表面细微的砂铸纹理与哑光金属质感，凸显结构的厚重稳定性；长行程导向梁采用高饱和度红色烤漆金属材质，表面添加细微的漆面反光与颗粒质感，清晰区分核心承载构件；各工位的夹紧定位组件分别采用明黄色工程塑料、深绿色氧化处理钢材、亮蓝色镀锌金属件、紫色硬质合金等差异化材质，通过色彩与质感的区分，让不同功能的部件一目了然，既提升了渲染图的视觉辨识度，也便于快速识别各组件的功能属性。结构细节设计上，模型包含完整的快速夹紧手柄、直线导向光轴、定位挡块、弹性压头、安装基板等细节构件：端部的快速夹紧机构采用偏心轮锁紧原理，搭配蓝色弧形操作手柄，可实现工件的快速装夹与松脱；中间的滑动工位配备双圆柱直线导轨，保证工位移动的直线度与承载稳定性；左侧工位集成了多组定位块与弹性压头，可实现异形工件的多点定位夹紧，避免装夹变形。设计思路围绕柔性化工装需求展开，摒弃传统专用工装单一适配的缺陷，通过模块化的工位设计，可兼容多种尺寸、多种外形工件的装夹作业需求，既可以用于自动化生产线的工件载具，也可以作为单机加工的工装夹具使用，整体结构紧凑，运动路径无干涉，各受力部件的厚度与连接方式均经过结构合理性校验，符合机械设计的通用规范，可作为非标工装设计的参考方案，也可直接导出工程图用于生产加工。
