环形工件钻孔定位工装夹具设计

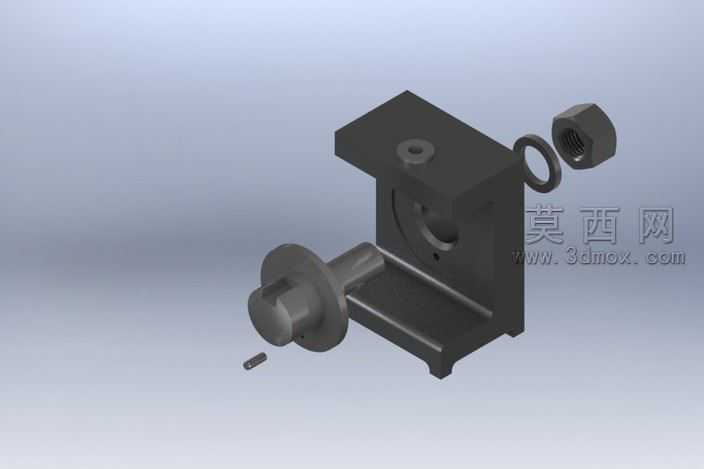

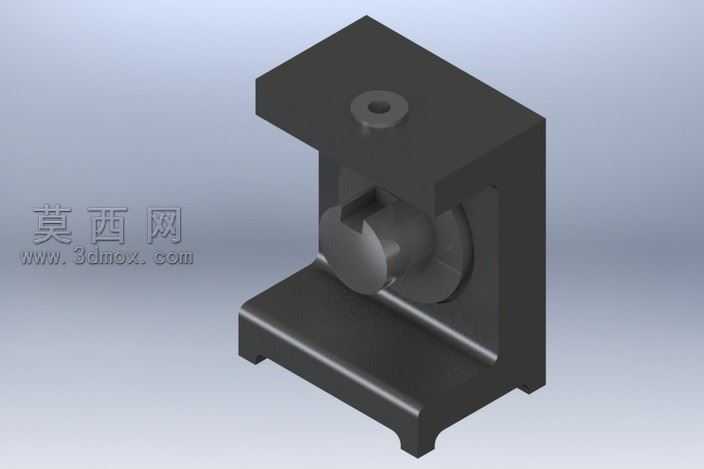

本作品为针对环形类工件钻孔工序设计的专用定位工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处配合尺寸进行了公差预留的参数化设定，确保后续生产加工时的装配可行性。模型渲染阶段采用金属哑光材质模拟实际工装的碳钢加工质感，对底座、定位轴、夹紧螺母、配套垫圈等各个组成零件分别赋予差异化的材质表现，通过环境光遮蔽与定向光源的组合设置，清晰呈现出工装各部件的装配关系与结构细节，避免不同零件在视觉上出现混淆。从结构设计来看，该工装采用C型开口式主体底座作为承载基础，底座底部设置定位凸台结构，可直接固定在钻床工作台面上保证加工时的整体稳定性；水平方向伸出的定位轴采用阶梯轴结构，可穿过环形工件的内孔实现径向定位，轴端设置外螺纹段，配合六角厚螺母与平垫圈实现工件的轴向夹紧，防止钻孔过程中工件出现窜动偏移；主体上部设置钻套安装孔，可配套安装标准钻套来引导钻头进给，保证钻孔位置的精度，避免钻头跑偏。设计思路上围绕环形工件钻孔时的定位痛点展开，针对环形工件装夹时易转动、钻孔位置度难保证的问题，通过轴孔配合限制工件的五个自由度，仅保留钻孔轴向的自由度，配合螺母夹紧实现完全定位，整体结构紧凑，装夹操作便捷，无需复杂的调整步骤即可完成工件的装夹固定，能够有效提升环形工件钻孔工序的加工效率与成品合格率，建模过程中对所有活动部件均做了干涉检查，确保螺母旋紧、工件装拆的过程中不会出现结构干涉，完全符合实际机械加工工装的使用需求。
