P230轻型飞机机身结构三维设计

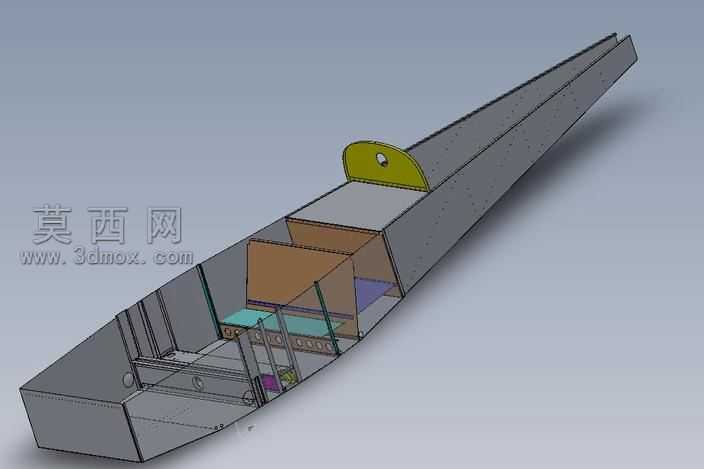

本作品为P230机型的机身主体结构三维建模成果，建模过程依托参数化三维设计环境完成，全程遵循航空机身结构的设计逻辑，先以半透明剖视视角完成整体布局搭建，再逐层细化内部构件。建模初期先绘制机身纵向基准轴线，确定机头到机尾的收敛型曲面轮廓，机身整体采用长锥形气动外形，外部蒙皮以薄壁拉伸结合曲面放样生成，设置统一的薄壁厚度参数还原真实航空蒙皮的轻量化特性，蒙皮表面预留了后续装机的附件安装定位孔位。内部结构按照真实飞机机身的承力逻辑搭建：沿机身纵向等距布置横向隔框构件，不同位置的隔框根据所在舱段的功能调整轮廓尺寸，机头段隔框适配前端设备安装需求做了局部加强结构，中部舱段隔框预留了机载设备、燃油舱的安装避让空间，隔框之间通过纵向长桁构件连接，形成稳定的盒式承力结构，提升整体机身的抗扭与抗弯性能。模型中部设置了独立的座舱区域，以不同色彩的实体构件区分座舱地板、侧壁内饰板、设备安装支架的位置，座舱上方设计了凸起的弧形风挡安装基座，基座上预留了风挡固定的安装孔位，还原真机的座舱布局特征。渲染阶段采用哑光金属材质模拟机身铝合金蒙皮的质感，内部不同功能的构件分别赋予差异化的材质色彩，隔框与长桁采用深灰色金属材质，舱内功能构件分别用棕、蓝、紫等区分色标识，方便快速识别不同部件的功能分区；场景添加了柔和的环境漫反射光源，搭配底部投影效果，清晰呈现机身内部的层级结构关系，剖视视角的设置可以让观察者直观看到机身从外蒙皮到内部承力骨架、舱段分隔的完整结构逻辑，整体建模严格遵循结构装配的干涉检查要求，所有构件之间无重叠干涉，装配关系符合实际航空构件的连接逻辑，可用于航模设计参考、航空结构教学演示、小型飞行器方案验证等场景。
