轻型飞机机身分段结构三维设计模型

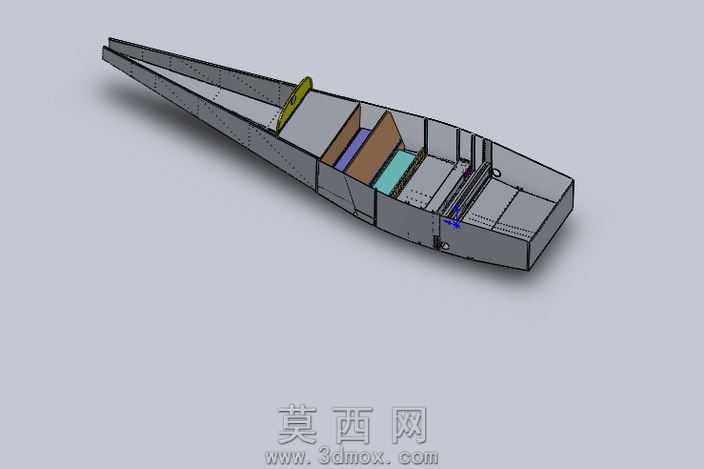

本模型为轻型飞机机身主体分段结构的三维设计成果，建模阶段采用自顶向下的设计思路，先依据轻型飞机总体气动外形确定机身纵向基准轴线，沿轴线方向划分不同功能舱段的边界，从机头段到机尾段逐步构建整体轮廓框架。建模过程中优先搭建机身纵向主承力梁结构，沿梁体分布横向隔框，每一处隔框的截面轮廓都严格匹配对应位置的机身气动外形曲线，保证机身外表面的流线型连续性，避免出现曲面折角影响飞行气动性能。在隔框与主承力梁完成装配定位后，构建机身外部蒙皮结构，蒙皮采用薄壁实体特征建模，厚度参数参考轻型飞机通用设计规范设置，同时在蒙皮与内部隔框的连接位置预留铆接点位特征，还原真实机身的装配连接逻辑。内部舱段划分清晰，从模型可见的结构来看，依次设置了设备安装舱、载荷舱等功能区域，不同舱段之间通过横向隔板分隔，隔板上预留了线缆、管路穿行的通孔特征，部分舱段内设置了设备安装支座结构，支座上带有标准安装孔位，可直接匹配对应航电设备、机载部件的安装尺寸。模型渲染阶段采用金属哑光材质模拟航空铝合金蒙皮的质感，不同功能的内部隔板采用差异化的色彩材质区分，便于快速识别各舱段的功能划分，隔框、承力梁等内部承力结构采用深灰色金属材质，突出结构的层次感。整个模型完整还原了半硬壳式机身的典型结构特征，所有结构特征均采用参数化建模方式生成，各部件之间保留了真实的装配约束关系，可直接用于机身结构受力分析、装配工艺模拟以及航空类教学演示场景，能够清晰展示轻型飞机机身从外部蒙皮到内部承力骨架、舱段分隔的完整结构逻辑，帮助理解小型飞机机身的设计思路与结构组成特点。
