大扭矩7Nm伺服XP70执行驱动单元结构

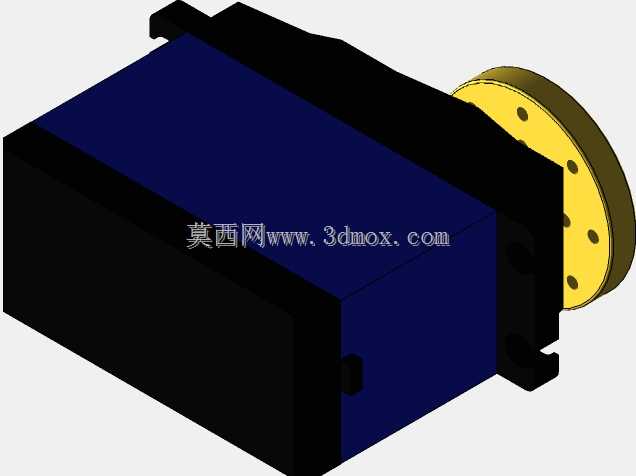

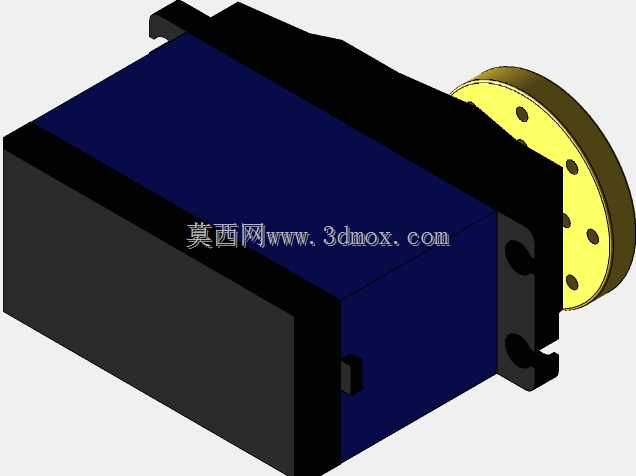

　　这款7Nm扭矩等级的伺服执行单元，在桌面级工业自动化、小型机械臂关节、智能物流分拣模组、教学实验平台的转角控制场景中适配性极强，区别于小扭矩微型舵机的动力上限，它的输出扭矩足以驱动1kg以内的负载完成0-180度范围内的高精度角度定位，不会出现负载下掉、转角偏差超标的问题。从结构设计逻辑来看，模型还原了实际产品的安装边界与外形轮廓，主体采用方正的壳体结构，侧面预留的安装凸耳带有标准安装孔位，孔位间距符合小型伺服件的通用安装规范，不需要额外设计转接件就能直接固定在铝型材框架、3D打印结构件或者机加工安装板上，安装时只需要注意输出轴侧的预留空间，避免输出法兰转动时和周边结构产生运动干涉。输出端采用带定位孔的法兰盘结构，

　　法兰盘上的均布孔可以直接连接摇臂、连杆、负载转盘等执行末端，不需要额外加工连接轴套，法兰的端面跳动公差在建模时按照常规伺服件的精度等级做了还原，能保证转动过程中负载的同轴度，减少偏载带来的轴承磨损。壳体部分的设计兼顾了散热与结构强度，深蓝色的上盖区域对应内部驱动电路板与减速齿轮组的安装位，壳体边角做了小圆弧过渡，避免安装时锐边划伤操作人员，侧面预留的走线槽位可以容纳电机电源线与编码器信号线，布线时不会和周边运动部件产生剐蹭。在做设备选型匹配时，要注意这款伺服的输出轴中心高度，搭配机械臂关节设计时，需要保证相邻关节的转动中心对齐，避免产生额外的运动力矩损耗；如果用于AGV小车的转向机构，要结合转向负载的转动惯量匹配减速比，

　　保证启停过程中不会出现过冲或者响应滞后的问题。模型还原的结构细节可以直接用于装配干涉检查、安装位尺寸校核，在做整机三维布局时，直接导入就能验证安装空间是否充足，不需要反复测量实物尺寸，能大幅缩短结构设计阶段的校核周期，对于做小型自动化设备开发、教学演示装置设计的工程师来说，这类标准化的执行单元模型可以直接复用在方案布局中，减少重复建模的工作量。
