伺服驱动器控制单元三维结构设计

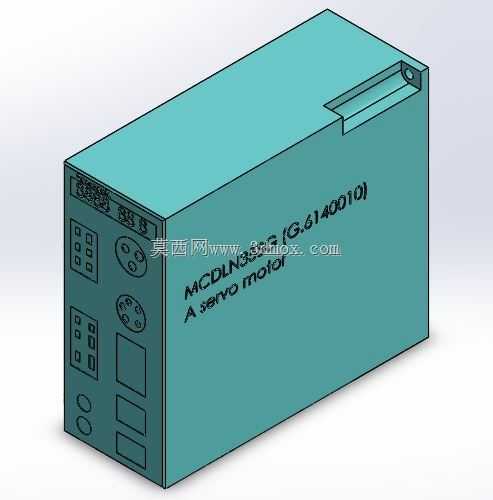

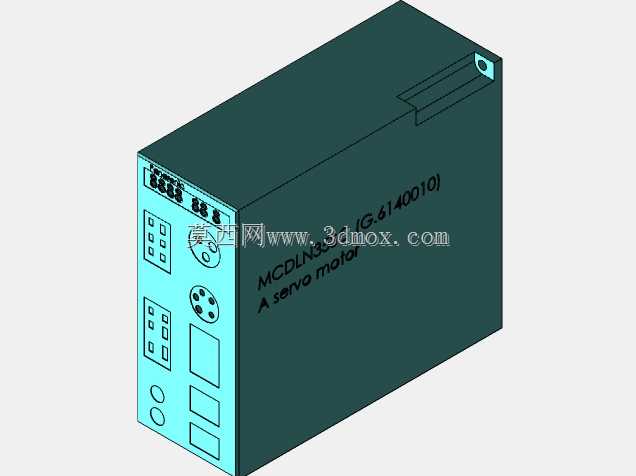

　　这套三维结构对应的是伺服系统配套的驱动控制单元，在自动化产线、数控加工设备、工业机器人关节驱动场景中，这类单元是承接上位机控制指令、转化为伺服电机驱动信号的核心载体，日常设备布局时需要和伺服电机、编码器、供电回路做匹配安装，其结构设计直接影响电控柜内的排布效率与后期运维便利性。从结构设计思路来看，整体采用方正盒式壳体，优先考虑电控柜内的导轨安装与并排堆叠需求，壳体顶部预留的卡扣式槽位，是为了配合标准DIN导轨实现快装，无需额外打孔固定，能大幅缩短现场布线的装配工时。壳体正面的接口区域做了分区排布，强电供电接口、电机动力输出接口、编码器信号接口、IO通讯接口各自独立分区，接口周边预留的标识刻印位，能避免现场接线时的错接问题，

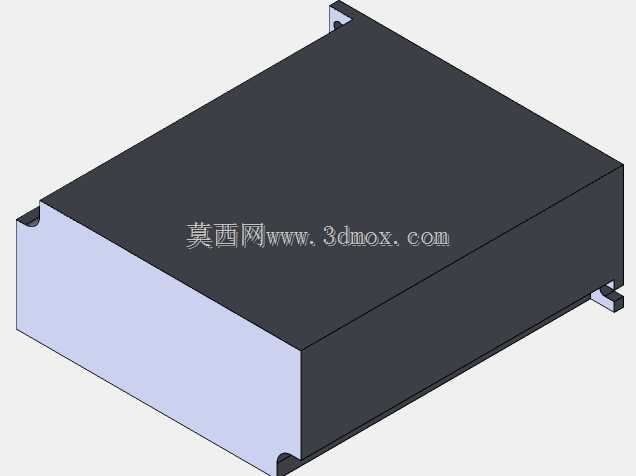

　　同时接口区域做了内凹设计，能减少外接插头受外力碰撞导致的引脚变形风险。壳体侧面预留的格栅式散热位，是结合驱动单元长期满载运行的发热特性设计的，自然通风路径顺着壳体长度方向排布，在电控柜内强制风冷的环境下，能快速带走功率器件产生的热量，避免过热触发驱动保护停机。从安装边界来看，整体方正的外形没有外凸的冗余结构，相邻安装时的间隙可以控制在5mm以内，能最大化利用电控柜内的安装空间，壳体底部预留的接地柱安装位，符合工业电控设备的安全规范，能保证设备运行时的电磁屏蔽效果，减少信号干扰对伺服控制精度的影响。壳体的壁厚设计兼顾了结构强度与轻量化需求，采用工程塑料注塑成型的工艺可行性在建模时就做了同步验证，所有转角处都做了均匀的圆角过渡，

　　避免注塑生产时出现应力集中导致的壳体开裂问题，同时内部的筋位排布对应了内部PCB板、功率模块的安装点位，能保证元器件固定的稳定性，在设备运输、运行产生振动的工况下，不会出现元器件松动移位的问题。正面的状态指示灯开孔位置做了下沉设计，既可以保护指示灯灯珠不被磕碰，也能让运维人员在常规巡检视角下清晰读取设备运行状态，无需额外俯身凑近查看。
