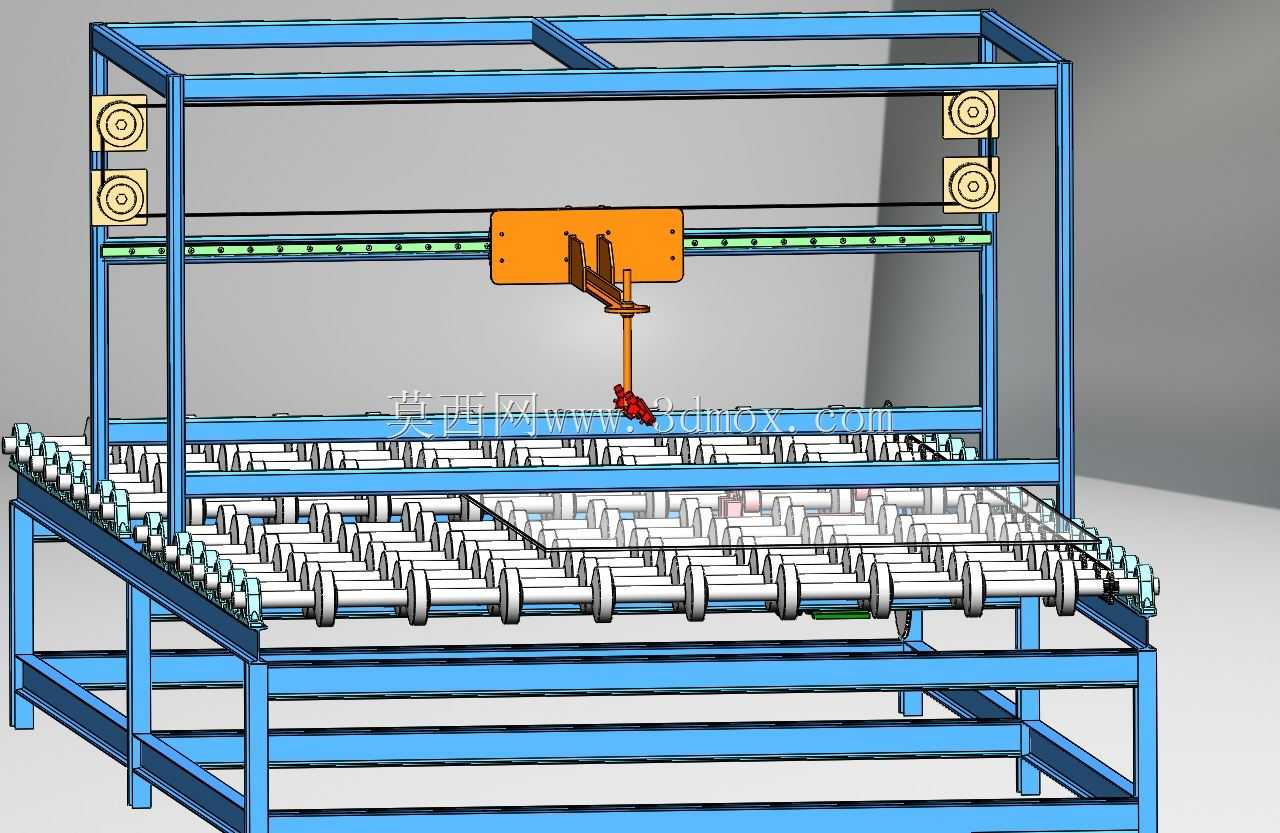

玻璃板材辊道输送式自动喷涂设备

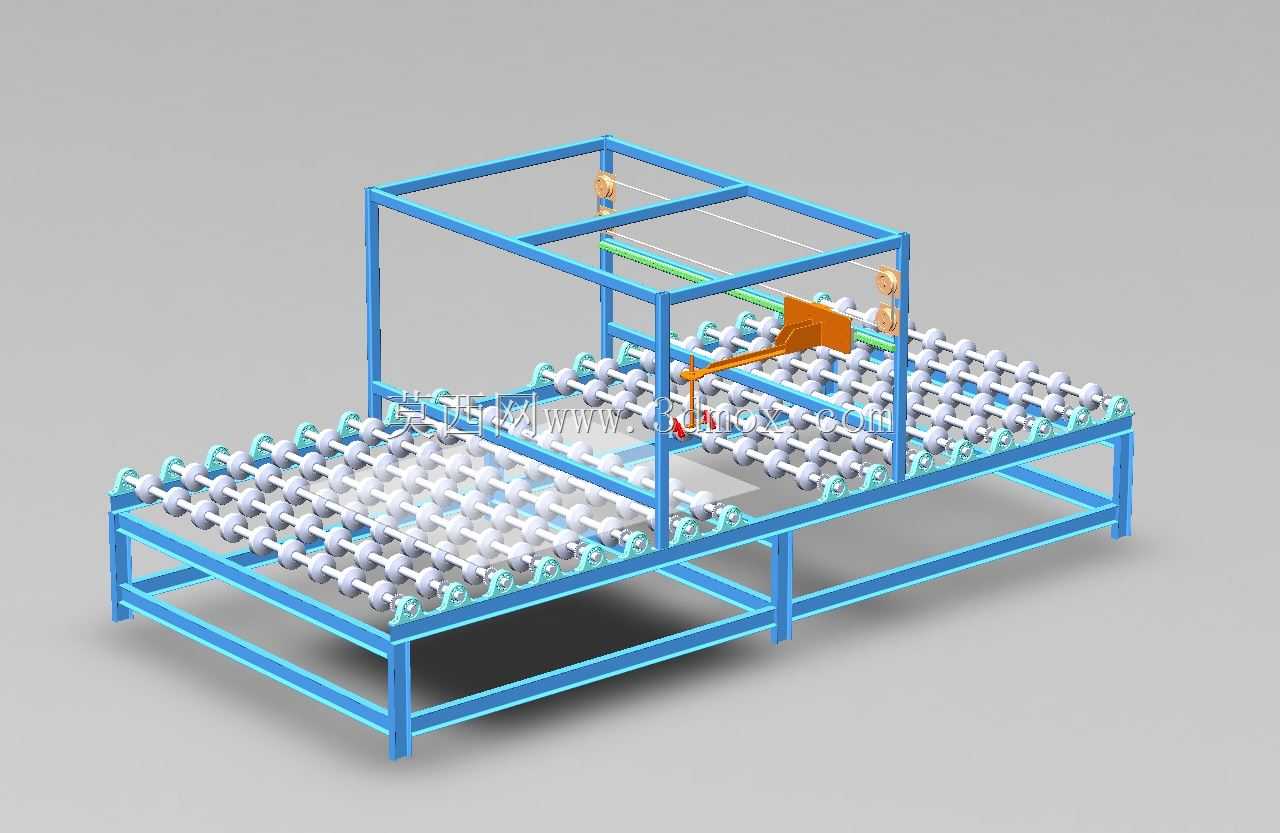

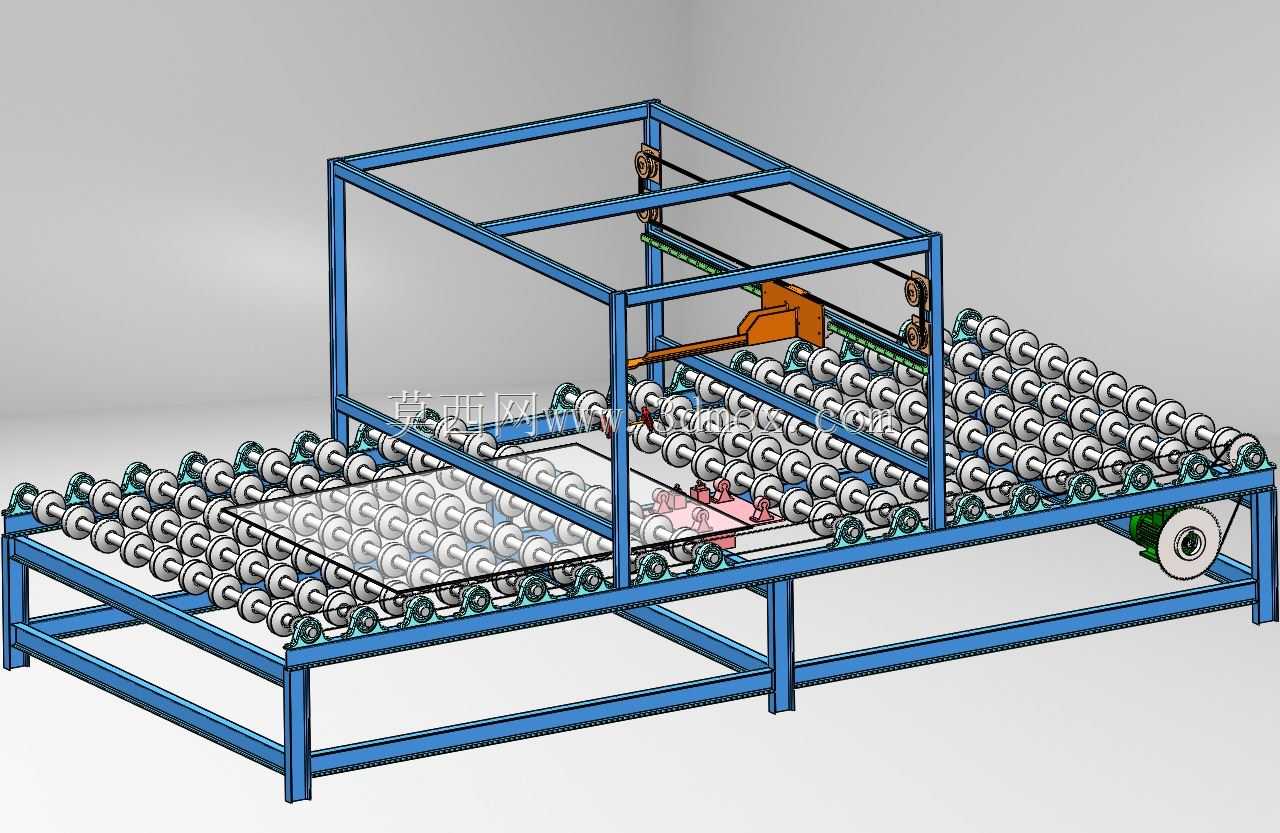

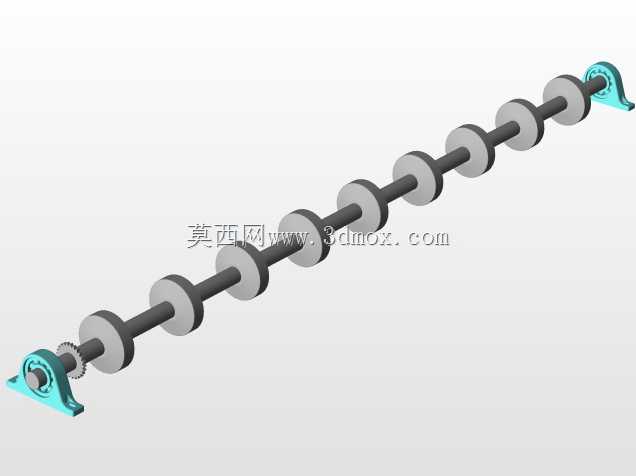

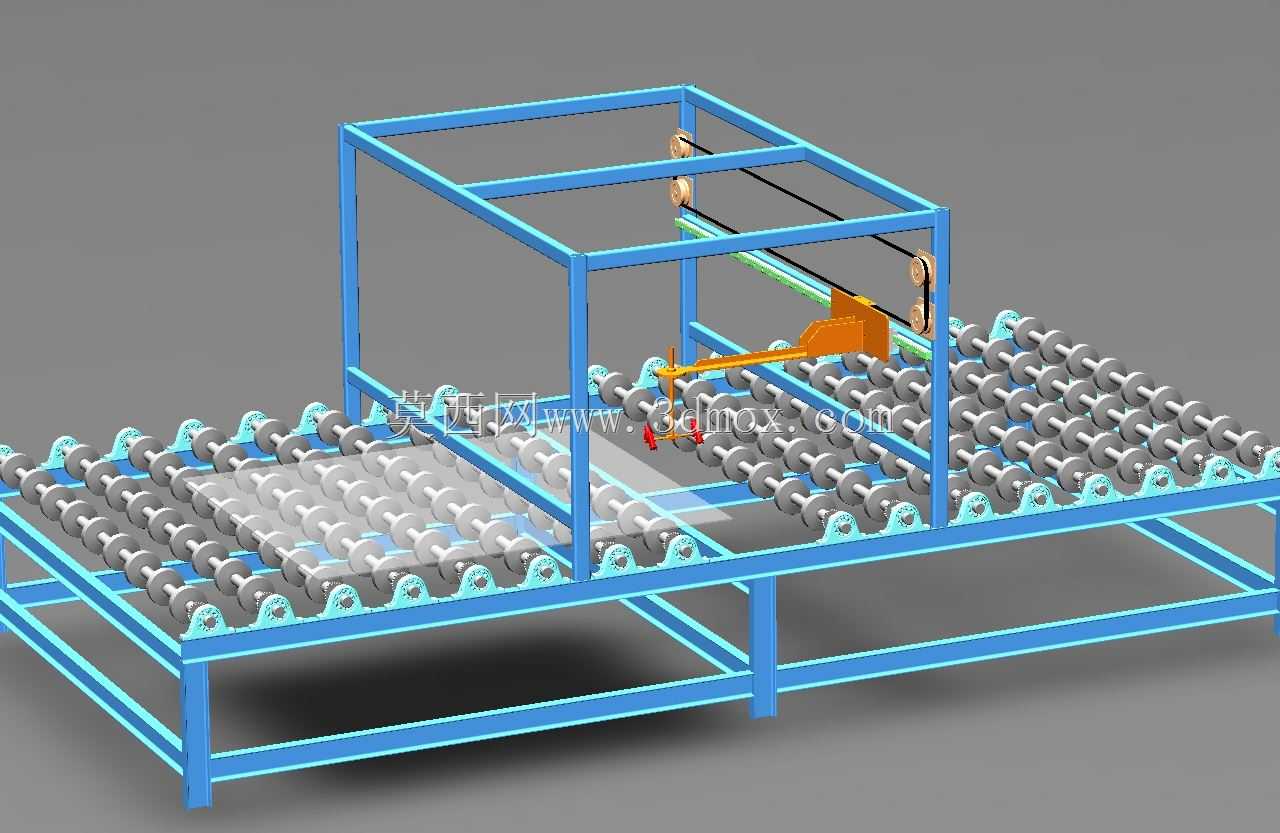

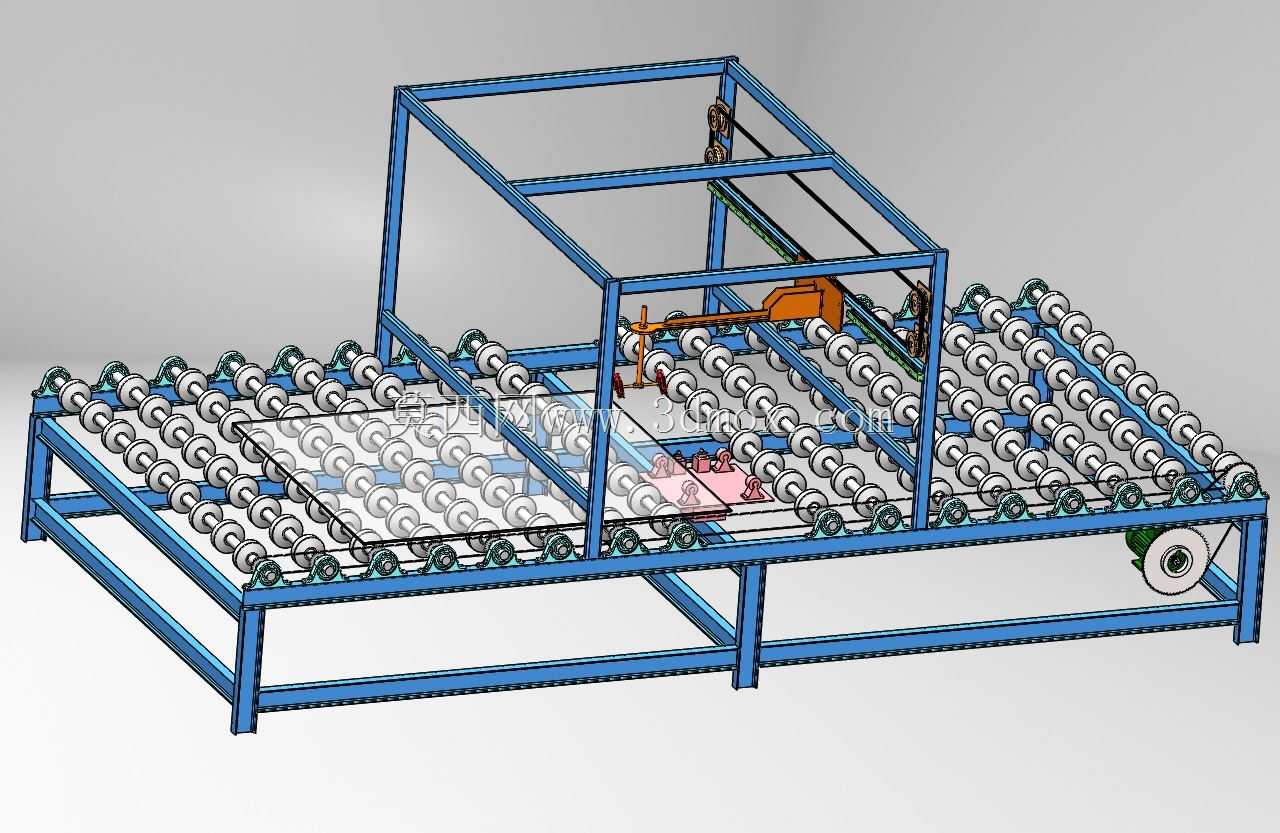

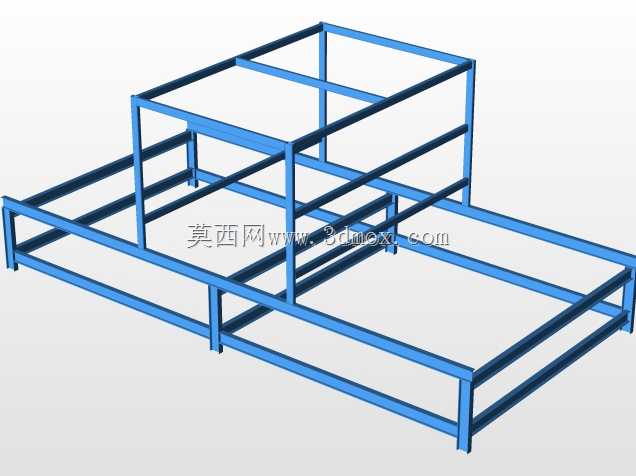

　　该设备主要面向平板类工件尤其是建筑玻璃、家电玻璃面板的表面漆层喷涂工序，适配连续化流水线生产场景，可对接前端玻璃上片台、后端固化烘道组成完整表面处理产线，替代传统人工持喷枪作业的模式，解决人工喷涂膜厚不均、漆雾散逸危害作业人员健康、生产效率波动大的痛点。设备主体采用方通焊接机架作为承载基础，整体框架做喷塑防锈处理，底部预留可调脚杯安装位，可适配车间地面不平整工况调整设备水平，安装时需预留前端上料、后端下料的操作空间，设备两侧需预留至少600mm的维护通道，方便日常更换喷嘴、调整输送辊间距、检修传动组件。输送段采用满布式万向福来轮辊道结构，辊轮采用耐磨尼龙材质，既可以保证玻璃板材平稳直线输送，也可适配小幅宽度调整的工件通过，

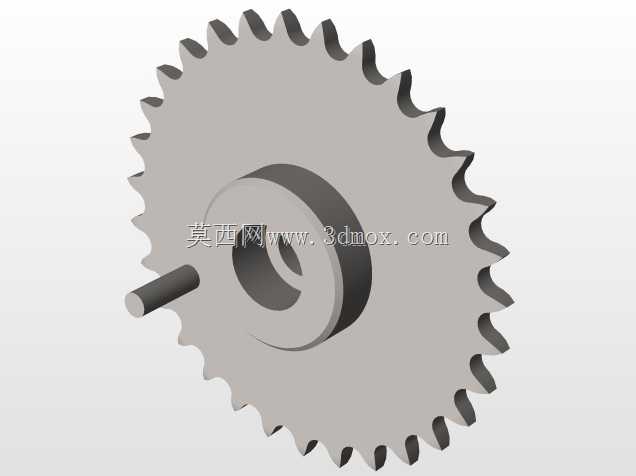

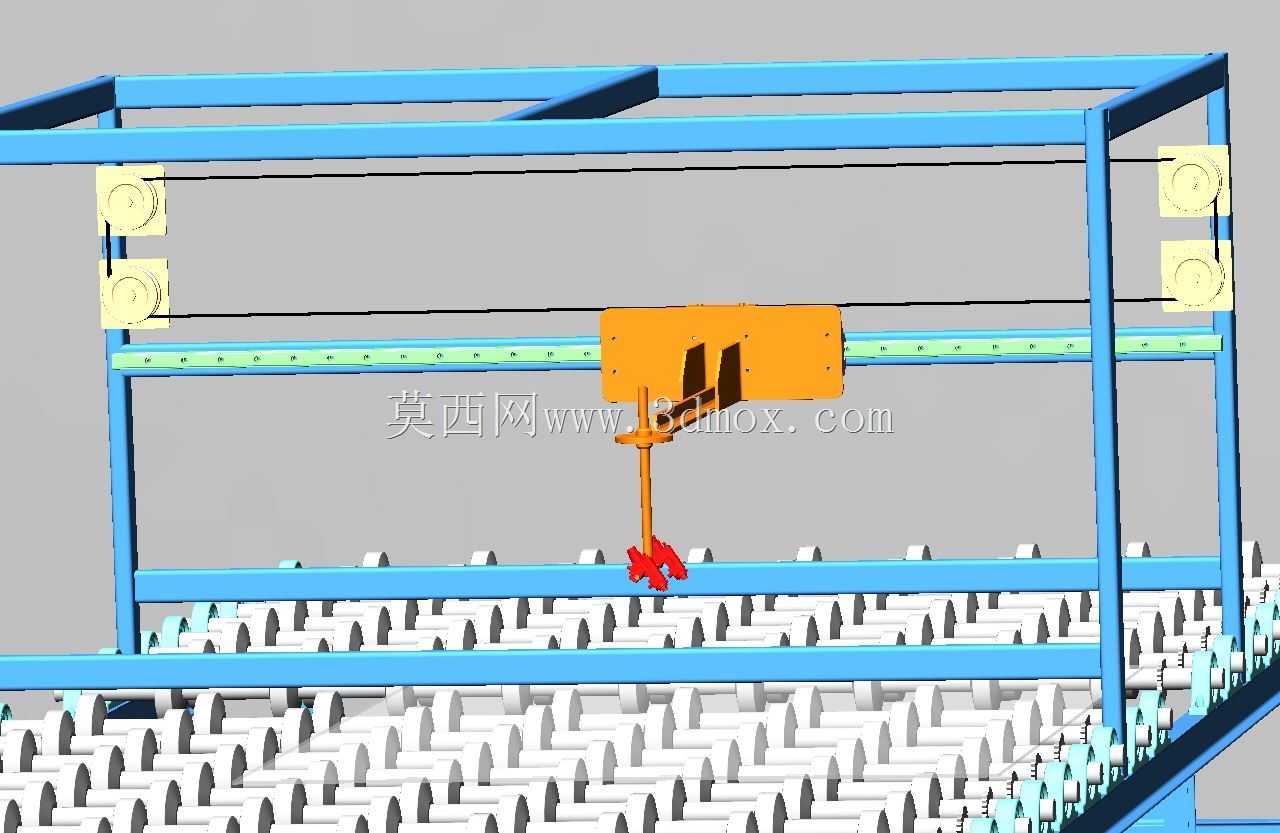

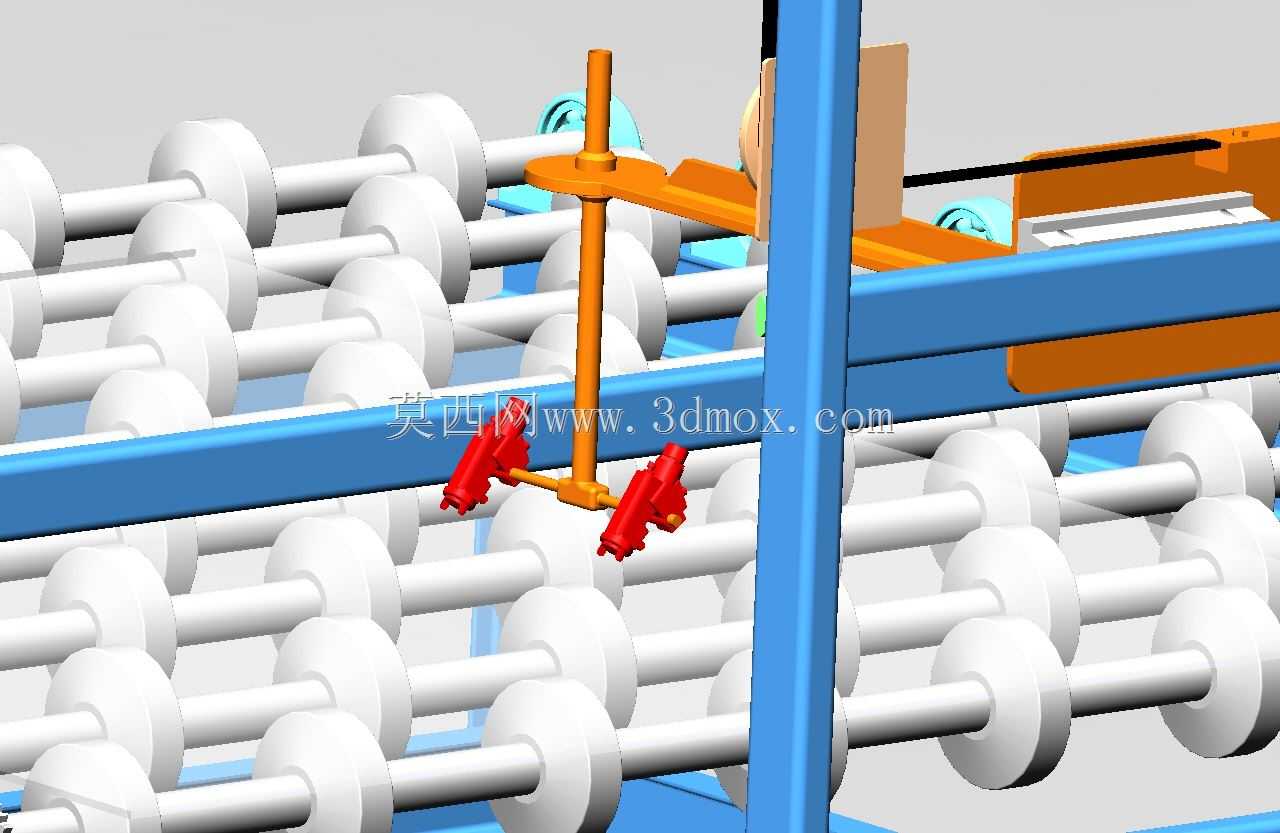

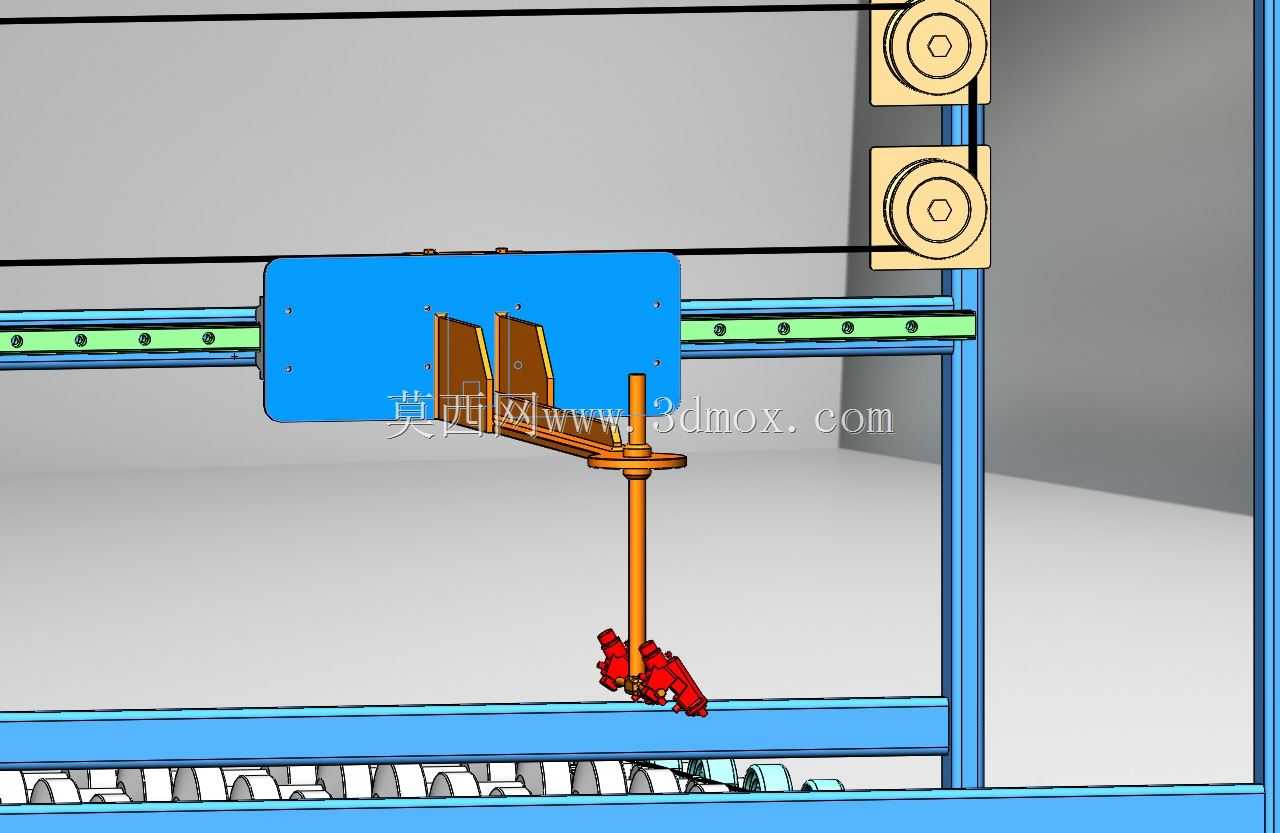

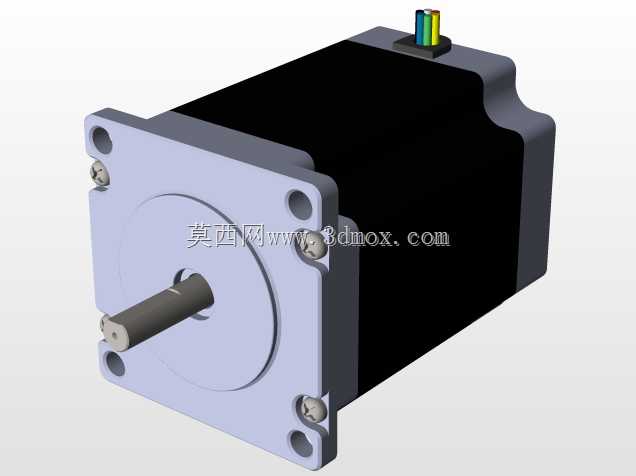

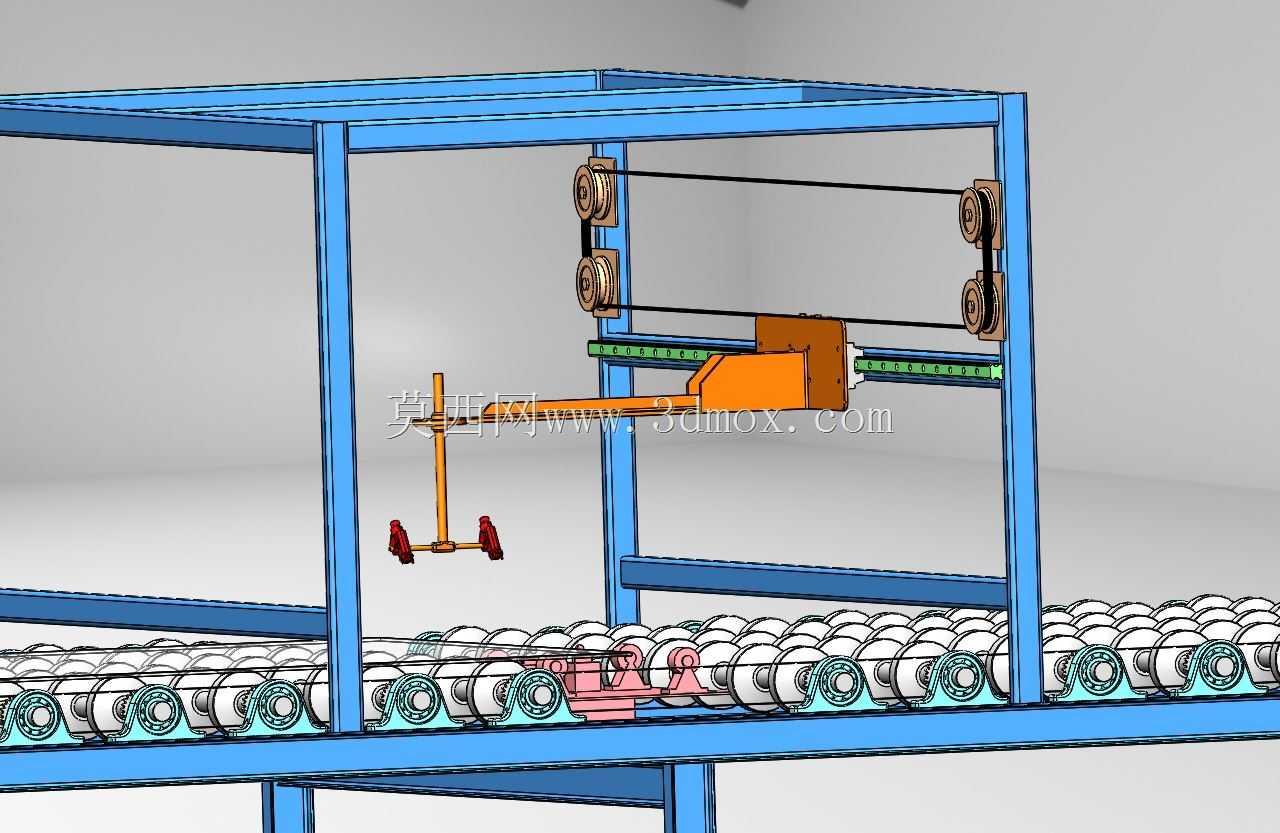

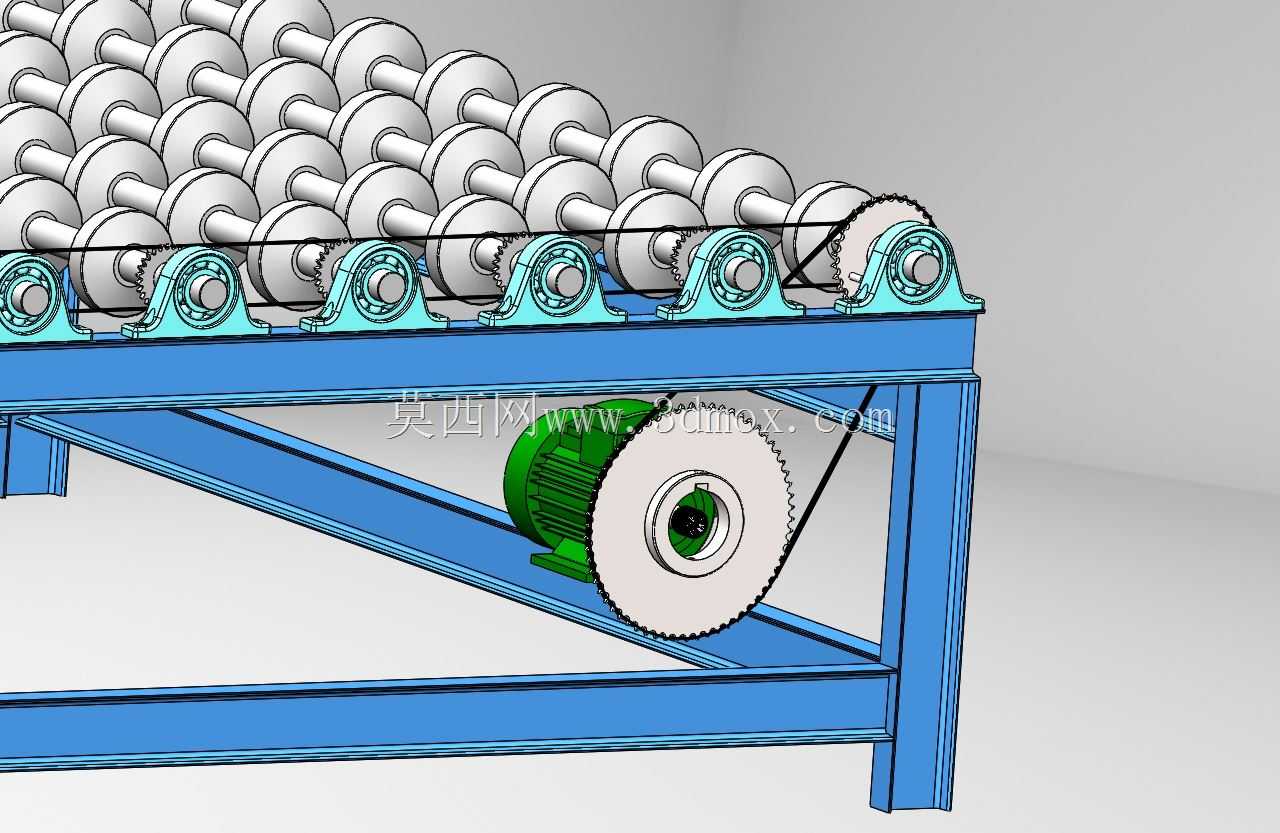

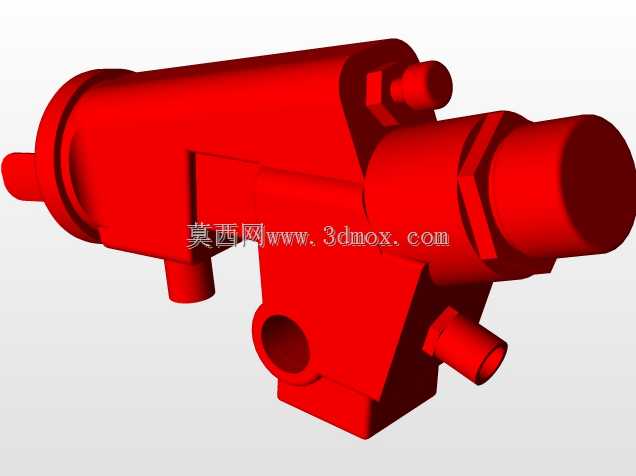

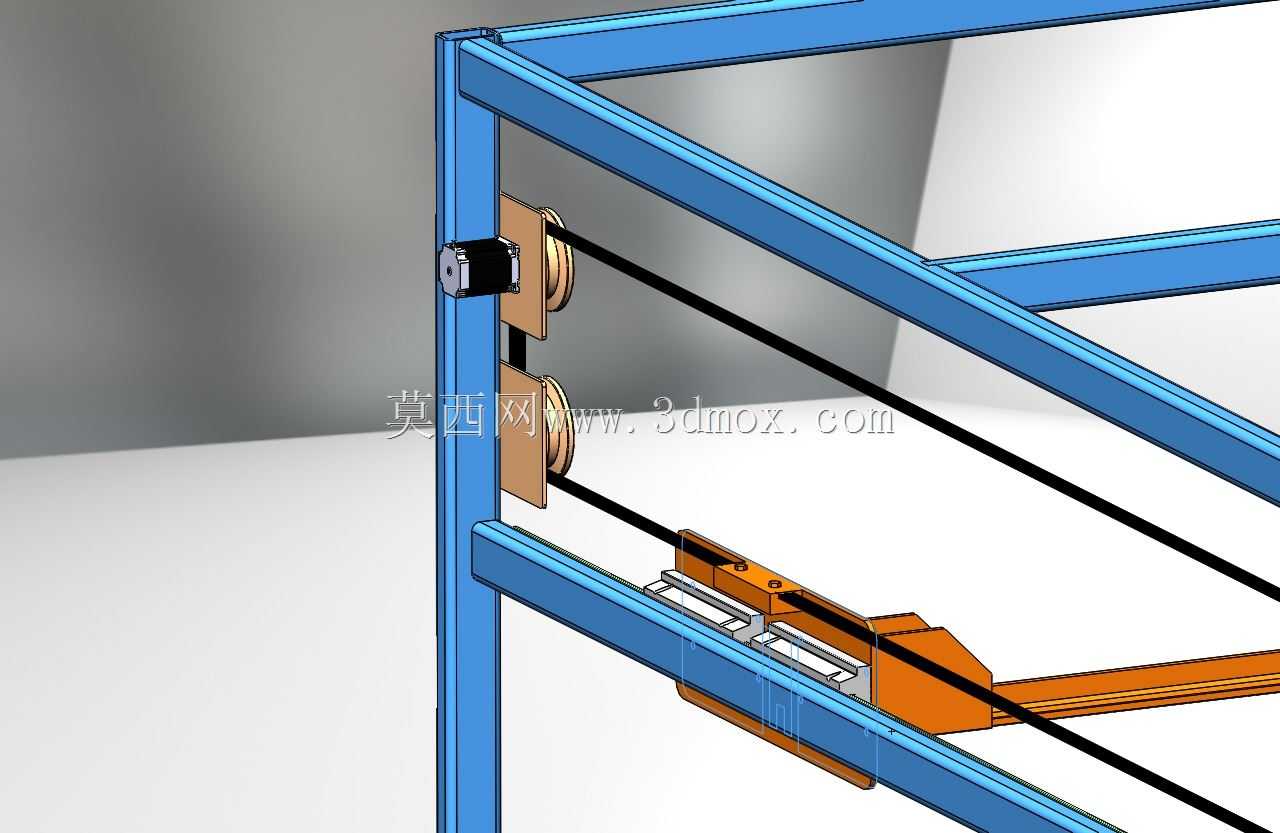

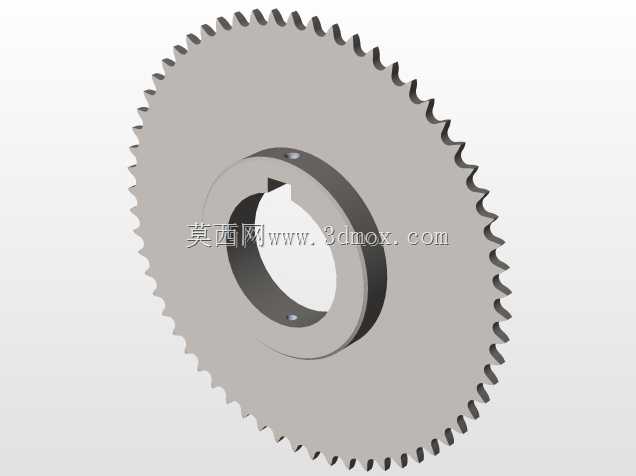

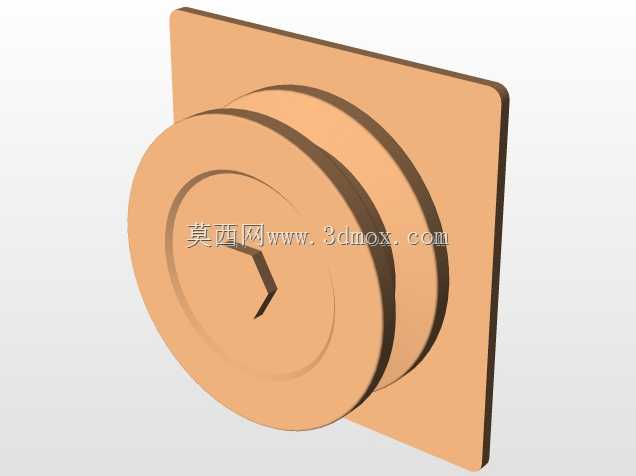

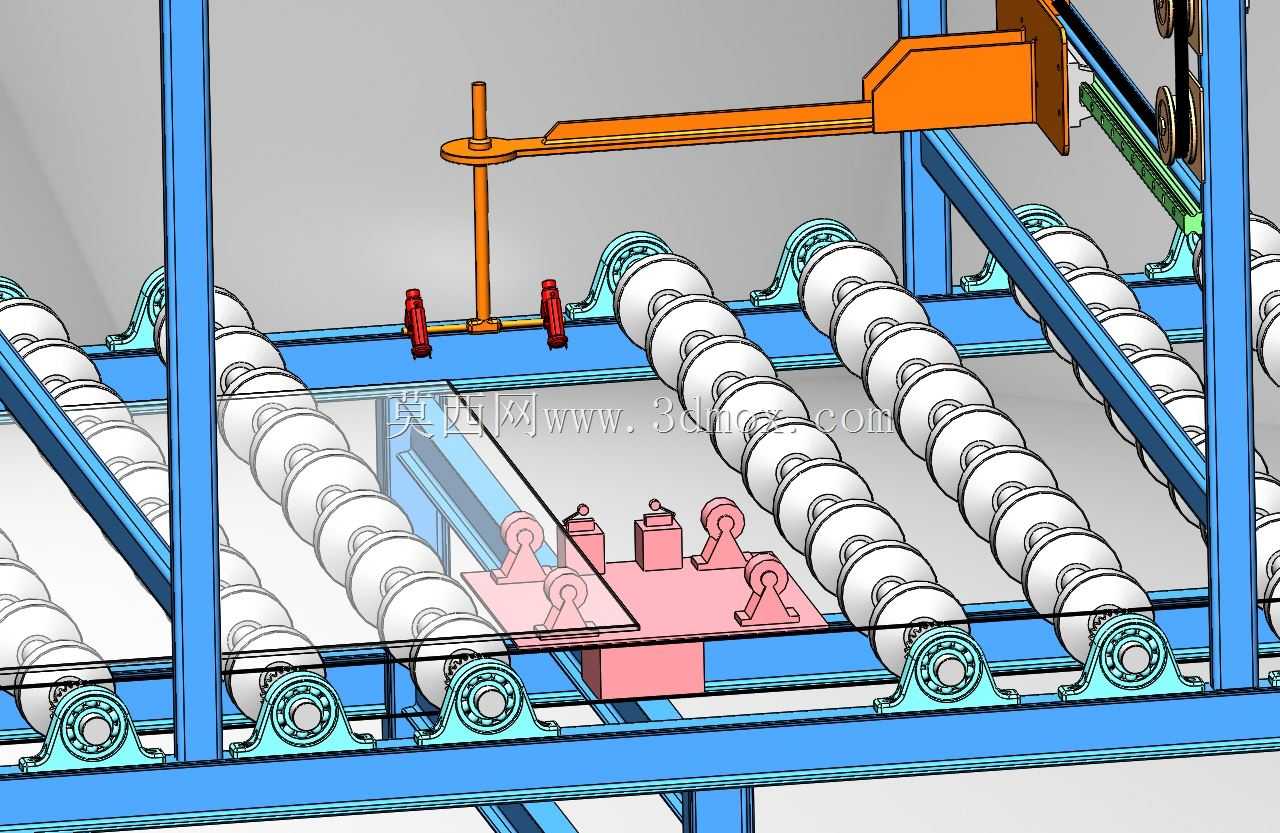

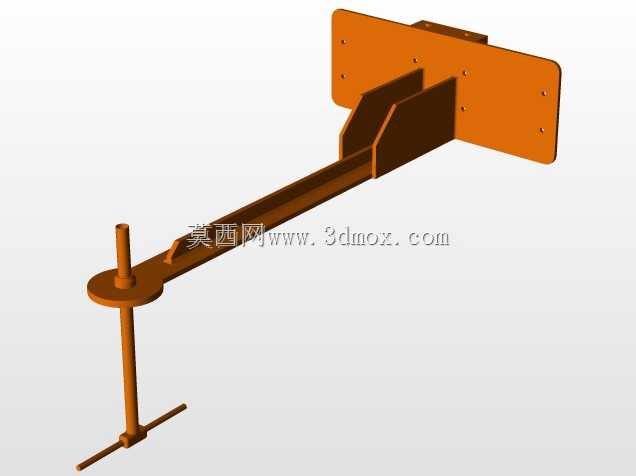

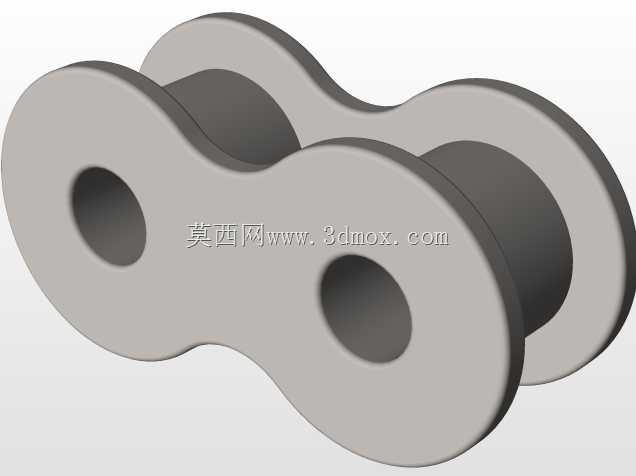

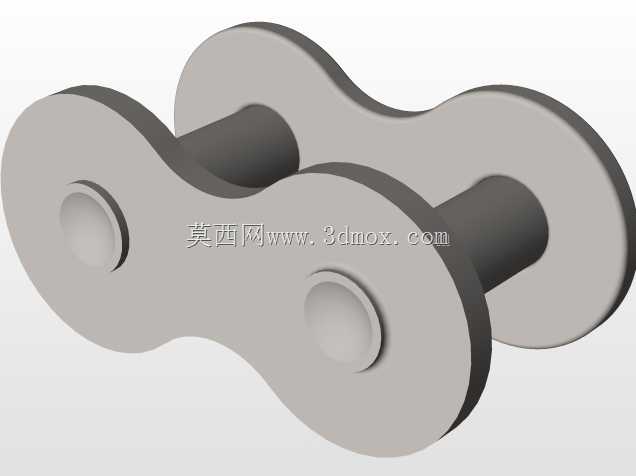

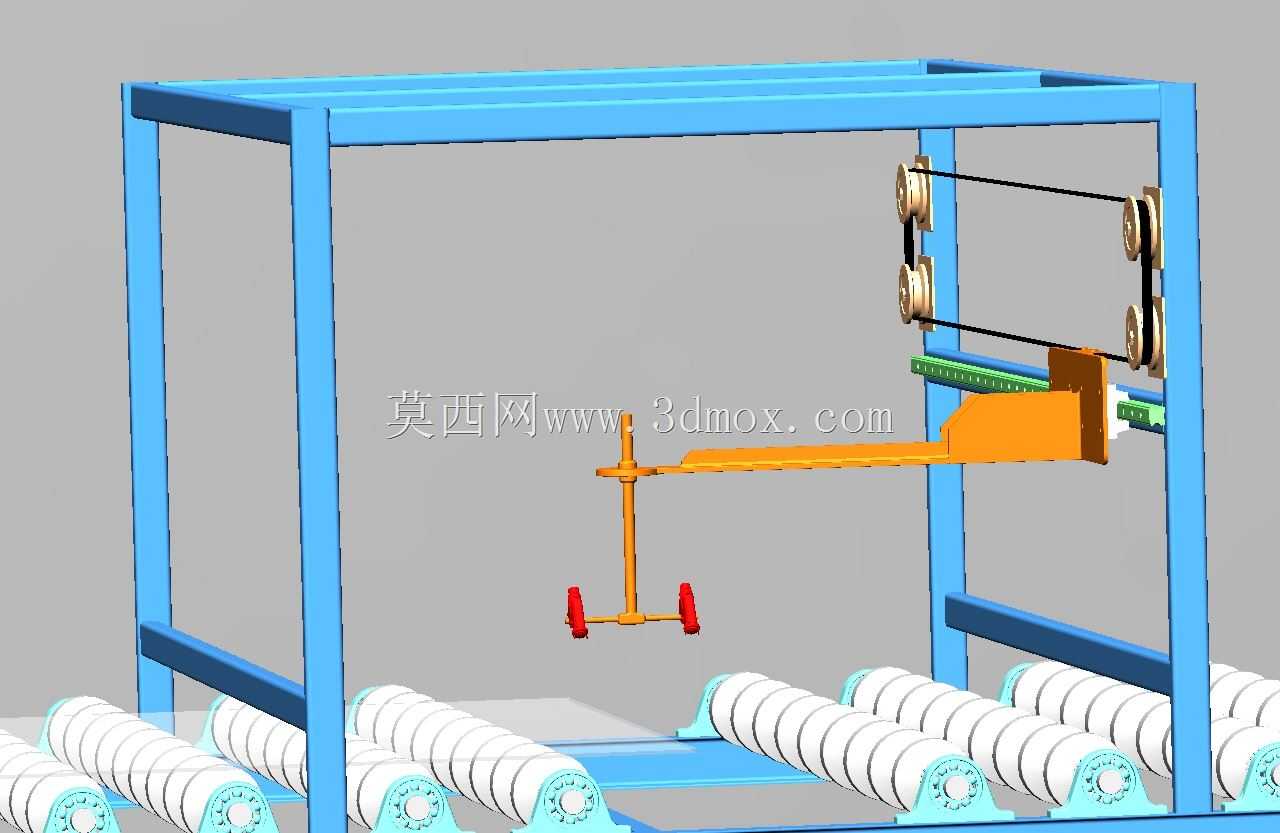

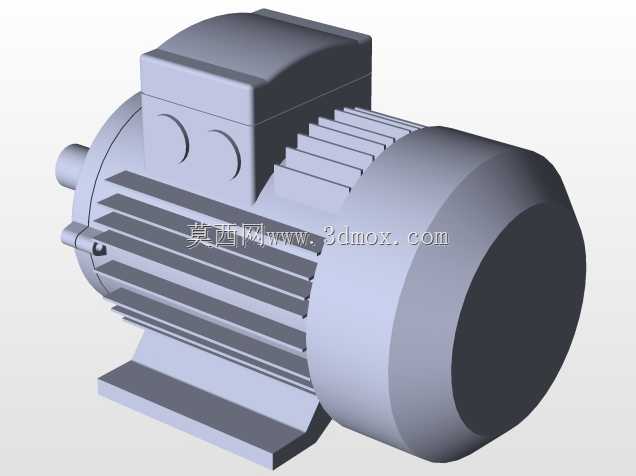

　　输送动力由端部减速电机通过链传动驱动所有辊轮同步运转，输送速度可通过变频调节匹配不同喷涂厚度的工艺要求，避免速度过快导致漆层流挂、速度过慢导致生产节拍拖沓。喷涂作业区设置半封闭防护框架，框架侧面可加装透明亚克力防护板，减少漆雾向外散逸，喷涂执行组件采用龙门式移动结构，喷枪安装在可横向往复移动的滑台上，滑台通过同步带传动实现沿工件宽度方向的匀速往复运动，可根据工件的实际宽度调整往复行程，减少空走行程提升喷涂效率，喷枪的高度、喷涂角度、出料压力均可根据漆料类型、工艺要求做手动微调，适配底漆、面漆、保护漆等不同漆种的喷涂需求。设计时重点考虑了漆雾收集的配套空间，设备底部预留漆雾过滤棉安装槽，可对接车间废气抽排系统，

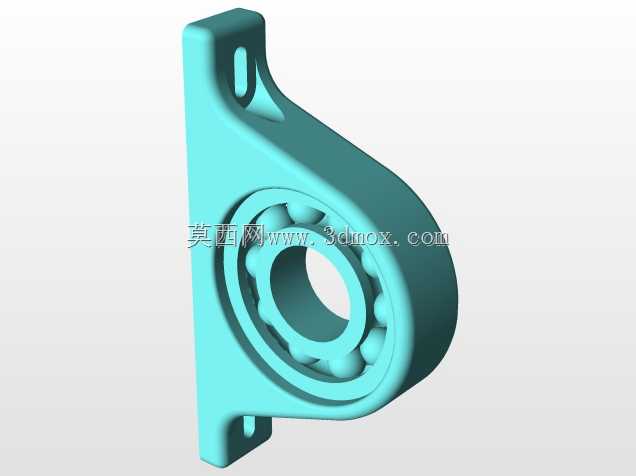

　　将散逸的漆雾经过滤后排出，符合车间环保作业要求；传动组件全部布置在辊道下方的机架内侧，做防漆雾遮挡防护，避免漆雾粘附在传动链条、轴承位置导致设备卡滞故障，日常维护仅需定期清理防护挡板上的积漆、检查辊轮转动灵活性即可，降低产线运维的工作量。该设备可适配厚度3-12mm的平板玻璃工件，也可通过更换适配辊轮扩展至金属平板、装饰板材等其他平面工件的喷涂作业，设备进料端高度可根据上下游设备的输送高度做适配调整，保证工件过渡顺畅无卡滞。
