通讯产品壳体精密注塑成型模具结构

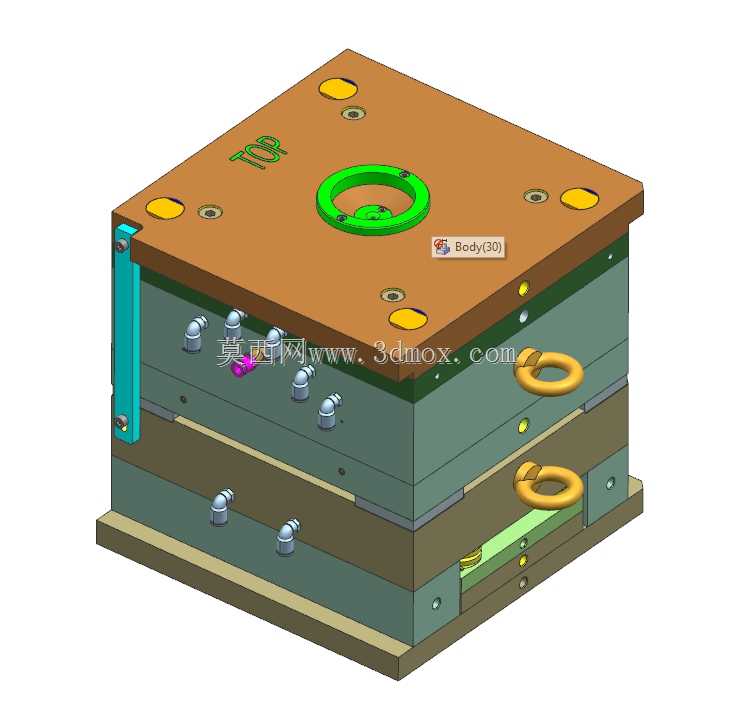

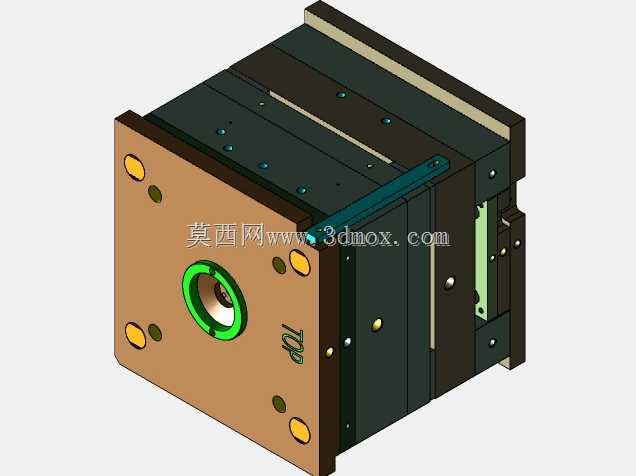

　　这套模具主要面向消费类通讯终端塑料壳体的批量注塑成型工序，在3C电子制造的注塑车间产线中，这类模具直接决定了壳体件的尺寸精度、外观质量与成型周期，是通讯产品结构件量产环节的核心工艺装备。从实际生产场景来看，该模具适配卧式注塑机的安装接口，模架整体采用标准龙记模架为基础改制，定模侧的面板直接对接注塑机的固定模板，定位圈与机台射嘴中心严格同轴，保证注塑过程中浇注料流不会出现偏射、漏胶的问题；动模侧通过压板固定在注塑机移动模板上，顶出板与机台的顶杆位置匹配，开模后可平稳将成型件从型芯上顶出，避免顶白、顶穿等外观缺陷。设计思路上优先考虑了通讯壳体的薄壁特性，这类6s规格的通讯产品壳体壁厚通常在1.2-1.8mm之间，熔体填充流程长，

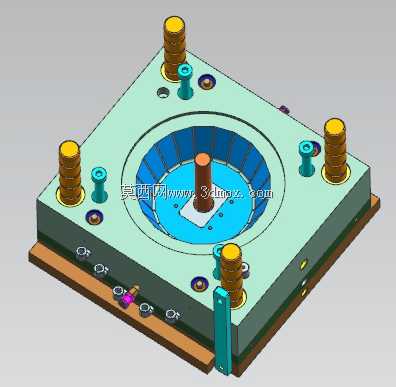

　　因此浇注系统采用了偏心潜伏式浇口，浇口开设在壳体内侧非外观面，开模时可自动切断浇口凝料，省去后续人工剪浇口的工序，同时避免浇口痕迹留在产品外观面影响后续喷涂、丝印工序。冷却回路的排布紧贴型腔与型芯的成型面，在定模侧围绕型腔轮廓设置了环形冷却水道，型芯内部采用了隔水片式的冷却结构，保证成型过程中型芯与型腔的温度均匀，将产品成型周期控制在合理区间，同时减少壳体因冷却不均产生的翘曲变形。模架的导向结构采用了四组精密导柱导套，导柱设置在动模侧，导套压入定模模板，合模时可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免出现飞边、错模的问题。在安装边界上，模具整体闭合后的长宽尺寸适配200吨级卧式注塑机的拉杆间距，

　　开模行程满足产品顶出距离加上凝料长度的需求，吊装时模架上的吊环孔位置经过重心核算，可保证模具吊装过程平稳，不会出现倾斜磕碰。模具的排气结构开设在型腔的熔体填充末端，采用排气槽配合排气钢的结构，可快速排出型腔内的空气，避免壳体出现缺胶、烧焦、气泡等成型缺陷，适配ABS、PC+ABS等通讯壳体常用的注塑材料，成型后的产品尺寸精度可达到MT5级，满足通讯产品后续组装的公差要求，不需要额外进行二次修配即可直接进入组装工序。
