鼠标外壳注塑成型模具结构设计

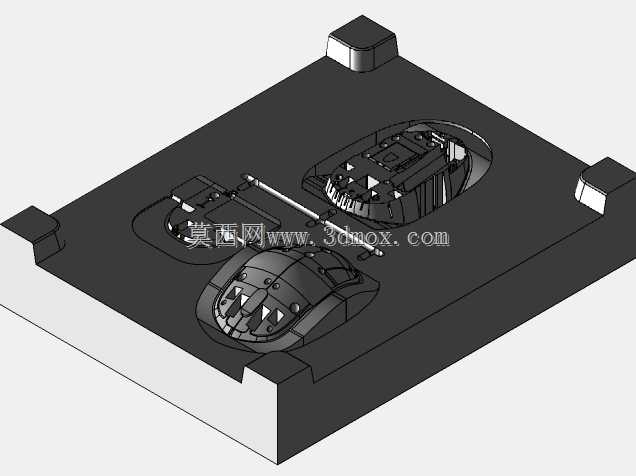

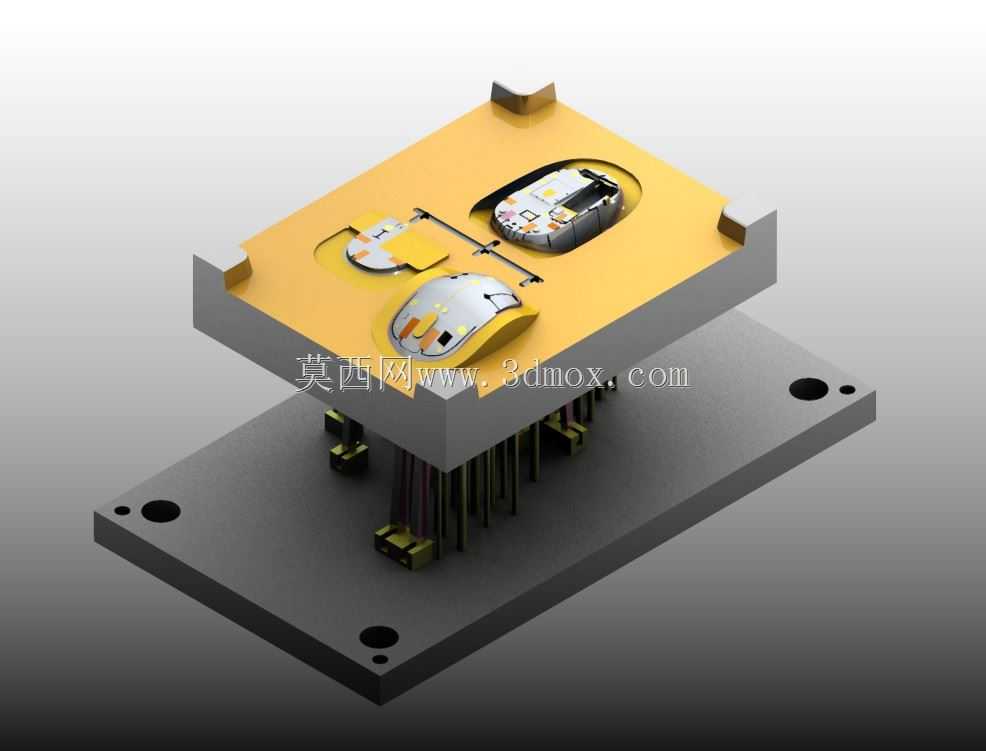

　　这套鼠标外壳注塑模具的设计，完全围绕消费电子外设的量产需求展开，核心适配PC鼠标上下壳的一体化注塑成型工序，在消费电子外设制造的注塑生产环节中，这类精密模具直接决定了鼠标外壳的成型精度、装配契合度与外观质感。从结构布局来看，模具采用两板模标准模架搭配单分型面结构，上下模分别对应鼠标外壳的外观面与内部装配结构，型腔部分精准复刻鼠标外壳的曲面弧度、按键分区与侧边防滑纹理，避免成型后出现缺胶、飞边或者曲面变形的问题，保证外壳和内部PCB板、按键微动、滚轮组件的装配公差控制在0.02mm以内，不会出现装配错位、按键卡滞的问题。型芯侧整合了多组顶针与斜顶结构，针对鼠标外壳内部的卡扣柱、螺丝柱、定位筋等细小结构做了单独的脱模设计，

　　开模时斜顶先完成侧凹结构的抽芯动作，顶针再平稳将成型件推出，不会顶伤外壳内壁的装配结构，也能避免顶出痕迹透到外观面影响产品质感。模架的安装边界完全适配常规120吨卧式注塑机的装模尺寸，定位圈、浇口套的规格匹配注塑机射嘴的通用标准，不需要额外做改装就能直接上机生产，浇口采用侧浇口设计，开设在鼠标外壳的侧边非外观区域，成型后浇口残留容易修剪，不会破坏外观面的完整性。冷却回路采用环绕式布局，在型腔、型芯的成型区域附近均匀布置水路，保证注塑过程中模温均匀，将成型周期控制在合理区间，同时避免因冷却不均导致的外壳翘曲、缩痕问题，尤其是鼠标外壳的薄壁区域，冷却流速做了针对性调整，防止局部冷却过快导致的应力开裂。导向部件采用标准导柱导套配合，

　　合模时的定位精度满足精密注塑的要求，避免长期生产后出现型腔错位导致的产品壁厚不均问题，排气槽开设在型腔末端的合模面上，深度控制在0.02mm，既能顺利排出型腔内的空气，避免出现烧焦、缺胶的缺陷，又不会产生飞边。这套模具的设计充分考虑了量产的稳定性，所有易损耗的顶针、导套等部件都采用标准件，后期维护更换不需要单独定制，能有效降低生产中的维护成本，成型出的鼠标外壳不需要大量后处理工序，修剪浇口后就能直接进入装配环节，适配中小批量的鼠标产品生产需求。
