地板清洁工具内部支撑基础结构件

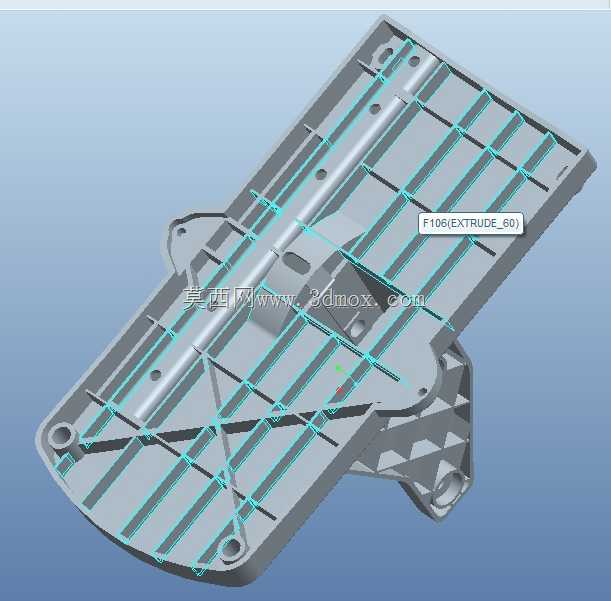

　　该结构件是手持或立式地板清洁设备的核心内部承载基座，日常家用场景中，清洁设备需要长期承受滚刷组件、储液箱、电池模组的叠加重量，同时还要应对用户推动设备时产生的侧向推力、磕碰冲击力，以及清洁过程中接触水渍、清洁剂带来的腐蚀影响，因此这个基础件的设计直接决定了整机的使用寿命与运行稳定性。从结构设计逻辑来看，整个零件采用一体化注塑成型思路，主体为薄壁壳体结构，为了在控制整体重量的前提下保证结构刚性，背面排布了纵横交错的网格状加强筋，主加强筋沿零件长轴方向贯通布置，对应上方安装的电池、电机等重量集中部件的载荷传递路径，斜向加强筋则填充在主加强筋的网格间隙中，分散局部受冲击时的应力，避免薄壁区域出现应力开裂。零件边缘设置了多个带安装孔的凸台，

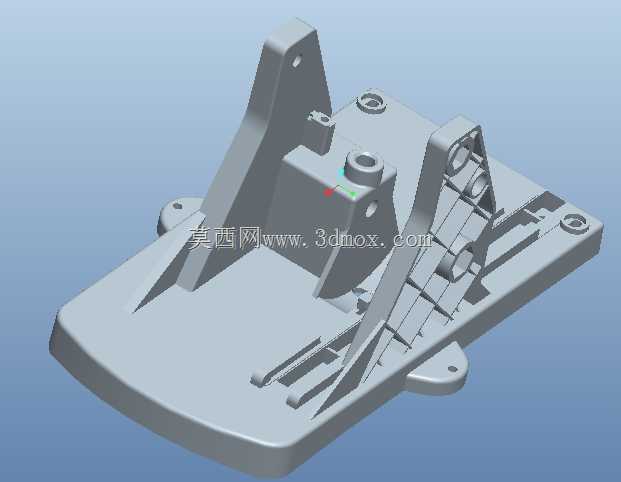

　　这些凸台的高度经过精准匹配，分别对应外壳卡扣、滚刷端盖、水路组件的安装位置，安装孔内预留了自攻螺丝的攻入余量，凸台根部做了圆角过渡，避免螺丝锁附时出现凸台崩裂的问题。零件一侧的异形凸起结构是电机与传动组件的安装位，该位置的壁厚比主体区域厚1.5mm，周围额外布置了放射状的短加强筋，用来抵消电机运转时产生的高频振动，避免振动传递到外壳导致用户握持时出现麻手的问题。零件上预留的长条形通孔是水路与线束的走线路径，通孔边缘做了翻边处理，防止装配时尖锐边缘割伤水管或线束绝缘层。从安装边界来看，该零件的整体外形完全贴合清洁设备的外壳内腔轮廓，边缘与外壳内壁的间隙控制在0.5mm以内，既可以保证装配时的顺利对位，

　　也能避免设备运行时内部结构出现晃动异响。零件底部的平面度公差控制在0.2mm以内，保证底部与滚刷组件、底盖装配时的贴合度，防止清洁过程中出现污水渗漏的问题。在实际选型适配时，需要注意该零件的安装孔位间距与对应机型的外壳、功能组件完全匹配，加强筋的排布方向要对应主要载荷的传递方向，避免出现刚性不足导致的变形问题，同时材质选用耐常见家用清洁剂腐蚀的改性PP材料，保证长期接触清洁液体不会出现材质脆化的情况。
