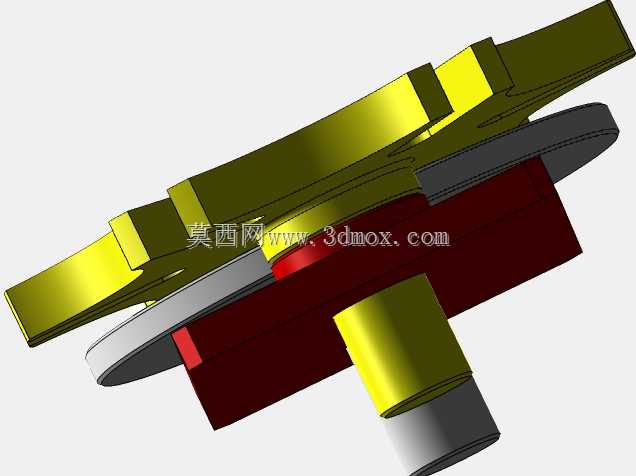

六槽外啮合槽轮间歇传动机构结构

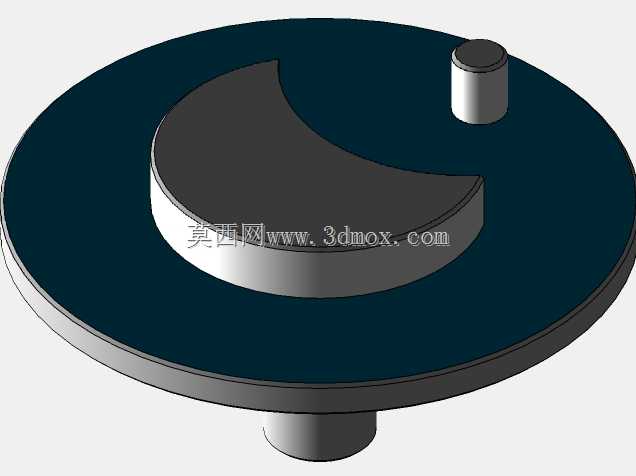

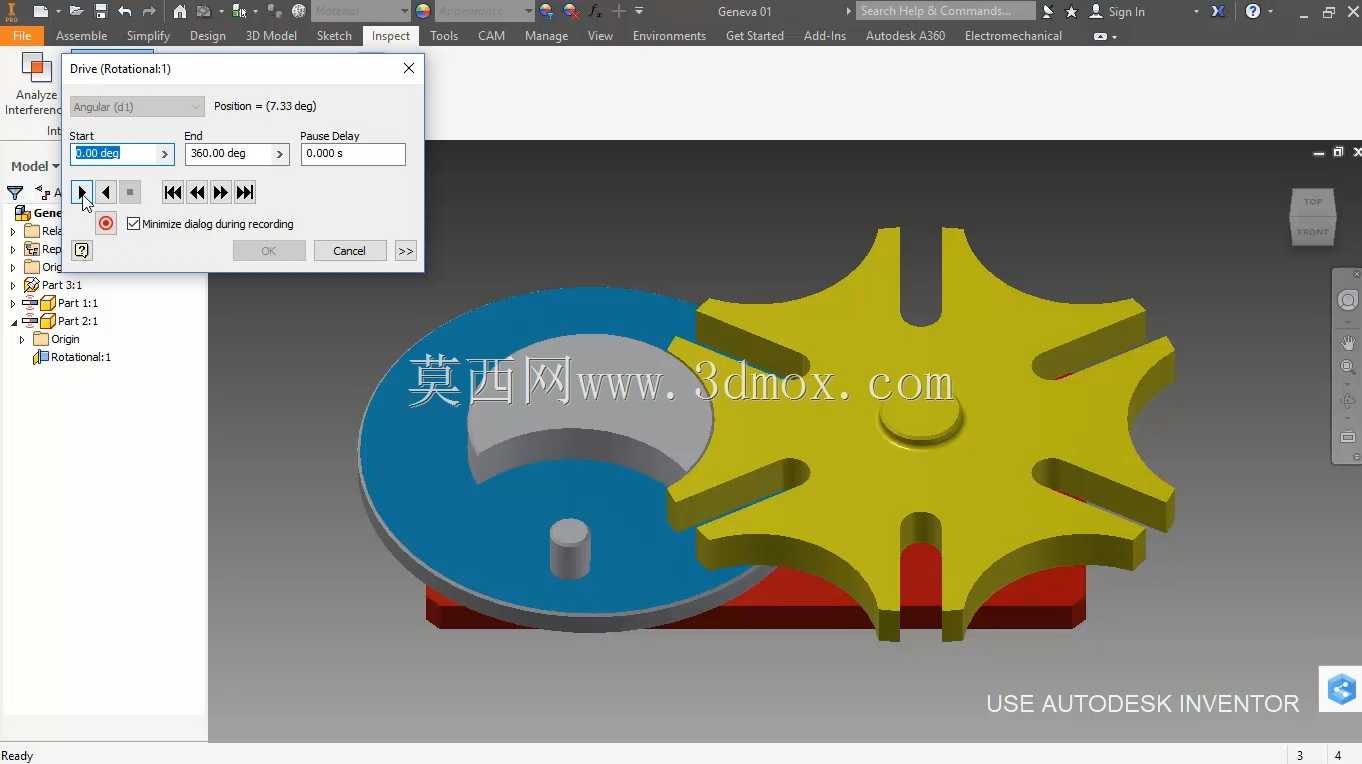

　　这套间歇传动结构核心采用外啮合六槽槽轮配合圆柱拨销的经典构型，主要应用在需要周期性转位、分度送料的自动化工位场景中，比如轻工包装线的盒体转位、多工位装配台的步进送料、印刷设备的走纸分度环节，这类场景普遍要求从动件在单次转位后能获得精准的锁止定位，避免工位偏移影响加工或装配精度。从结构设计逻辑来看，主动拨盘上的圆柱销在进入槽轮径向导槽时，会带动槽轮完成固定角度的回转，当圆柱销脱离导槽后，拨盘上的圆弧锁止面会与槽轮的内凹圆弧面完全贴合，此时槽轮被完全锁止无法转动，直到下一个拨销进入导槽才会启动下一次转位，六槽构型对应的单次转位角度为60度，相比四槽槽轮，转位过程的冲击更小，运动平稳性更优，适合中低速、对分度精度有一定要求的工位。

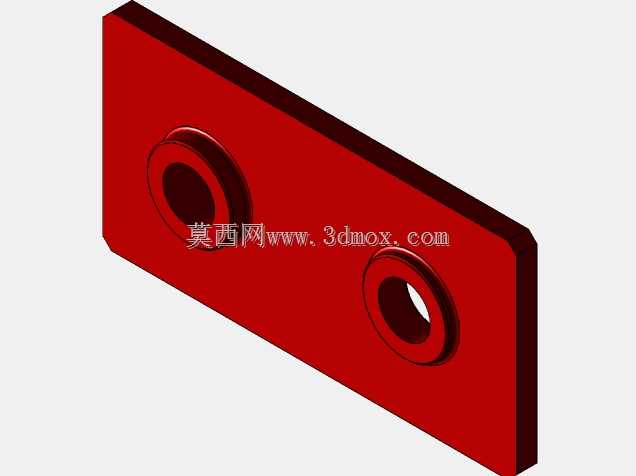

　　设计过程中需要重点控制拨销与导槽的配合间隙，间隙过大会导致转位起始和终止阶段存在明显的冲击振动，加速配合面磨损，间隙过小则会在装配时出现卡滞，无法顺畅完成转位动作；锁止弧的配合精度直接决定了静止阶段的定位可靠性，锁止弧的半径需要与槽轮凹弧半径完全匹配，同时要保证拨销脱离导槽的瞬间，锁止弧刚好进入贴合位置，避免出现短暂的自由度失控。安装边界方面，整套机构的轴向尺寸需要根据安装空间做适配，拨盘与槽轮的中心距是核心安装参数，直接决定了拨销的回转半径和槽轮的径向尺寸，中心距偏差会导致拨销进入导槽时出现别卡，甚至无法完成完整的转位动作；安装时需要保证拨盘与槽轮的端面完全平行，两轴的平行度公差需要控制在合理范围内，

　　否则会导致拨销与导槽侧面出现偏磨，缩短机构使用寿命。实际应用中，这类槽轮机构相比棘轮传动，运转噪音更低，分度精度更高，相比凸轮间歇分割器，结构更简单，加工成本更低，维护难度更小，适合在中低速、载荷不大的间歇传动场景中使用，设计时可以根据实际需要的分度数调整槽轮的槽数，搭配不同数量的拨销来调整工位转位的节拍，满足不同生产线的工位排布需求。
