城市地铁隧道施工硬岩掘进刀盘结构

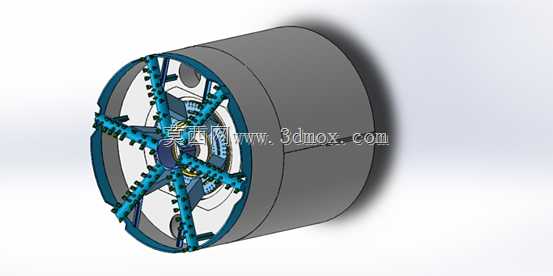

　　城市核心区地铁隧道施工受地面建筑密集、地下管线交错、地层软硬不均等多重边界约束，常规钻爆法难以满足沉降控制、施工效率与环保要求，这类全断面岩石掘进刀盘正是适配软岩到中硬岩地层的核心破岩执行部件，直接决定单循环进尺速度与成洞质量。从结构设计逻辑来看，刀盘采用厚壁圆筒式承载基体，前端辐条采用对称放射式布局，六组主辐条沿周向均匀分布，每根辐条上按破岩轨迹差序布置多组滚刀刀座，相邻滚刀的切削轨迹在掌子面形成无盲区覆盖，避免局部岩脊残留造成偏磨或卡机。刀座安装面预留了±1.5°的倾角调整余量，可根据实际掘进段的岩石单轴抗压强度调整滚刀的切入角，在软岩段增大切入角提升破岩效率，在硬岩段减小切入角降低单刀载荷，延长滚刀使用寿命。

　　刀盘中心区域布置中心鱼尾刀，针对掌子面中心区域岩石自由面少、破碎难度大的特点，中心刀采用高出主切削面120mm的突出设计，预先在掌子面中心开出楔形卸荷槽，为主辐条上的正滚刀创造二次破岩的自由面，大幅降低整体破岩扭矩。辐条间隙设置合理的出渣通道，通道开口率控制在28%左右，既保证破碎后的岩渣能及时被刀盘后方的渣斗收集输送，又避免开口过大造成刀盘整体刚度下降，在砂卵石地层还能有效阻挡大粒径卵石进入刀盘后方造成主轴承磨损。刀盘背部设计有与主驱动法兰对接的定位止口，止口采用H7/h6的过渡配合公差，连接螺栓采用10.9级高强度铰制孔螺栓，均匀布置在法兰圆周上，可传递最大8500kN·m的额定掘进扭矩，满足长距离连续掘进的载荷要求。

　　刀盘外缘设置有耐磨保护环，采用堆焊耐磨焊条的工艺处理，硬度达到HRC58以上，可抵御隧道洞壁围岩的摩擦损耗，减少刀盘外径磨损造成的超挖或卡机风险。针对城市地铁施工常见的上软下硬地层，刀盘还预留了侧向注入口的安装位置，可在掘进过程中向掌子面注入膨润土或泡沫改良剂，降低渣土的黏聚力，减少刀盘结泥饼的概率，同时降低掘进过程中的地层扰动，将地面沉降控制在规范允许的30mm范围内。整个刀盘的结构设计充分考虑了地下施工的维护便利性，所有滚刀刀座都采用背装式结构，作业人员可在刀盘后方的常压舱内完成滚刀更换，无需进入带压的掌子面区域，大幅缩短换刀作业时间，同时降低带压作业的安全风险。
