手动双孔办公纸张打孔器结构设计

　　这款手动打孔器主要面向纸质文件装订前的孔位加工场景，常见于行政办公室、资料室、文印中心、学校教务档案整理以及企业图纸归档环节。它的作用不是承担大批量工业冲孔，而是在桌面环境中对少量纸张进行快速、整齐、重复定位的双孔加工，使后续文件夹、活页夹、装订环能够顺利穿入。实际使用时，纸张先抵靠底座前缘和侧向定位边，操作者压下长手柄，冲头沿导向结构向下运动，在纸面上形成标准孔；松开手柄后，弹性回位部件将压臂抬起，纸屑则通过底座通道落入集屑空间。

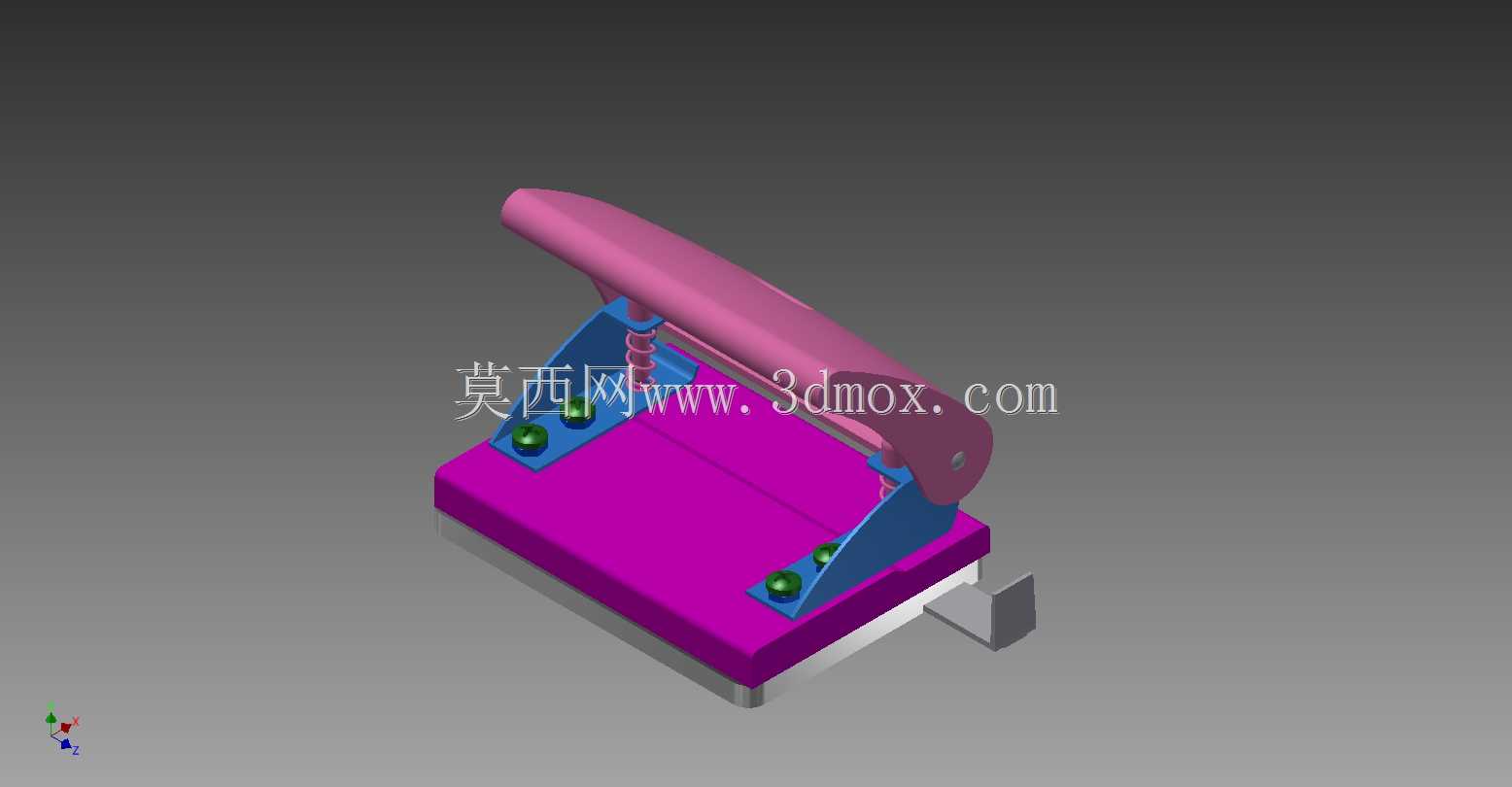

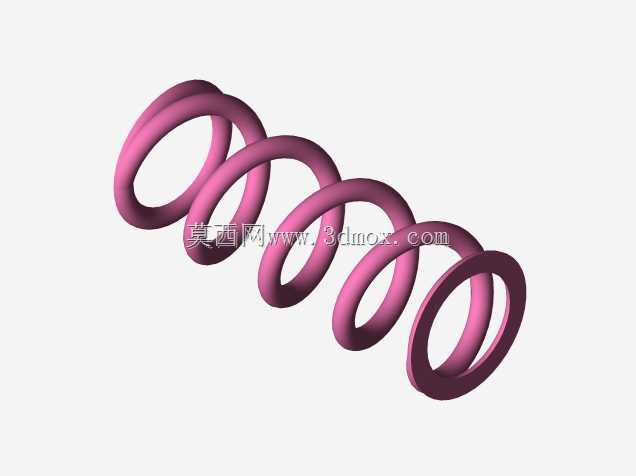

　　从结构思路看，该装置把人力输入、杠杆增力、冲头导向、纸张定位和废料收集集中在一个紧凑底座上。上部粉色压臂采用较长力臂，目的在于降低手部按压力；压臂与蓝色支架之间通过铰接点传递运动，使手柄末端的弧线运动转化为冲头近似垂直的下行行程。冲头区域设置弹簧回位结构，冲孔完成后不需要手动抬升机构，弹簧能够把压臂和冲杆恢复到初始位置。底座承担整机稳定性和定位基准双重功能，宽大的底面可以分散按压时的倾覆力矩，前缘挡边则控制纸张伸入深度，避免孔边距不一致。

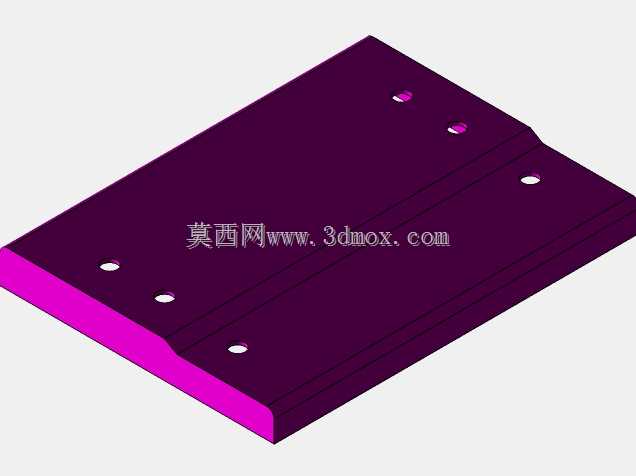

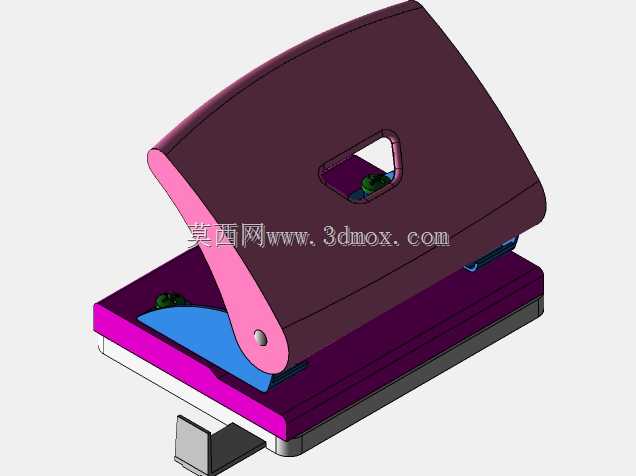

　　外形上，整机由底座、冲孔座、侧向支架、长压柄、冲头、复位弹簧、定位标尺和纸屑盒等部分组成。底座呈扁平矩形，适合放置在普通办公桌或工作台上；压柄向上并向后延伸，握持区域较长，手掌下压时受力面更充分。冲孔座上可见两个冲孔位置，孔距按照常见双孔装订习惯布置，适合常规A4文件、报告页和归档资料。底座侧面预留纸屑排出与收纳位置，清理时不需要拆解主要传动部件，只需抽出或打开集屑部位即可。

　　安装边界方面，该设备不属于需要地脚螺栓固定的大型机床，更接近桌面式手动工装。布置时应保证底座四周留有取放纸张的空间，压柄后方需要留出手臂下压和抬升的运动范围，前方则要保证纸张能够平直送入，不能与桌面边缘、文件架或其他文具发生干涉。由于冲孔载荷通过底座传递到桌面，工作台面应保持平整、刚性足够；若台面过软或倾斜，长期使用后可能出现孔位偏移、压臂受力不顺等问题。设备底部可增加防滑垫，以减少按压时的滑移。

　　在功能特性上，这种打孔器的核心是稳定的孔位和轻便的操作体验。纸张定位边决定孔边距，冲头与凹模的同轴度决定切口质量，导向件则控制冲头下行时的侧向摆动。若冲头间隙过大，纸张容易产生毛边或压痕；若导向不足，长期使用后冲头可能偏磨。模型中彩色分区清楚表达了压柄、支架、底座、冲切组件和定位件的装配关系，便于结构设计者观察杠杆比例、铰接位置、冲头布置以及手部操作空间。

　　对于三维建模和机构校核人员，该类产品的建模重点不在复杂曲面，而在运动关系和装配边界。压柄旋转角、冲头有效行程、弹簧压缩量、纸张容纳厚度、底座定位边高度以及冲头中心距，都需要在装配环境中同步检查。尤其要关注压下到底时手柄是否与底座或纸张发生碰撞，冲头穿过纸张后是否进入凹模避让孔，以及弹簧在自由状态和冲孔状态下是否保持合理压缩。底座上的绿色定位件可作为纸张侧向挡点或孔位参考结构，设计时应保证其高度既能挡住纸叠，又不会妨碍纸张取放。

　　从选型角度看，手动双孔打孔器适合低频、小批量、强调便携和低成本的装订准备工作；如果面对厚层纸叠、硬纸板、塑料片或连续批量加工，则需要更大的杠杆力臂、更强的冲头材料以及专门的动力冲孔设备。本结构保留了手动办公机具最典型的机械逻辑：以简单铰接实现增力，以弹簧实现自动回位，以底座挡边实现重复定位，以中空冲切和废料通道完成纸屑排出。整体结构直观、零件数量适中，既可以作为文具产品结构设计参考，也适合用于杠杆传动、冲切导向和桌面工装布局的教学与方案验证。
