倾斜式矿用物料分级振动筛分设备

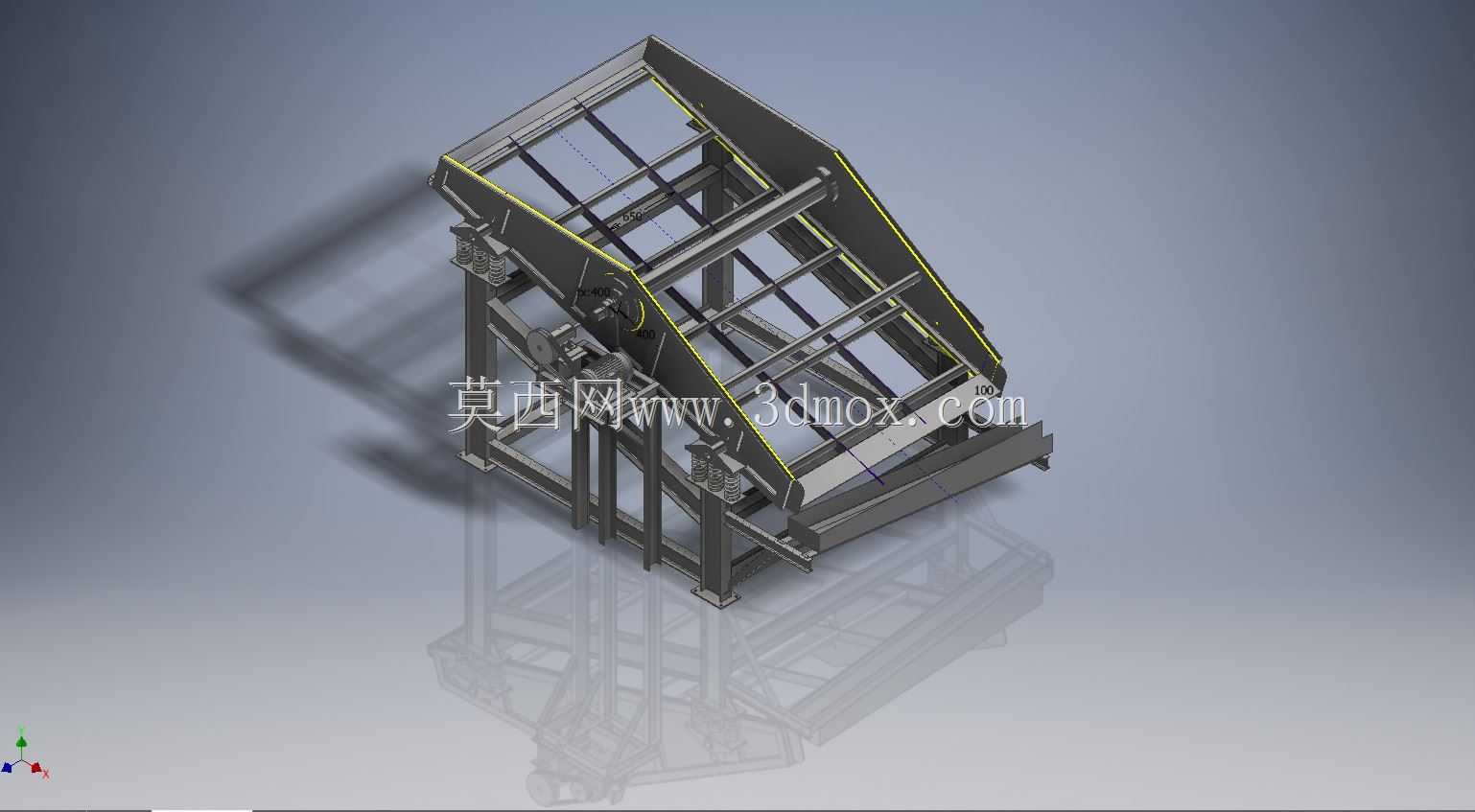

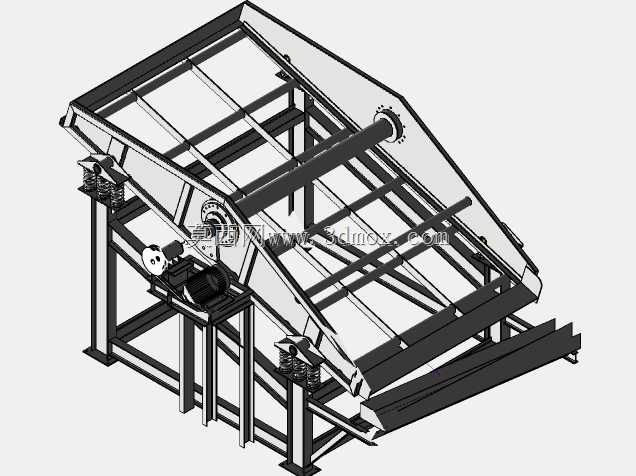

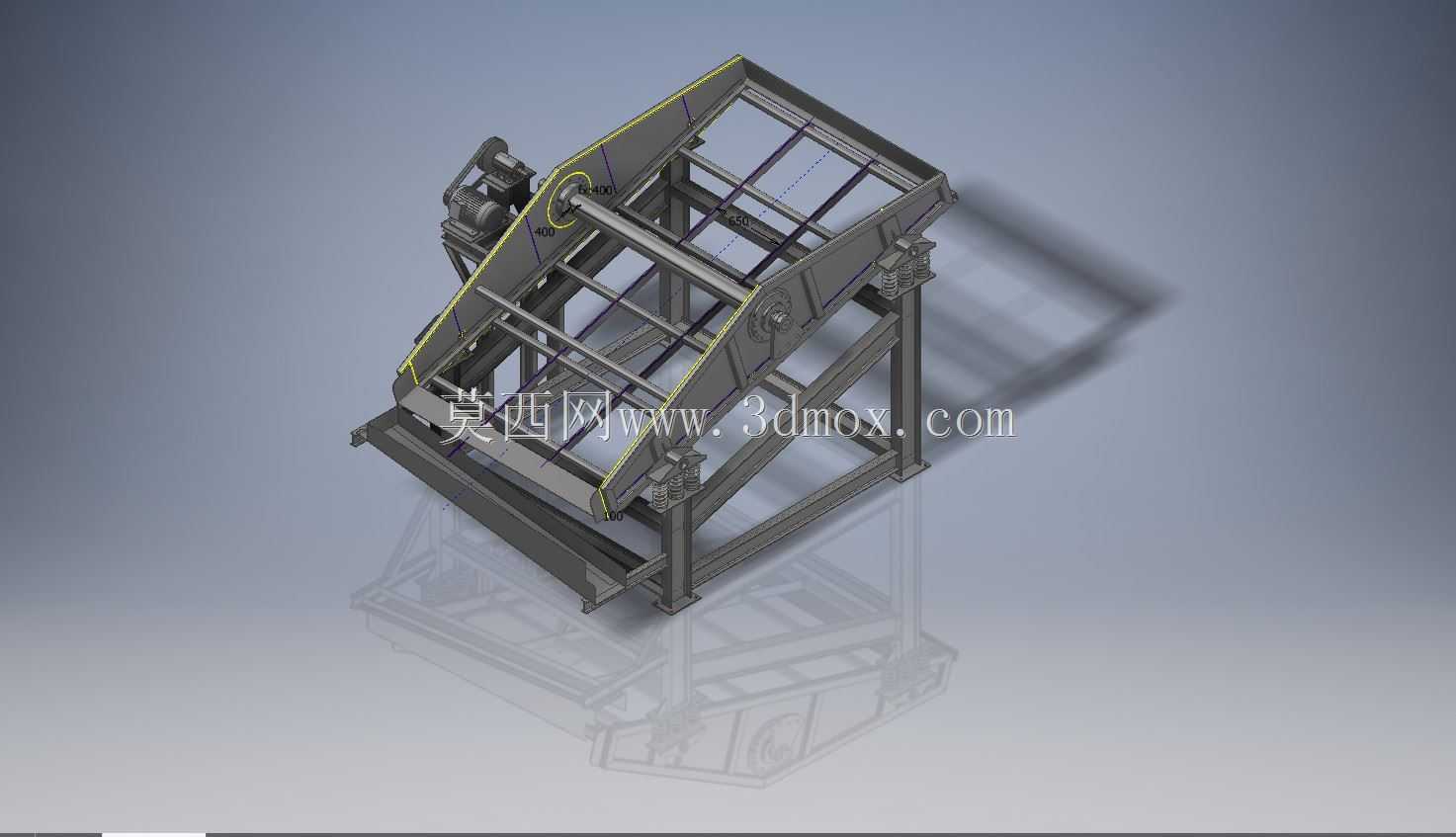

　　这款倾斜布置的振动筛分设备，主要面向矿山、砂石骨料加工、建筑垃圾资源化处理、煤炭洗选等散状物料分级作业场景，在生产线中承担不同粒径物料的精准分离任务，可将破碎后的混合物料按照筛网孔径规格分流为不同粒级产品，为后续工序提供符合粒度要求的原料。设备整体采用倾斜式筛面布局，筛面与水平方向保持固定倾角，配合激振单元产生的定向激振力，使筛面上的物料在做抛掷运动的同时沿筛面向出料端匀速移动，既保证了物料与筛网的充分接触，又避免了物料堆积堵孔的问题，相比水平布置的筛分设备，单位面积处理效率可提升两成以上。从结构设计来看，设备主体由筛箱、支撑机架、激振传动组件、筛网压紧机构几部分构成，筛箱采用型钢焊接框架结构，侧板与横梁之间通过高强度螺栓连接，

　　避免长期振动工况下焊缝开裂的问题；支撑机架采用方管焊接成型，底部预留了地脚螺栓安装孔位，可直接与生产线的混凝土基础或钢结构平台固定，安装时需保证筛面横向水平度偏差控制在允许范围内，防止物料走偏影响筛分效率。筛网采用模块化压紧设计，可根据处理物料的粒径要求快速更换不同孔径的筛网，筛网下方设置有承重托梁，避免大粒径物料冲击造成筛网变形下垂；激振单元布置在筛箱侧部，通过偏心块旋转产生的激振力驱动筛箱做往复直线振动，激振力大小可通过调整偏心块的配重块数量进行调节，适配不同比重、不同含水率的物料处理需求。设备的进料端设置有导料板，可将上游输送设备送来的物料均匀分散到整个筛面宽度上，避免局部物料过厚导致的筛分不彻底问题；

　　出料端设置有不同粒级的集料溜槽接口，可直接与下游的输送设备或料仓对接，减少物料转运过程中的粉尘外溢。在安装边界方面，设备整体外形按照常规中型筛分生产线的空间需求设计，两侧预留了足够的检修空间，方便操作人员定期检查筛网磨损情况、紧固连接螺栓、补充传动部件润滑脂，设备运行时的动载荷经过支撑弹簧的缓冲衰减后，传递到基础的载荷较小，无需额外设计过于厚重的减震基础，适配大多数现有生产线的升级改造场景。针对潮湿细粒物料容易堵孔的问题，筛箱的振动参数经过匹配优化，物料在筛面上的抛掷高度与前进速度经过反复调校，既不会因为振幅过大造成物料跳动过快来不及透筛，也不会因为振幅过小导致物料粘附在筛网上，在处理含水率不超过百分之八的细粒物料时，仍能保持稳定的筛分效率。
