模拟运输振动测试试验台结构设计

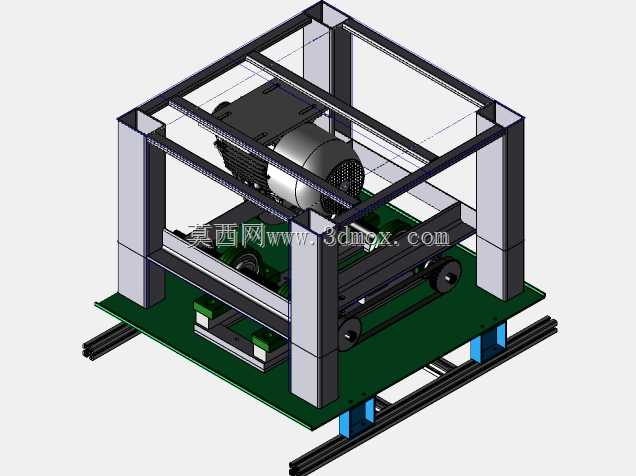

　　在包装可靠性验证、产品耐运输性能考核环节，这类模拟运输振动测试设备是实验室端的核心工装，主要用于复现公路、铁路等运输场景下的连续振动工况，提前暴露包装件、成品在运输过程中可能出现的连接件松脱、结构疲劳、包装破损、内部元器件移位等问题，替代实际路试大幅缩短验证周期，降低测试成本。从结构设计逻辑来看，该设备采用偏心轮连杆驱动结构，底部通过电机带动皮带轮传动，驱动偏心轴转动，进而带动上方的测试台面产生符合运输工况的往复振动，传动链路的张紧结构做了独立安装位设计，可根据皮带磨损情况调整中心距，保证传动效率稳定。台面部分采用框架式支撑结构，四根立式支撑柱搭配底部焊接方管机架，保证整体刚性，避免设备自身运行时产生额外的共振干扰测试结果；

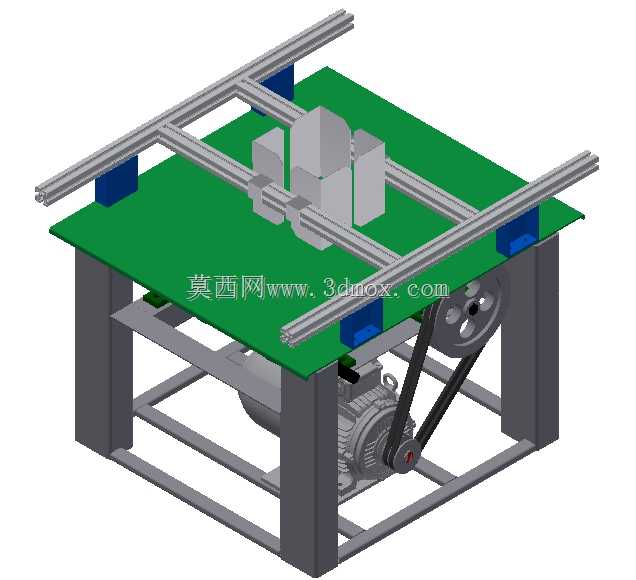

　　台面上铺设的防滑平板用于放置被测样品，四周预留的型材安装位可根据测试需求加装固定压条、防护栏，适配不同尺寸、不同重量的被测物件，无需额外打孔改造台面。安装边界方面，设备底部机架为整体焊接结构，安装时需要在地面预留对应地脚螺栓固定位，保证运行时的稳定性，设备上方需要预留足够的样品吊装、取放空间，侧面预留电机维护、皮带更换的操作空间，避免安装后出现维护死角。功能设计上，该结构可通过调整偏心块的偏心距来改变台面振动幅值，匹配不同运输场景的振动强度要求，传动部分的防护罩结构可避免运行时人员接触转动部件，满足实验室设备的安全防护要求。这类设备的结构设计重点在于平衡振动强度输出的稳定性与自身结构的抗疲劳性能，支撑部位的连接都采用了防松设计，

　　避免长时间振动运行出现紧固件松脱的问题，机架的焊接部位都做了应力释放处理，减少长期振动带来的结构变形。台面的承载框架做了等强度设计，在保证台面整体平面度的前提下，尽可能降低自身重量，减少驱动电机的负载损耗，导轨式的台面导向结构可限制台面的非振动方向位移，保证振动方向始终符合测试标准要求，不会出现横向窜动影响测试数据准确性。
