带金属扭簧的塑料晾衣夹结构设计

　　日常场景中随处可见的夹持类小五金，看似结构简单却藏着不少结构设计的细节考量，这款带环形金属扭簧的塑料晾衣夹，就是典型的小零件兼顾功能与成本的设计案例。从实际使用场景出发，这类夹子主要承担衣物晾晒时的固定作用，也可在生产装配环节临时固定轻薄片状物料、线束整理等场景使用，夹持力不需要太大，但要保证反复开合数千次不失效，同时接触被夹持物的部位不能有尖锐棱角，避免勾坏织物或者划伤操作人员手部。

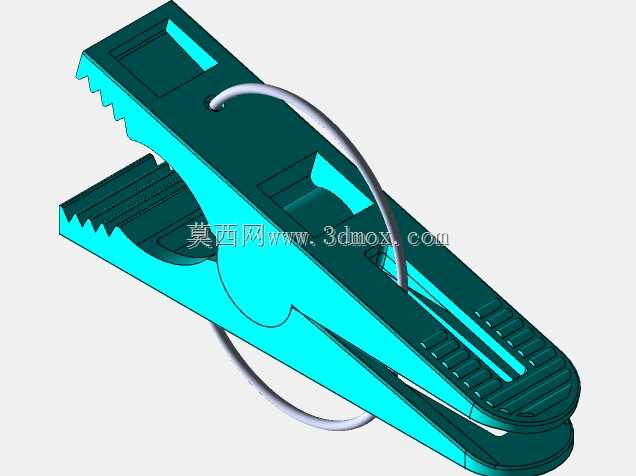

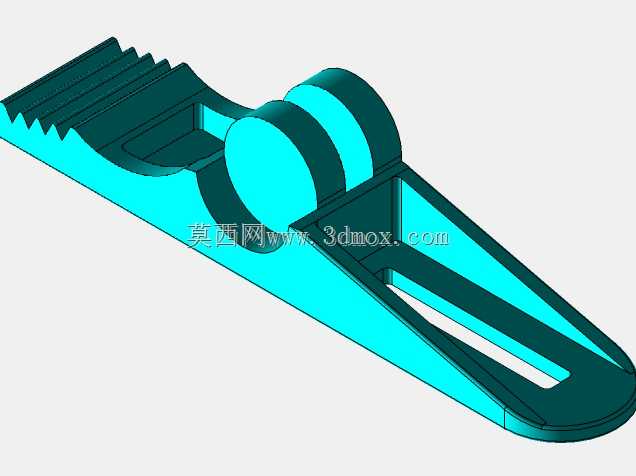

　　设计上采用上下两片对称的塑料夹体作为主体结构，夹体前端内侧做了交错的锯齿形咬合齿，齿高控制在0.8mm左右，齿距1.2mm，这种齿形既可以增加和被夹持物之间的摩擦力，防止晾晒时被风吹落，又不会因为齿形过尖锐在衣物上留下难以消除的压痕。夹体中段预留了环形扭簧的安装槽位，扭簧采用直径0.9mm的弹簧钢丝弯折成对称环形，两个伸出端分别卡在上下夹体的定位卡槽内，装配时不需要额外的销轴固定，依靠塑料夹体本身的弹性形变就能把扭簧卡入安装位，大幅降低了装配工序的复杂度，适合大批量注塑生产后的快速组装。夹体的尾端按压部位做了密集的横向防滑凸棱，凸棱高度0.3mm，间距2mm，手指按压时可以增加接触摩擦力，即便手部沾水或者沾有少量洗衣液泡沫，也能轻松施力打开夹口。

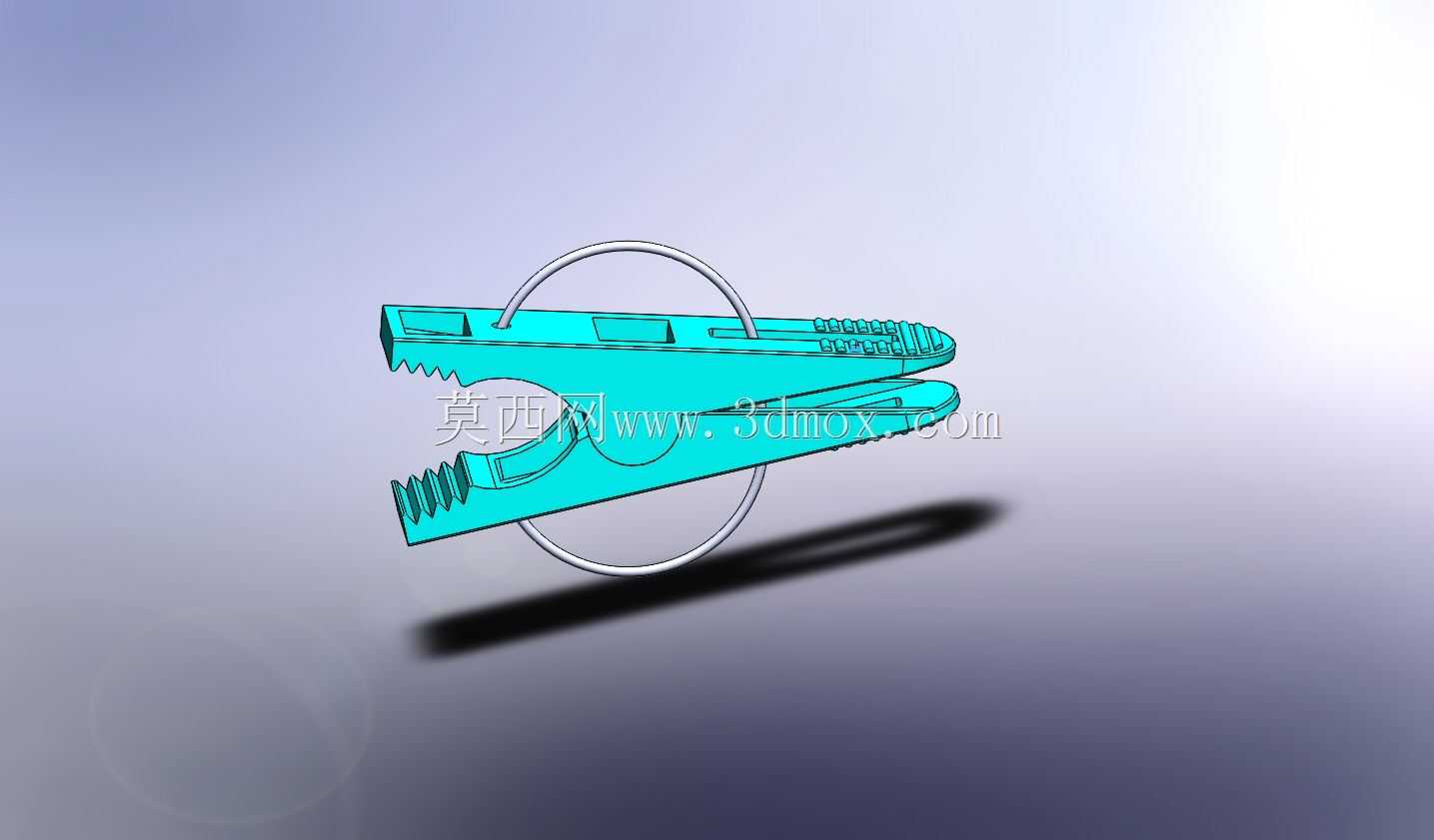

　　从安装边界和尺寸适配来看，这款夹子整体闭合状态下长度为62mm，夹体最大宽度18mm，扭簧环的外径16mm，夹口最大张开角度可以达到30度，最大夹持厚度为8mm，能够适配日常大部分晾晒场景的需求，不管是薄款的丝绸衣物，还是较厚的牛仔面料、棉质毛巾，都能提供稳定的夹持力。夹体的转轴部位没有采用额外的金属销轴，而是依靠上下夹体接触的弧形面作为转动支点，配合扭簧的预紧力实现开合动作，这种设计减少了一个独立零件，既降低了物料成本，也避免了销轴锈蚀脱落导致夹子失效的问题。塑料夹体的材质选用共聚PP材质，韧性好耐候性强，长期在户外日晒雨淋的环境下也不容易变脆断裂，扭簧表面做了镀锌防锈处理，在高湿度的晾晒环境下不会轻易生锈污染衣物。夹体的边缘全部做了R0.5的圆角过渡，没有尖锐的飞边棱角，日常使用时不会划伤手部或者勾刮衣物纤维。在结构受力层面，夹体的按压部位做了局部加厚处理，厚度从夹身的2mm增加到3mm，避免反复按压时出现应力断裂，咬合齿的根部做了R0.2的圆角过渡，减少应力集中，提升齿部的抗弯折寿命，正常使用情况下可以实现超过5000次的开合循环不损坏。
