花键连接式重载滚轮传动部件结构设计

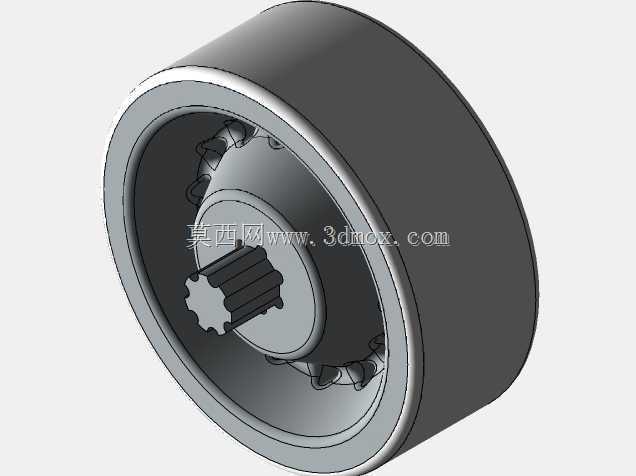

　　这款滚轮传动部件的设计，最初是面向车间重载输送线的从动轮组需求展开，在做结构方案的时候，首先要解决的就是轮体和传动轴之间的扭矩传递可靠性问题，常规的平键连接在频繁正反转、瞬时冲击载荷的输送工况下，很容易出现键槽压溃、连接松动的问题，所以最终选用了渐开线花键的连接结构，花键齿的啮合接触面积更大，齿向载荷分布更均匀，既能传递更大的额定扭矩，也能在长期交变载荷下保持连接精度，避免轮体和轴之间出现旷量。轮体的外形采用了厚壁筒式结构，外圈的圆柱面做了小倒角的过渡处理，避免安装和运行过程中边缘磕碰产生毛刺，影响和配套导轨的配合精度，轮体内部的空腔结构不是随意做的减重设计，而是预留了润滑脂的存储空间，花键啮合部位在长期运转时，

　　存储的润滑脂可以缓慢渗出，在齿面形成持续的油膜，降低啮合磨损，延长维护周期。在安装边界的设计上，轮体的轴向定位依靠内孔的台阶面实现，和花键轴装配时，台阶面和轴肩贴合就能保证轮体的轴向位置精度，不需要额外加装轴套等定位零件，减少了装配环节的零件数量，也降低了累计装配误差。轮体的外圈宽度和配套的输送导轨宽度做了匹配设计，单边预留了0.2mm的间隙，既可以避免轮体运转时出现卡滞，也能限制轮体的轴向窜动量，保证输送线运行时的位置精度。在做三维建模的时候，花键的齿形参数按照通用重载传动的标准做了参数化设定，齿顶高、齿根圆角都做了优化，齿根位置保留了足够的圆角过渡，避免应力集中导致的齿根断裂问题，轮体的壁厚经过载荷校核，在额定1.

　　2吨的径向载荷下，最大变形量控制在0.05mm以内，完全满足重载输送的刚度要求。内部的支撑结构采用了辐条式的加强筋设计，筋条的分布和花键齿的位置做了对应，让载荷传递路径更顺畅，从外圈传递来的径向载荷可以通过筋条直接传递到花键轴位置，避免局部应力过大导致的轮体变形。这款部件除了用在输送线的从动轮组，也可以适配小型工程机械的行走轮组、仓储物流设备的承载轮等场景，结构上的通用性设计让它不需要做大幅修改就能适配不同的安装轴径，只需要调整花键的参数就能匹配不同的扭矩传递需求，轮体外圈也可以根据使用场景的不同，包胶或者加装耐磨衬套，满足不同摩擦系数、不同耐磨要求的工况。建模过程中对所有配合面都做了公差标注的预留，安装面的粗糙度要求也在结构上做了区分，非配合面保留了常规的加工余量，配合面则按照IT7级的精度要求做了结构设计，保证后续加工和装配的可行性，不会出现设计结构无法落地加工的问题。
