三爪式钻头夹持锁紧连接套筒结构

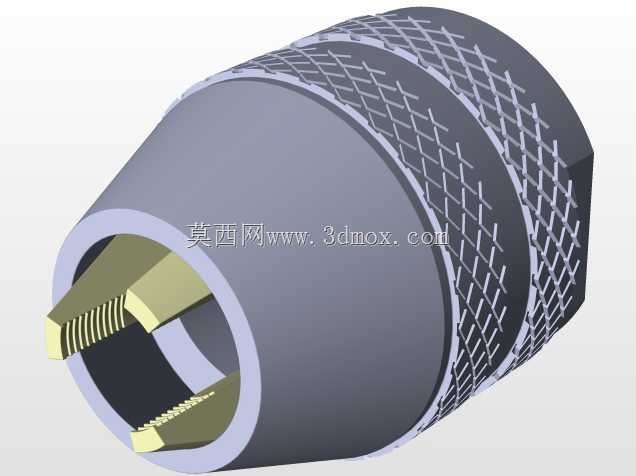

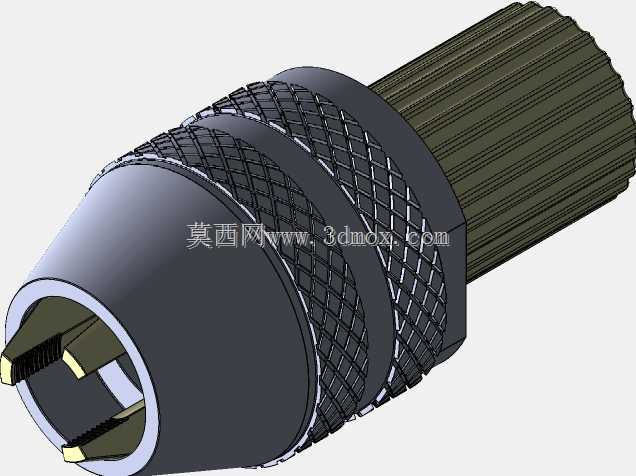

　　这款夹持套筒结构主要适配手持电钻、台式钻床及多工位组合钻攻设备的刀具装夹场景，是钻孔加工工序中连接设备主轴与切削刀具的核心受力部件，日常作业中可稳定夹持直柄麻花钻、硬质合金钻头、铰刀等回转类切削刀具，保障加工过程中刀具的同轴度与传扭可靠性，避免刀具高速旋转时出现径向跳动、打滑退刀等问题，直接影响孔加工的尺寸精度与内壁粗糙度。从结构设计逻辑来看，主体采用阶梯空心轴构型，前端为三瓣式弹性夹头腔体，内壁做高精度圆弧贴合面处理，可适配对应直径范围内的直柄刀具，当后端锁紧螺母沿外螺纹段旋紧时，会推动夹头瓣体沿锥面径向收缩，均匀包裹刀具柄部实现周向锁紧，这种设计能让夹紧力沿刀具柄部圆周均匀分布，既不会因局部应力过大夹伤刀具柄部，

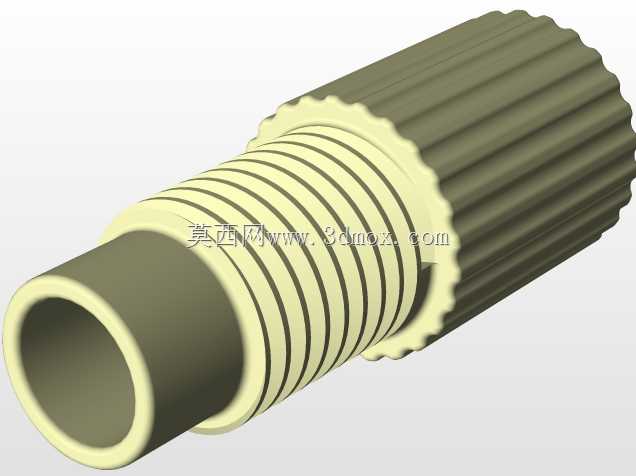

　　也能保证足够的静摩擦力传递主轴扭矩。外圆段设计的轴向滚花结构并非装饰用途，在无扳手辅助的临时手动预紧场景下，可增大手部与套筒外壁的摩擦力，方便操作人员快速完成初步装夹调整，滚花的齿距与齿深经过适配，既保证足够摩擦力，也不会在手持操作时划伤手部。后端的外螺纹段做了牙型角优化，采用标准传动牙型，螺纹配合间隙控制在合理范围，既保证锁紧螺母旋动顺畅无卡滞，也能避免长期受交变载荷后出现螺纹松脱、螺牙磨损变形的问题。安装边界方面，套筒尾部的光轴段可直接适配对应规格的设备主轴锥孔或直柄连接接口，安装时需保证套筒轴线与主轴回转轴线的同轴度误差控制在允许范围内，否则高速运转时会产生明显振动，既影响加工精度，也会加速轴承与刀具的磨损。

　　夹头的收缩行程经过精确计算，可覆盖对应规格段内所有标准直径的直柄刀具，无需额外更换过渡套，减少了工装切换的辅助时间。在实际加工场景中，这类夹持结构需要承受钻削过程中的轴向进给力与周向切削扭矩，因此壁厚设计经过载荷校核，在保证整体轻量化的前提下，满足常规钢材、铝合金、工程塑料等常见材质的钻孔加工载荷要求，内壁的夹持面做了表面硬化处理，提升长期使用后的耐磨性能，避免频繁装拆刀具后内壁出现磨损凹陷，导致夹持精度下降。
