方形边框式通风百叶结构三维建模

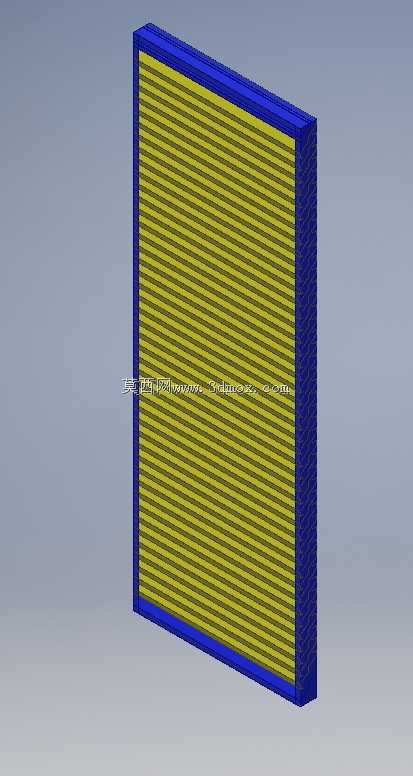

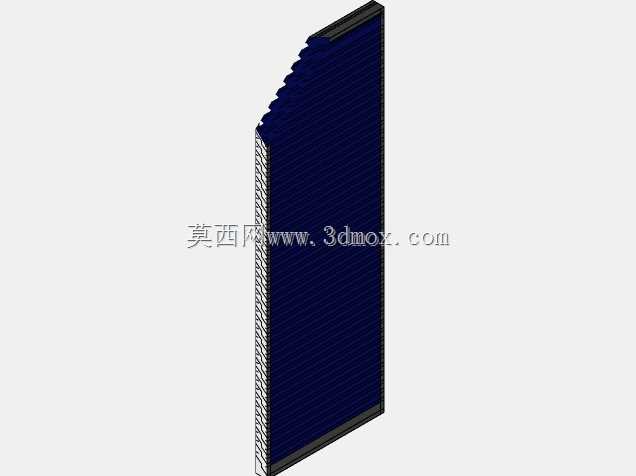

　　日常做设备配套通风结构设计时，这类方形百叶是出镜率极高的构件，不管是户外机柜的侧部通风口、工业设备的散热风道端面，还是厂房侧墙的通风预留位，都能见到这类结构的身影，核心作用就是在保障空气流通的前提下，阻挡大体积杂物、溅水直接进入设备或室内空间，同时兼顾外立面的规整度。这次建模的这款百叶采用一体式蓝色外框设计，框体做了等厚的围边结构，安装时可以直接嵌入预留的方形洞口，框边的厚度刚好覆盖洞口的裁切毛边，不需要额外做装饰压边，适配常规的钣金机柜、预制墙板的安装预留尺寸，安装边界做了通用化设计，能适配多数常规场景的开孔公差，不需要针对每个项目单独调整外框尺寸。内部的百叶叶片采用等间距平行排布，每片叶片都做了固定的倾斜角度，

　　这个角度是经过反复调整的——角度过小会大幅降低通风有效面积，增加风阻影响散热或通风效率；角度过大则无法起到有效挡水、挡杂物的作用，倾斜的叶片在引导气流顺着叶片间隙流通的同时，能让溅落到叶片上的液体顺着叶片斜面自然滑落，不会顺着缝隙渗入内侧。叶片与外框的连接采用一体化衔接设计，没有额外的拼接缝隙，既提升了整体结构的刚性，也避免了拼接位置积灰、渗水的隐患，整体结构没有多余的突出构件，外表面平整，后期做表面喷涂、清洁维护都很方便。建模过程中优先考虑了结构的通用性，没有做特殊的异形定制结构，所有叶片的间距、倾斜角度都采用行业通用的参数标准，不管是做注塑量产、钣金折弯加工还是3D打印打样，都能直接导出对应格式的工程图使用，

　　不需要额外调整结构参数。框体的内侧预留了安装固定的孔位余量，设计时可以根据实际安装场景选择螺丝固定、卡扣固定或者打胶固定的方式，不需要额外在框体上二次加工。这类百叶结构看似简单，实际设计时需要平衡通风效率、防护等级、结构强度三者的关系，这款模型在三者之间做了比较均衡的取舍，既不会因为过度追求防护等级导致风阻过大影响通风效果，也不会为了通风牺牲基础的防护能力，框体的壁厚选择也兼顾了轻量化和结构强度，不会因为壁厚过薄导致运输安装过程中变形，也不会因为壁厚过厚造成材料浪费、增加整体重量。叶片的排布做了等距约束，每片叶片的投影都能覆盖下方叶片的间隙，从外侧直视无法直接看到内侧空间，既提升了整体的美观度，也能避免光线直射内侧造成的设备老化、隐私泄露等问题。
