三角洲并联结构桌面级FDM三维打印设备

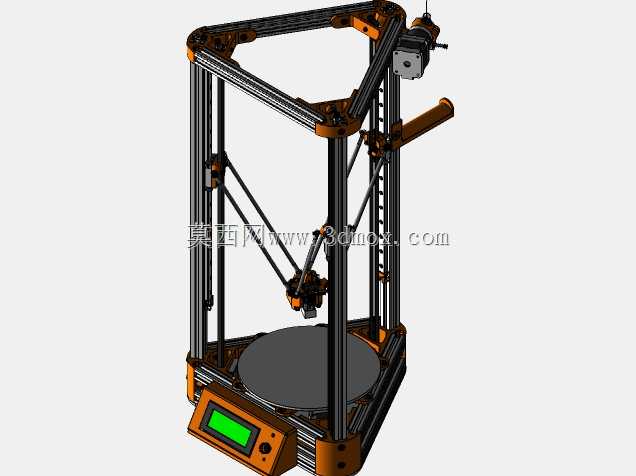

　　这款并联臂结构的打印设备，采用正三角形截面的铝型材框架作为主体承载结构，三根竖直布置的工业铝型材通过上下两端的三角连接块形成刚性整体，框架整体占用桌面空间较小，适合放置在实验室、创客空间、小型加工工位的常规工作台面上，安装时仅需预留设备四周各十厘米左右的操作与走线空间即可，无需额外的大型固定基座。设备底部集成了圆形加热打印平台，平台下方设置调平结构，可通过底部的调节旋钮完成平台水平度校准，配合前端带绿色背光的操控面板，可直接在设备端完成参数设置、打印启停、温度调控等操作，无需全程连接上位机。其运动结构采用经典的三角洲并联传动方案，三组同步带传动的滑座分别布置在三根竖直铝型材导轨上，通过碳纤维并联臂连接到中心的挤出头组件，

　　相比传统笛卡尔结构的打印设备，并联臂结构的运动惯量更低，打印头的高速移动过程更平稳，能在保证打印精度的前提下实现更快的空程移动速度，有效缩短单件打印的周期。挤出端采用近程送料结构，打印耗材从设备侧上方的料架送入挤出机构，可兼容常规的PLA、ABS、PETG等多种常见FDM打印耗材，适配小批量定制零件、教学演示模型、结构验证样件的制作需求，在产品研发阶段可用于快速制作手板样件，验证结构装配关系，也可用于文创模型、教学教具的个性化制作。设计过程中充分考虑了桌面设备的使用场景，所有传动部件均布置在框架内侧，外侧无突出的运动结构，避免日常操作时误触运动部件造成安全隐患，走线沿铝型材的槽道内置布置，整体外观整洁，

　　同时便于后期的维护与零部件更换。打印头的运动行程覆盖整个圆形平台区域，可满足常规尺寸三维零件的成型需求，框架顶部的三个角部分别布置步进电机与同步轮，为滑座的上下移动提供动力，传动同步带采用张紧结构，长期使用出现松弛时可快速调整张紧度，保证传动精度不出现明显衰减。设备底部的控制模块集成在底座内部，底座外壳采用拼接式结构，拆装便捷，便于后期对主控板、驱动模块、电源组件进行检修更换，整体结构的零部件通用化程度较高，铝型材、标准紧固件、同步带等配件均为工业通用标准件，后期维护更换无需定制特殊配件。
