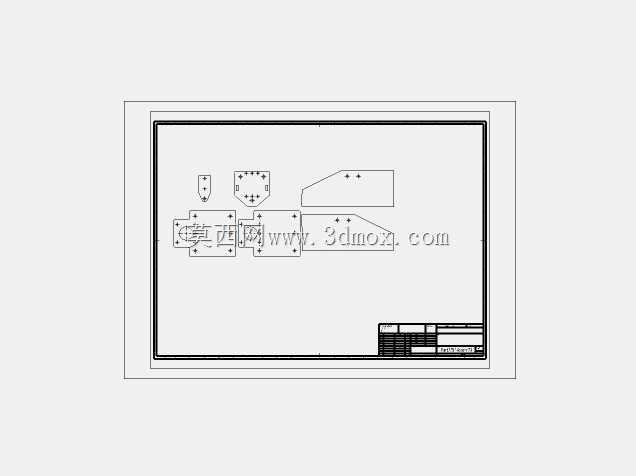

桌面级3.5W功率小型激光加工设备结构

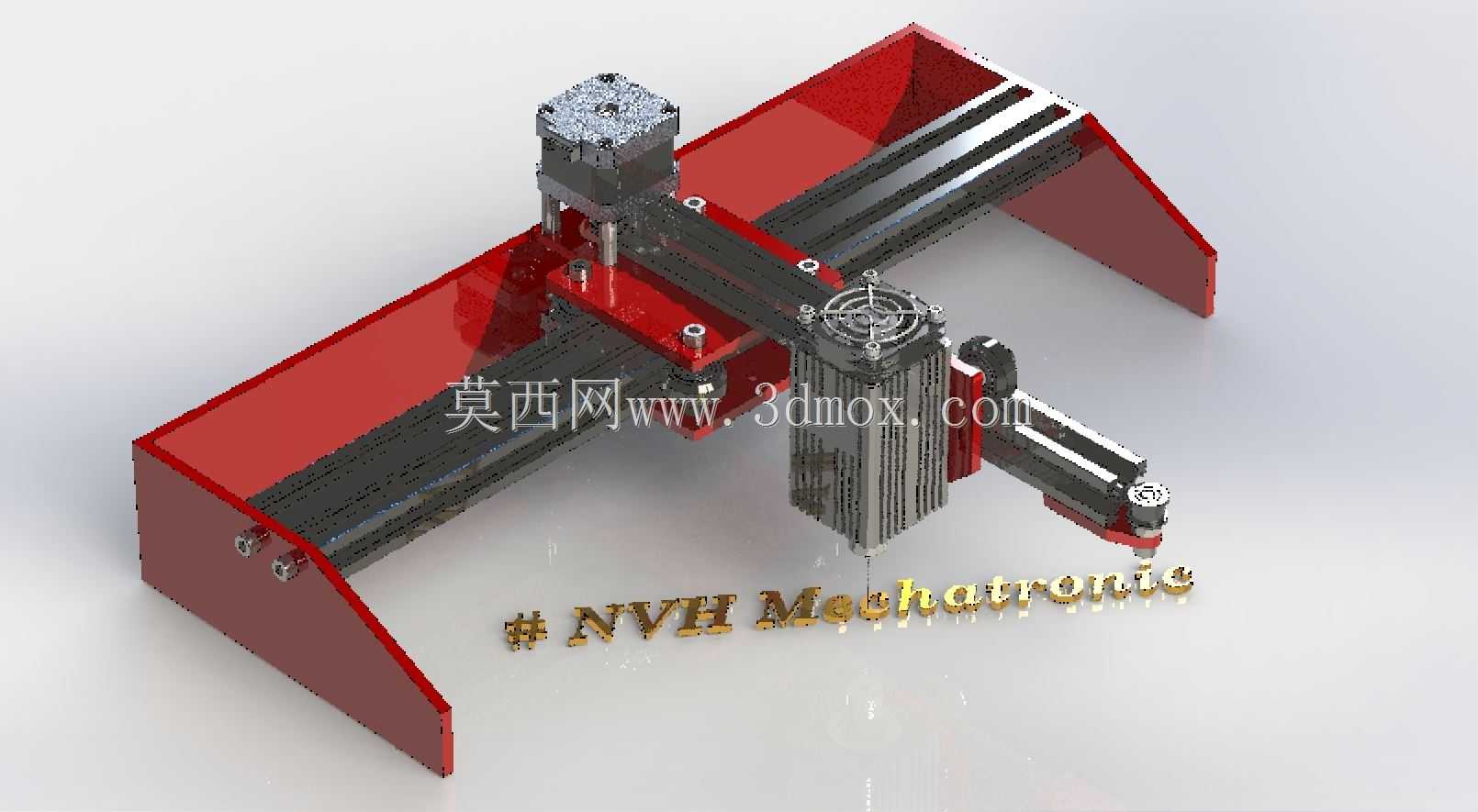

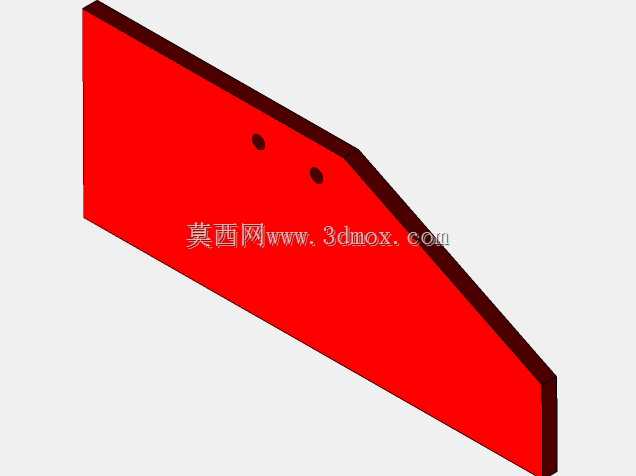

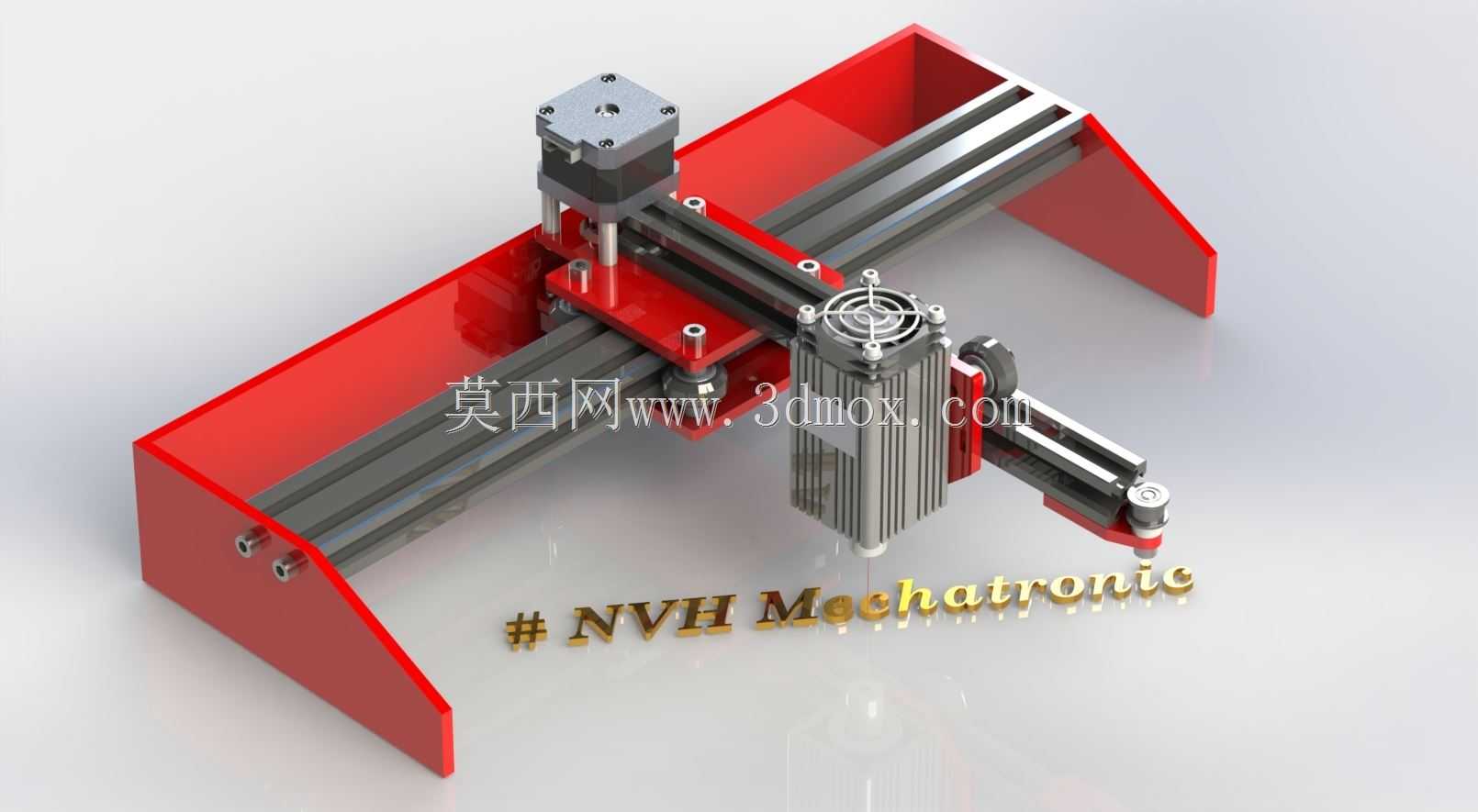

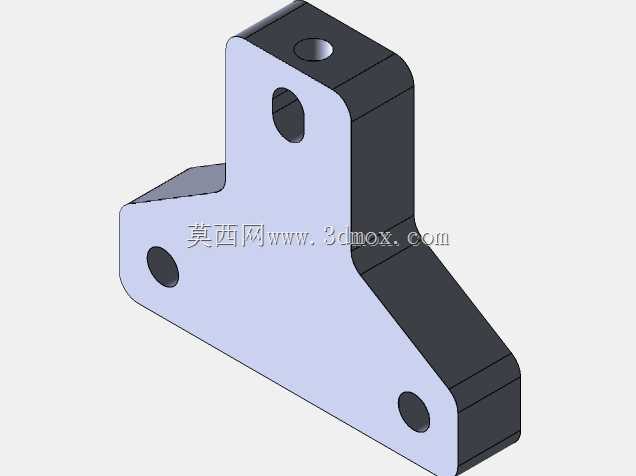

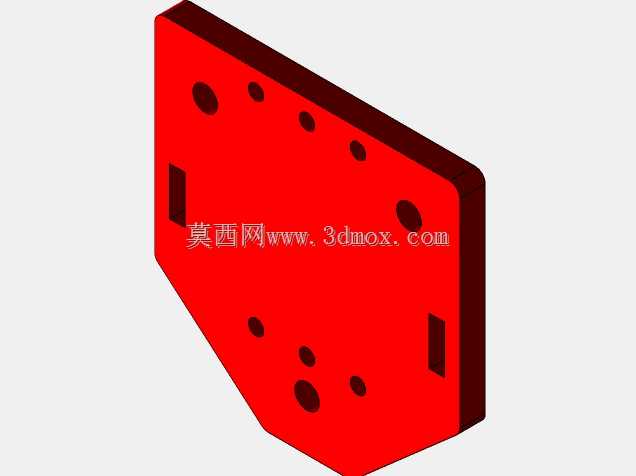

　　这款小型激光加工设备的结构设计，核心瞄准小批量打标、薄材切割的桌面作业场景，常见于个体加工工坊、创客空间、电子维修门店的日常作业，可覆盖薄亚克力、皮革、木质薄片、纸质材料的表面刻字、图案雕刻以及1mm以内薄材的轮廓裁切需求，相比大型工业激光设备，它的占地尺寸仅相当于普通台式打印机，不需要专门的工业作业台面，普通办公桌面即可完成安装放置，安装边界预留后方10cm走线空间、左右各5cm操作间隙即可满足日常使用。从结构设计逻辑来看，整机采用双侧支撑的龙门传动架构，红色折弯成型的两侧机架作为主要承力结构，既承担X向导轨的安装基准，也通过底部的平整接触面保证整机放置的水平度，机架折弯边做了加厚处理，避免高速传动过程中出现结构共振影响加工精度。

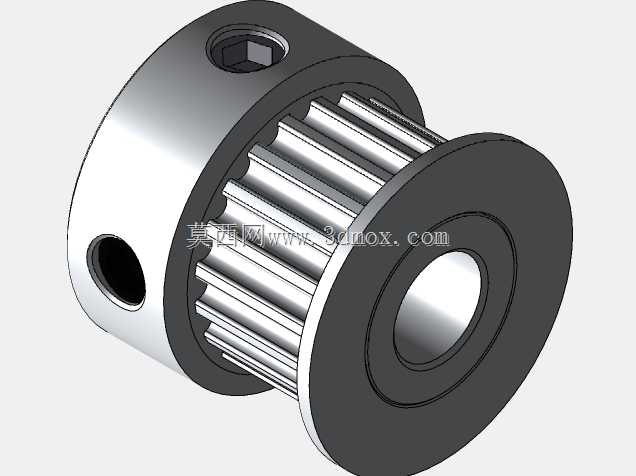

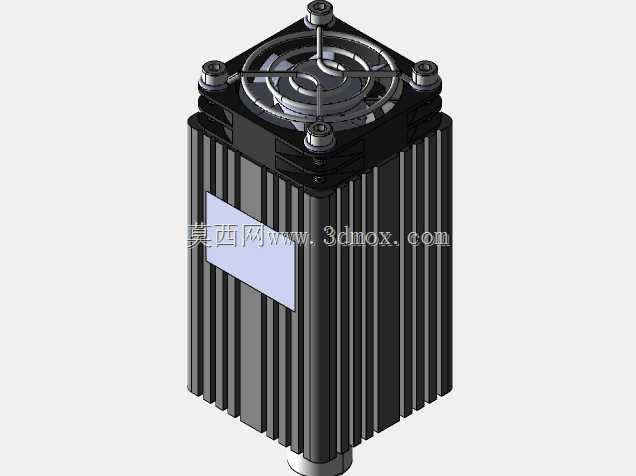

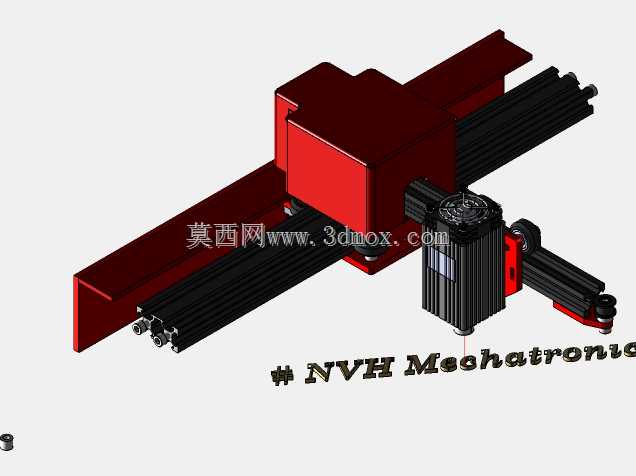

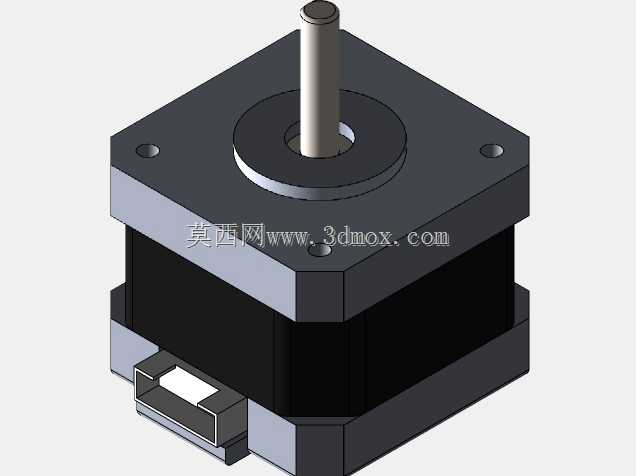

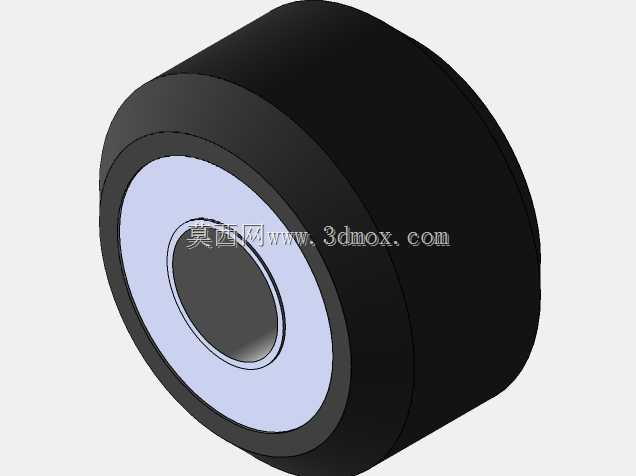

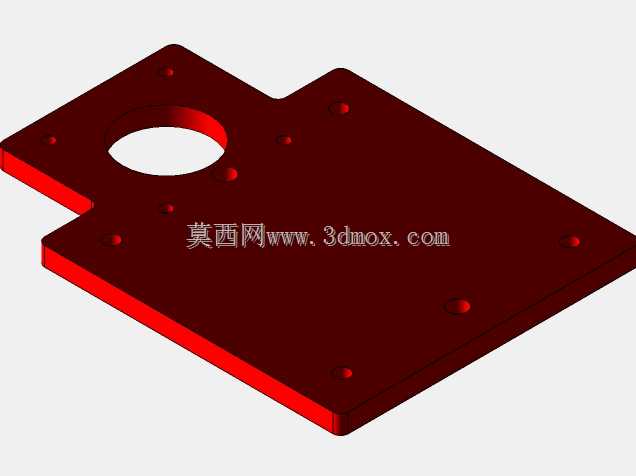

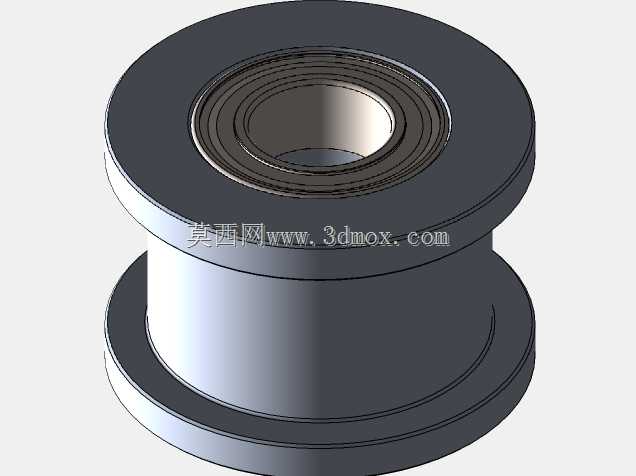

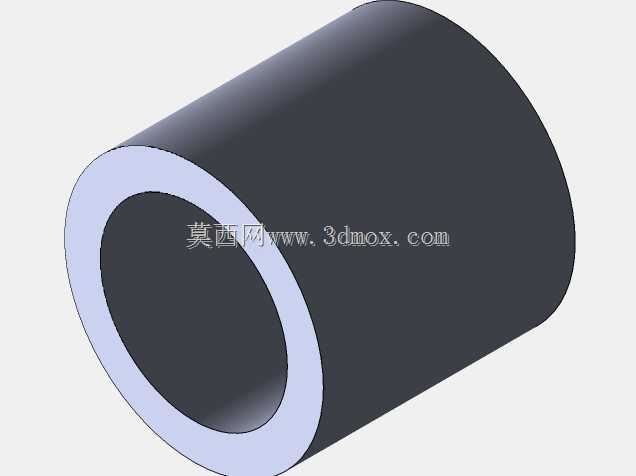

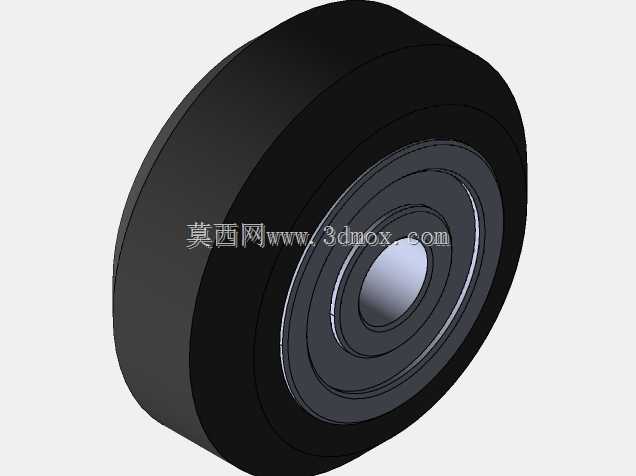

　　X向传动采用双线性光轴搭配滑动轴承的组合，兼顾移动顺滑度与成本控制，传动端由步进电机提供动力，通过同步带带动横梁完成横向位移；Y向传动集成在横梁组件上，同样采用光轴导向结构，搭载3.5W功率的激光头组件完成纵向进给，激光头位置预留了焦距调节的手动微调结构，可根据不同加工材料的厚度调整激光焦点位置，保证加工线条的清晰度。Z向没有设置复杂的电动升降结构，而是通过激光头本身的调焦行程适配不同厚度的加工材料，这种设计大幅压缩了整机的结构复杂度，降低了装配调试的难度，也减少了后期使用中的故障点。设备的走线全部沿型材内侧隐藏布置，避免传动过程中出现线缆拖拽、磨损的问题，激光头的供电与信号线缆采用拖链承载，

　　往复运动过程中线缆弯折半径保持在合理范围，延长线缆使用寿命。从实际使用的角度来看，这种结构的设备加工幅面可以满足常规小尺寸工件的加工需求，传动精度可以控制在0.1mm级别，足够应对日常的标识打标、简易零件裁切作业，整机装配不需要复杂的专用工装，普通机械从业者按照装配关系即可完成组装调试，各个零部件的加工公差要求适配常规的机加工与钣金加工精度，不需要超高精度的加工设备即可完成零件制作，整体结构的可复制性较强，适合作为小型数控加工设备的参考设计方案，也可作为同类桌面级激光设备的结构优化参考，在保证功能完整性的前提下，尽可能压缩了冗余结构，兼顾了结构刚性、装配难度与使用成本的平衡。
