本田cb400sf摩托车发动机活塞结构

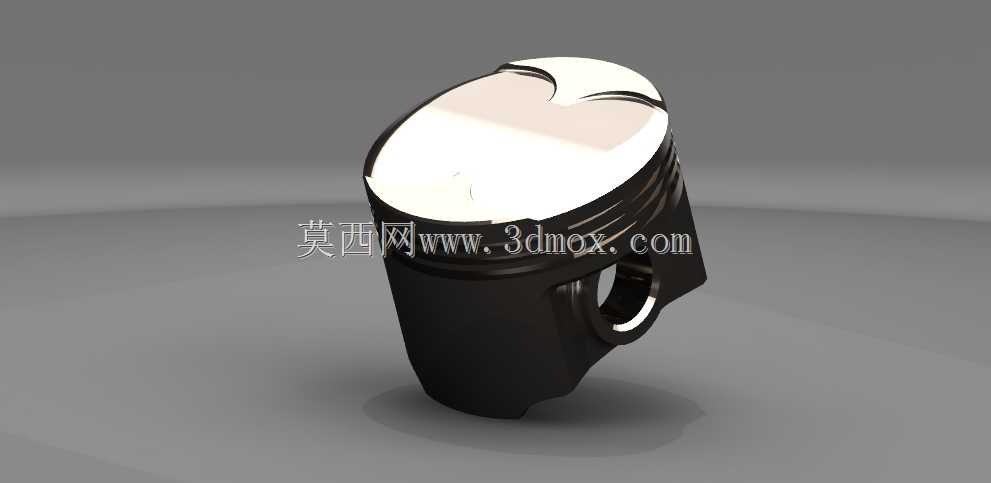

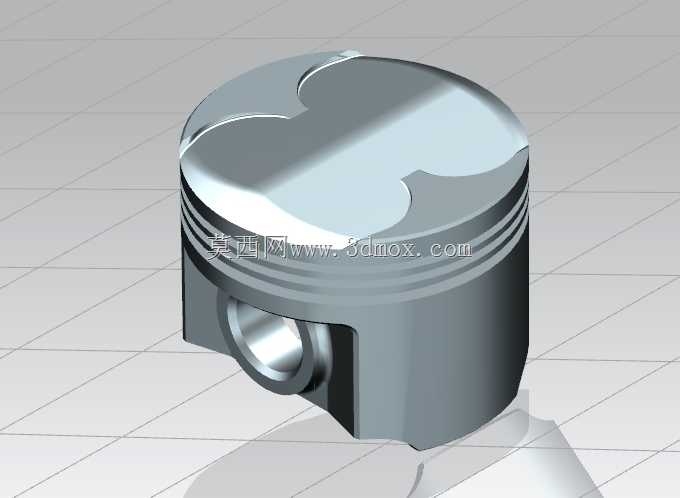

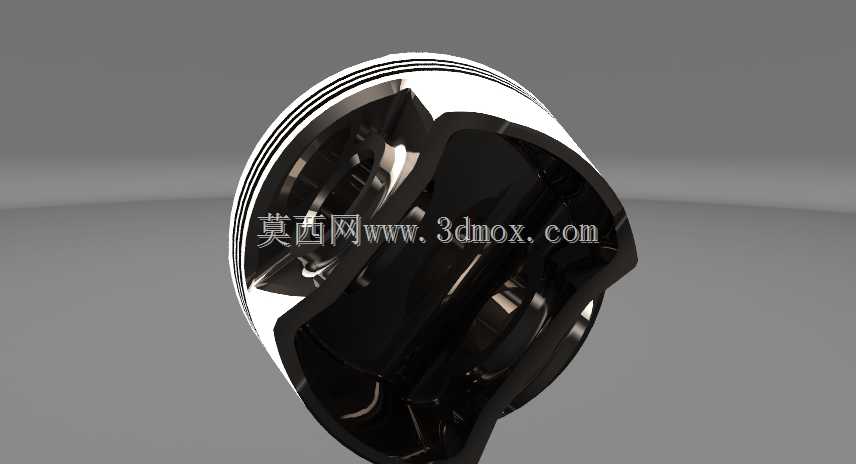

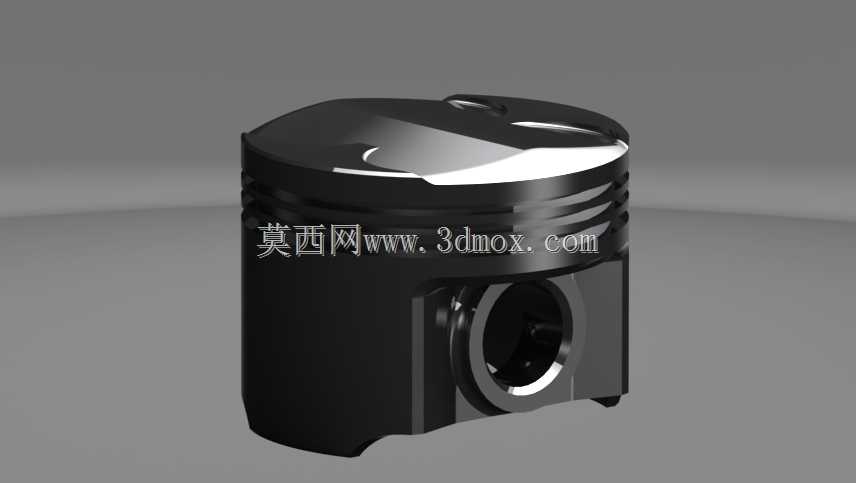

　　这款活塞对应本田cb400sf 2010款动力单元的往复做功需求，整体外形尺寸控制在直径55mm、压缩高度40mm的边界内，适配原厂缸径与曲轴连杆的安装配合公差，是摩托车发动机燃烧室核心的运动承载部件。从实际工况出发，活塞顶部采用适配这款机型配气相位的凹坑造型，精准匹配气门开启的避让空间，避免高转速工况下气门与活塞顶发生运动干涉，同时凹坑的曲面轮廓可以引导进气涡流形成，优化油气混合效率，让燃烧过程更充分，降低高负荷运转时的爆震概率。活塞裙部做了轻量化的异形切削处理，并非等直径圆柱结构，而是根据热膨胀规律设计成中凸变椭圆形态，冷态装配时预留合理间隙，发动机达到工作温度后裙部均匀膨胀，既能保证活塞在缸筒内的往复运动顺滑无卡滞，

　　又能减少裙部与缸壁的接触面积，降低摩擦损耗，同时裙部的销座位置做了加强筋过渡，分散活塞销传递的爆发压力，避免应力集中导致的结构开裂。活塞环槽的宽度与深度严格适配原厂气环、油环的装配尺寸，两道气环负责密封燃烧室的高压燃气，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。活塞销孔采用同轴度极高的精加工设计，与活塞销、连杆小头的配合间隙控制在合理范围，既保证运动时的转动灵活性，又避免间隙过大产生敲击异响。在实际应用场景中，这款活塞直接参与发动机四冲程循环的进气、压缩、做功、排气全流程，承受燃烧室内最高近百bar的爆发压力与上千摄氏度的瞬时高温，因此结构设计上在保证强度的前提下尽可能做了轻量化处理，降低往复运动的惯性力，

　　减少曲轴连杆机构的运转负荷，提升发动机高转速区间的响应速度。设计过程中需要反复校核活塞在不同温度场下的形变量，匹配缸体的热膨胀系数，同时要平衡活塞的重量与结构强度，避免过度轻量化导致活塞在高负荷下出现断裂、变形等失效问题，还要兼顾活塞与周边气门、缸盖、连杆等部件的运动间隙，确保全工况下的运行可靠性。
