VRXF系列U型直角行星减速传动构件

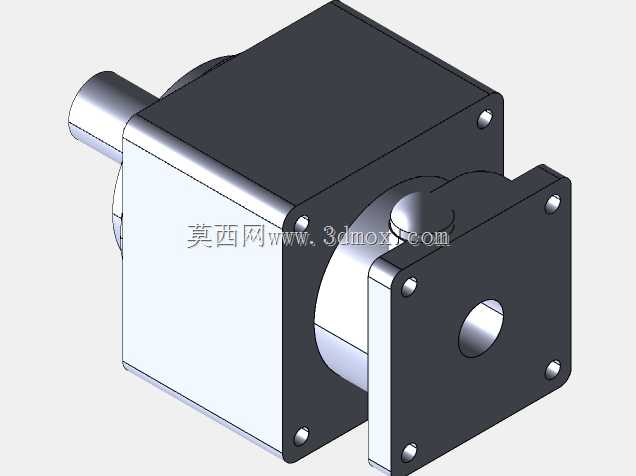

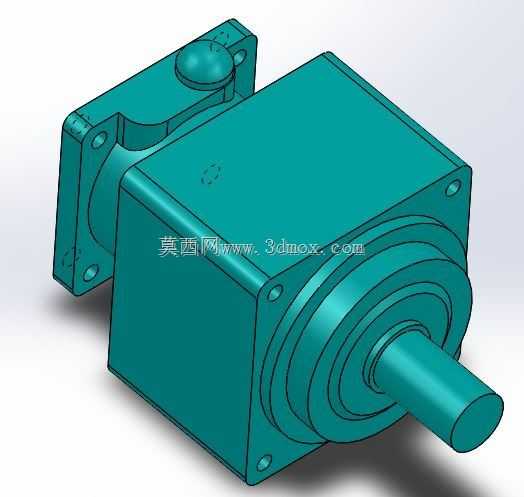

　　这款直角式行星减速构件主要适配伺服电机、步进电机的高精度传动场景，常见于3C自动化装配线、半导体检测设备、小型数控雕铣设备的进给轴传动环节，用来匹配电机高转速低扭矩的输出特性，将转速降低至设备执行端所需区间同时放大输出扭矩，解决直连安装时电机轴向尺寸过长、设备布局空间受限的问题。从结构设计来看，该构件采用90度直角转向布局，输入侧为法兰式安装接口，可直接对接标准规格伺服电机的输出端面，定位止口与安装孔位按照通用伺服电机安装尺寸设计，无需额外加工转接法兰即可完成装配，能大幅缩短设备组装时的传动链调试周期。输出侧为单轴伸结构，轴径、键槽尺寸匹配常规负载端的联轴器安装要求，可直接连接同步带轮、滚珠丝杠或者旋转执行夹具。

　　箱体采用方形一体式铸铝结构，六个安装面均加工有定位螺孔与定位基准面，支持水平、垂直、侧装等多种安装姿态，能适配不同设备的机架布局需求，安装时可根据设备内部走线、避让其他构件的需求灵活选择固定面，无需额外设计安装支架。内部传动采用行星轮系结构，输入级的太阳轮直接与电机输出轴连接，通过多级行星轮与内齿圈的啮合传递扭矩，直角转向通过输入端的锥齿轮啮合实现，齿轮啮合间隙控制在精密传动允许的回程间隙范围内，能满足正反转频繁切换的传动场景下的定位精度要求，避免反向传动时的空程误差影响设备加工或装配精度。箱体边角做了倒角处理，既避免安装时锐边划伤操作人员，也能减少铸件应力集中的问题，提升箱体在长期负载运行下的结构强度。

　　输入侧的端盖与箱体之间采用密封结构，可防止设备运行环境中的粉尘、切削液进入箱体内部，适配车间多尘、有少量切削液飞溅的工业使用场景，日常维护仅需按照运行周期补充润滑脂即可，无需频繁拆解检修。在安装边界上，该构件的整体轴向尺寸比同规格直连行星减速机缩短近百分之四十，尤其适合设备内部X/Z轴叠装、机械臂关节处等轴向安装空间局促的位置，输出轴的径向负载能力满足常规中小型自动化设备的传动需求，可承受一定的径向偏载，适配同步带传动、齿轮直连传动等存在径向力的安装场景。
