田宫SRB机箱车局部机械结构三维设计

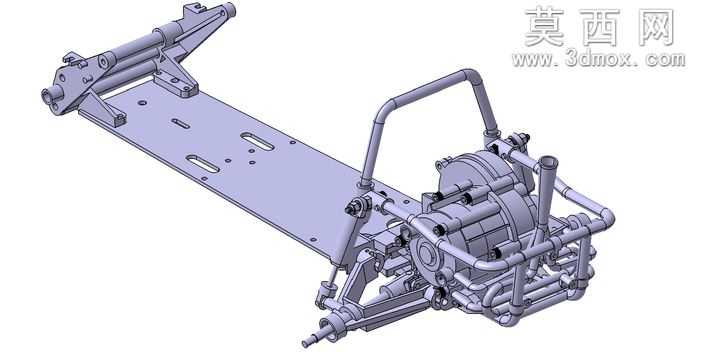

本作品为田宫SRB机箱车的局部机械结构三维建模成果，建模过程中以实车重建的设计思路为核心，优先还原核心传动与承载模块的结构逻辑，为后续整车完整建模预留标准化装配接口。建模阶段采用自底向上的装配设计流程，首先对承载底板进行参数化建模，精准还原底板上的定位孔、减重槽、安装凸台的位置与尺寸，确保各附件安装位的同轴度与平面度符合装配要求；随后依次构建前部举升支撑结构、中部动力总成、侧部防护管架等子部件，对管架类零件采用扫掠特征生成，严格控制管路弯折半径与连接节点的过渡形态，还原金属管架的焊接装配逻辑。材质渲染阶段，针对金属结构件统一赋予哑光金属材质，模拟铝合金与钢制零件的表面质感，对铰接部位的销轴、紧固件单独设置高光金属材质，区分不同零件的材质属性；渲染时采用等轴测视角布光，通过主光源勾勒结构轮廓，辅助光源补全暗部细节，清晰呈现各部件的装配关系与层级结构。结构设计上重点还原了动力模块的管路布局、铰接部位的转动副结构、底板与上部组件的连接方式，所有配合部位均预留合理的装配间隙，符合机械设计的公差规范；前部支撑结构的铰接点、动力单元的固定位均按照实车的受力逻辑设置加强筋与安装座，还原真实载具的结构强度设计思路。本局部模型完整呈现了机箱车核心承载与动力区域的机械构成，各零件可单独导出用于结构分析，也可通过预留接口拓展其余车身部件，最终完成整车的完整建模，为遥控模型车的结构复刻、改装设计提供精准的三维参考依据。
