HSMXpress编程用组合式机械构件设计

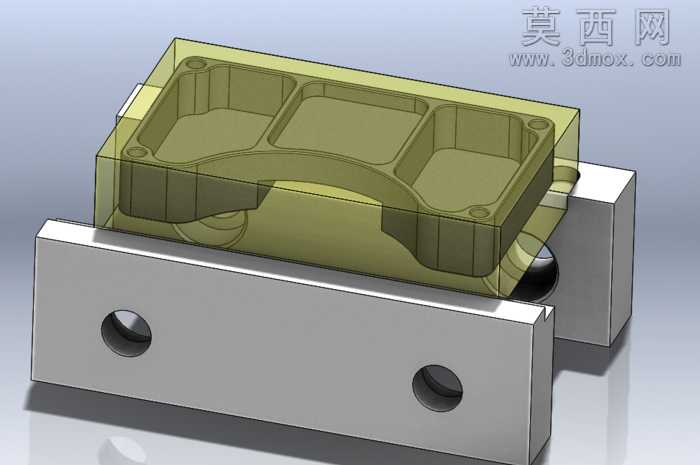

本作品为适配HSMXpress编程加工场景设计的组合式机械构件，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工艺逻辑，对零件的每一处结构尺寸都做了可加工性校验，确保模型可直接对接数控编程流程。模型分为上下两个核心装配部分，下部为金属基座构件，建模时采用拉伸、切除、孔特征等基础建模命令完成主体结构，基座两侧设计有同轴定位安装孔，孔位做了倒角工艺处理，避免装配时的应力集中，基座的上表面做了高精度平面度的结构约束，保证与上部构件的装配贴合度；上部为半透明展示的盒型腔体构件，建模时通过抽壳、筋位阵列、圆角过渡等命令完成内部腔体结构，内部设计有分隔式储纳腔与加强筋结构，既保证构件的结构强度，又合理控制构件整体重量，腔体边角处全部做了圆角过渡处理，避免加工过程中出现刀具干涉问题。渲染阶段采用分层材质设置，下部金属基座赋予磨砂金属钢材质，调整材质的粗糙度、反射率参数还原真实机加工金属的哑光质感，上部腔体构件赋予半透明黄绿色工程塑料材质，调整材质的透明度与折射参数，既可以清晰展示内部的腔体分隔结构，又能区分上下两个装配构件的层次关系，场景采用柔和的三点布光方案，主光源从斜上方投射打出构件的主体轮廓，辅助光源补充暗部细节避免结构阴影过黑，背光源勾勒构件边缘提升整体立体感，渲染输出的效果图可以清晰展示构件的装配关系与每一处细节结构。设计过程中充分考虑了数控编程的加工需求，所有特征的建模顺序与实际机加工的工序顺序保持一致，方便编程人员直接识别加工特征，快速生成刀路，模型的装配约束完全按照实际装配关系设置，可直接用于装配干涉检查、运动仿真验证等后续工作，构件的标签标注为凸轮相关结构，可适配凸轮传动类机构的配套安装使用，整体结构设计紧凑，无冗余特征，所有尺寸公差预留合理，既满足结构功能需求，又兼顾加工经济性。
