多叶片离心式风机叶轮结构设计

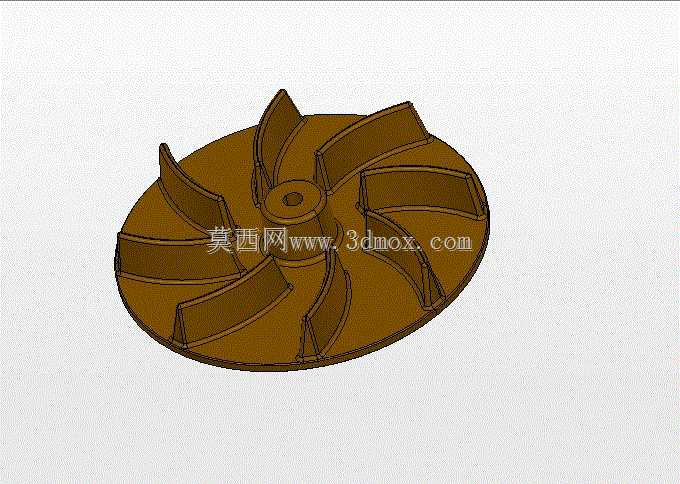

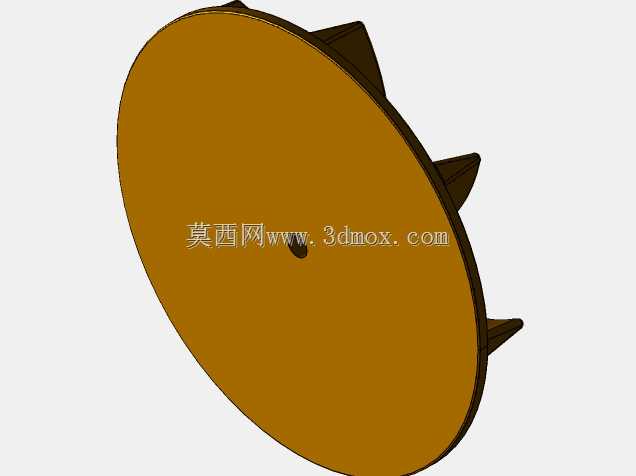

　　这类多叶片离心叶轮是通风送风类设备的核心做功部件，日常在工业散热通风系统、小型除尘送风装置、商用排风设备、暖通配套送风单元中都能见到这类结构的应用，其核心作用是通过自身高速旋转带动腔体内空气产生离心力，在叶轮中心区域形成负压区持续吸入待输送空气，再通过叶片间的流道将空气沿径向甩出，形成稳定的风压与风量输出，完成空气的输送、增压或者散热介质循环的功能。从结构设计逻辑来看，这款叶轮采用后向式弯曲叶片布局，整体为圆盘式基体结构，中心设置带安装孔的轮毂凸台，安装孔可直接与驱动电机的输出轴配合，轮毂位置做了局部加厚处理，用来抵消高速旋转时产生的应力集中，避免长期运转后轮毂位置出现开裂变形的问题。叶片沿圆盘周向均匀排布，

　　每片叶片都带有固定的倾斜弧度，叶片与底盘的连接位置做了圆弧过渡处理，既可以减少空气在流道内的流动阻力，降低运转时的气流紊流噪音，也能提升叶片与底盘的连接强度，避免高速旋转时叶片受气流冲击出现脱焊或者变形的问题。从安装边界来看，这类叶轮的外径尺寸适配常规小功率离心风机的蜗壳内腔，安装时需要保证叶轮端面与蜗壳侧壁预留足够的安全间隙，避免运转时出现刮蹭，中心轴孔的尺寸匹配常规小型驱动电机的输出轴径，安装时通过轴端锁紧件即可完成轴向固定，不需要额外设计复杂的连接结构。设计这类叶轮时，首先要根据目标风量风压参数确定叶片的数量、倾斜角度与流道宽度，叶片数量过多会增加空气流动阻力，提升驱动电机的负载，数量过少则会导致输出风压不足，气流脉动变大，

　　运转噪音升高；叶片的弧度设计需要兼顾气流导向效率与结构强度，弧度太大容易在叶片背面形成气流涡旋，降低送风效率，弧度太小则无法有效将空气沿径向甩出，影响风压输出。另外叶轮整体做了动平衡适配的结构设计，底盘上预留了动平衡校正的去重位置，生产装配时可以通过在对应位置去除少量材料完成动平衡校正，降低高速运转时的振动幅度，提升设备整体的运行稳定性与使用寿命。这类叶轮的材质通常选用工程塑料或者轻质合金，既可以降低自身重量，减少驱动电机的启动负载，也能具备足够的结构强度，耐受长期高速旋转的离心力作用，在常规的通风散热工况下可以长期稳定运行，不需要频繁维护更换。
