立式手摇轮传动往复式机械结构

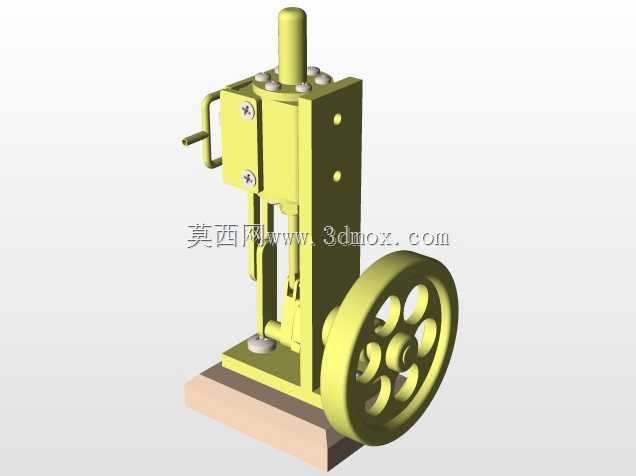

　　该结构属于小型手动驱动的往复运动执行机构，常见于教学演示模型、小型手工加工工位的进给驱动单元，也可作为低压工况下小型流体输送设备的动力端原型，适配无电力供应的野外作业场景、实训教学的机构原理展示场景，以及小型文创类机械装置的动力核心模块。从功能实现逻辑来看，侧置的手摇柄作为动力输入部件，通过机架侧部的连接块传递扭矩，带动内部的曲柄滑块机构完成旋转运动到直线往复运动的转换，侧部的大直径带轮既可以作为手动驱动的辅助施力部件，降低手摇操作的输入力矩，也可预留皮带安装位，拓展为电机驱动的动力输入接口，适配不同动力源的改装需求。设计阶段优先考虑了手动操作的人机工程特性，手摇柄的伸出长度与握持直径匹配成年人手部施力范围，

　　大带轮的轮缘做了圆弧过渡处理，避免手动转动时的锐边划伤，机架采用立式矩形截面型材搭建，底部设置木质安装基座，既可以降低整机运行的振动传导，也预留了四个方向的安装孔位，可直接固定在工作台面或者配套设备的安装支架上，安装边界的长宽尺寸控制在小型工位的允许范围内，不会占用过多操作空间。结构装配层面，机架上的所有连接紧固件均采用外露式十字槽螺钉，方便日常拆装维护，顶部的压盖通过多组均布的紧固件固定，可快速拆卸检查内部的滑块、连杆磨损情况，运动副的配合间隙预留了手动装配的调整余量，不需要专用工装即可完成组装调试。带轮采用辐条式镂空结构，在保证结构强度的前提下降低了整体自重，轮轴与机架的配合部位设置了耐磨衬套安装位，

　　可根据使用频次更换不同材质的衬套，延长整机的使用寿命。整个机构的运动行程经过匹配设计，当手摇柄以每分钟六十转的速度转动时，输出端的直线往复速度适配小型冲压、流体泵送等场景的作业节奏，不会因为速度过快导致操作失控，也不会因为速度过慢降低作业效率。机架侧面的两个定位孔可用于安装行程限位块或者位置检测元件，拓展自动化控制的改装空间，底部基座的平面度公差控制在普通工作台的适配范围内，不需要额外加工调整垫铁即可完成安装固定。
