双轴螺旋给料输送设备结构设计

　　这套双轴螺旋输送结构主要面向粉体、颗粒料以及易架桥物料的连续给料场景，在食品配料、化工原料输送、污泥处理和餐厨废弃物处置线上比较常见。与单轴螺旋相比，两根平行螺旋转子同步向内或差速运转时，能够在槽体内形成相互扰动的物料流，减少湿黏物料抱轴、结拱和局部堆积的问题。槽体采用长条形U型或近矩形截面，上盖可拆，便于检修时清理残料；底部和侧壁预留法兰连接面，可与料仓出口、称量斗或下游破碎、混合设备直接对接。

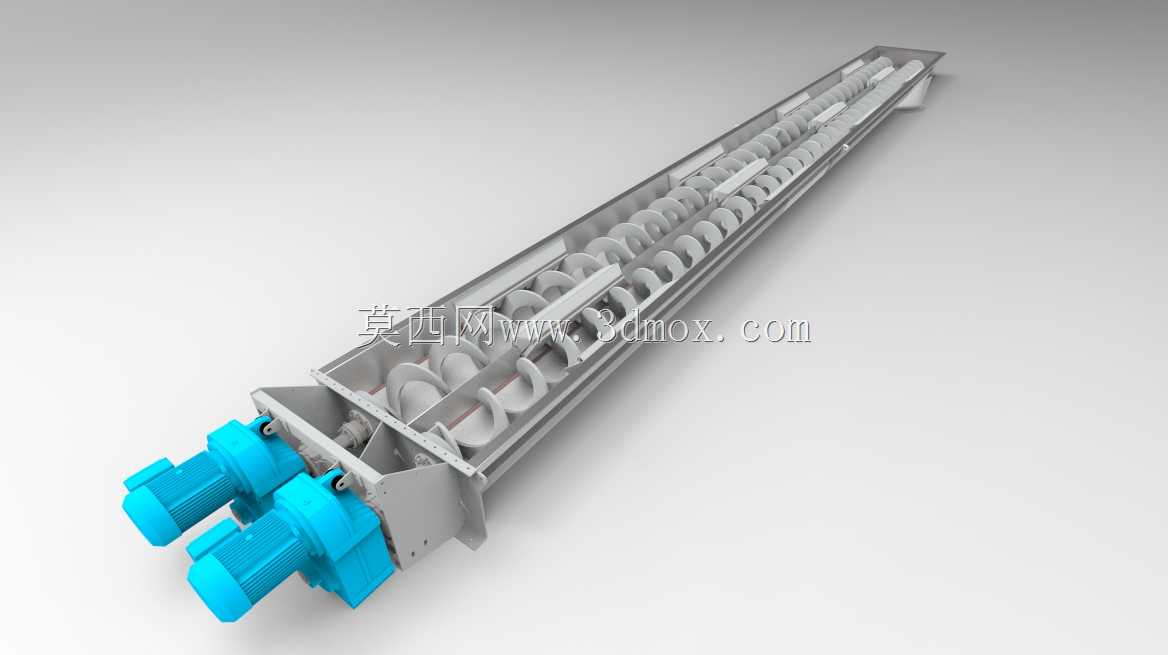

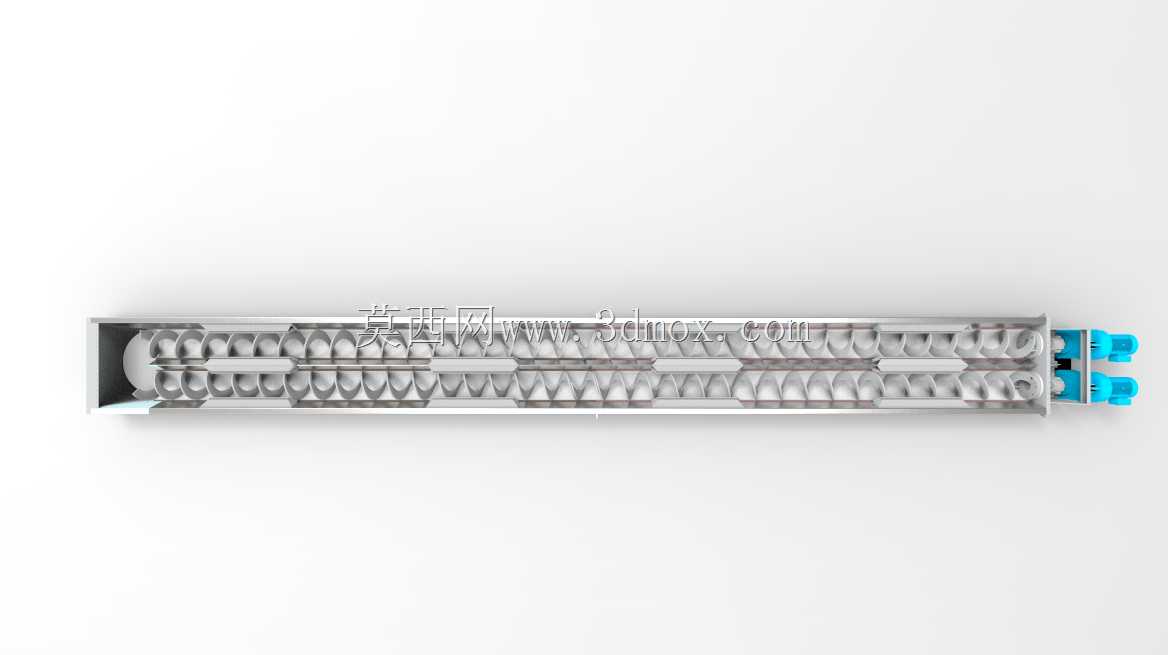

　　从结构布置看，驱动端集中在设备一侧，两台减速电机通过联轴器分别带动两根螺旋轴，轴承座与密封组件布置在槽体端板外侧，使传动件不直接接触物料。螺旋叶片沿轴分段焊接，靠近进料区可采用较宽螺距以提高吃料能力，中段保持稳定输送，出料端根据需要增加反向叶片或破碎桨叶，用来打散团块并控制物料充满系数。两根轴的叶片在投影上交错布置，运转时形成自清理效果，一根轴上的物料会被另一根叶片刮带，避免黏性物料长期附着。

　　建模时需要重点控制槽体宽度、螺旋直径、轴间距和叶片间隙之间的关系。轴间距过小会造成叶片干涉，过大则中间形成死区；叶片与槽底、侧壁之间应保留合理运行间隙，既要限制物料回漏，也要补偿焊接变形和热膨胀。长距离输送时，螺旋轴属于细长挠性件，中间吊挂轴承会影响物料通过，因此该类双轴结构更适合中短距离、大输送量或强扰动给料工况。端板密封可采用填料密封、机械密封或气封组合，针对细粉和腐蚀性物料时，过流件选用不锈钢材质并控制焊缝打磨质量。

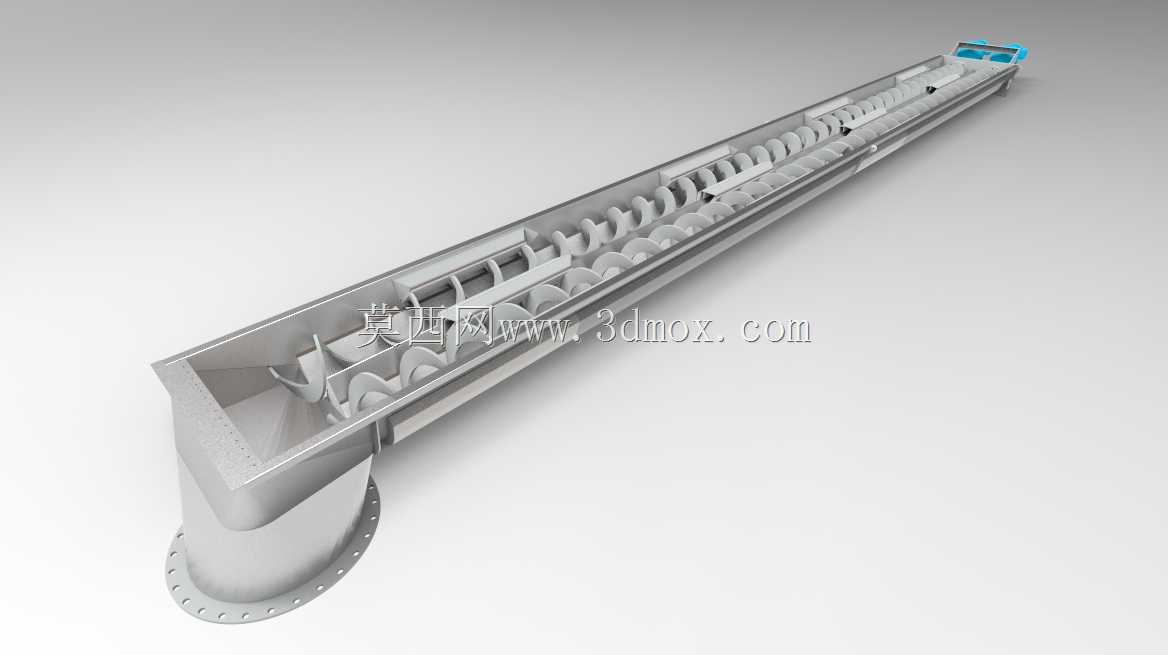

　　安装边界方面，设备整体呈水平或小倾角布置，进料口通常位于槽体上部偏驱动端，出料口设在尾端底部或侧向。基础框架需要承受电机重量、螺旋轴动载荷以及槽内物料满载重量，支腿位置应避开检修门和出料法兰。驱动端要留出联轴器拆装空间，尾端应预留轴承维护距离；上方开盖区域不能被管线遮挡。三维结构中还应核对电机外轮廓、槽体法兰、检修盖板和现场平台栏杆的干涉关系，尤其在双电机并排布置时，接线盒方向和检修空间会直接影响现场安装顺序。
