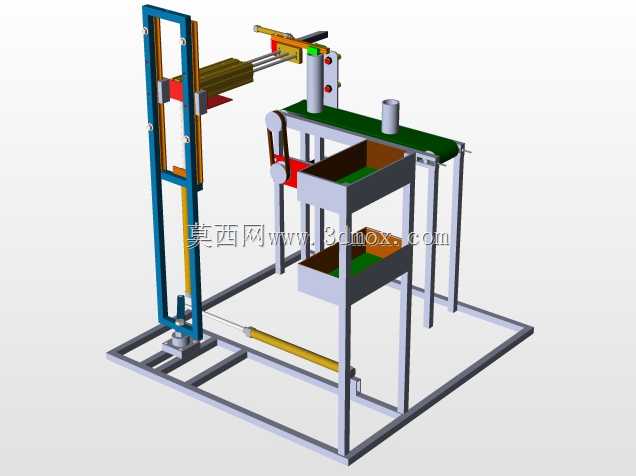

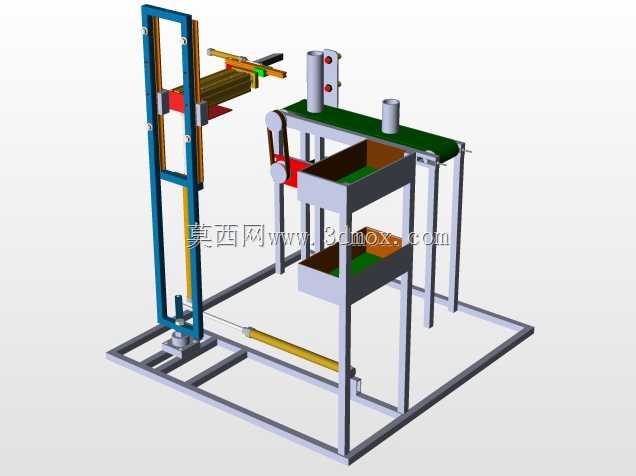

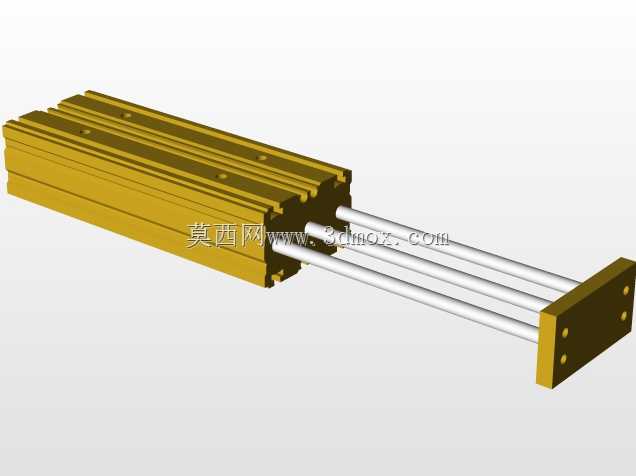

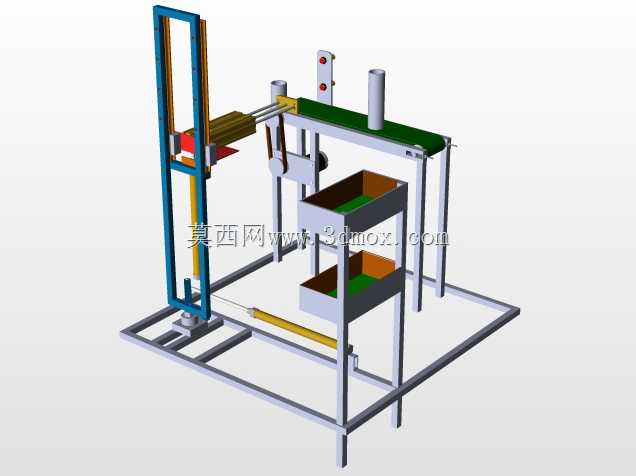

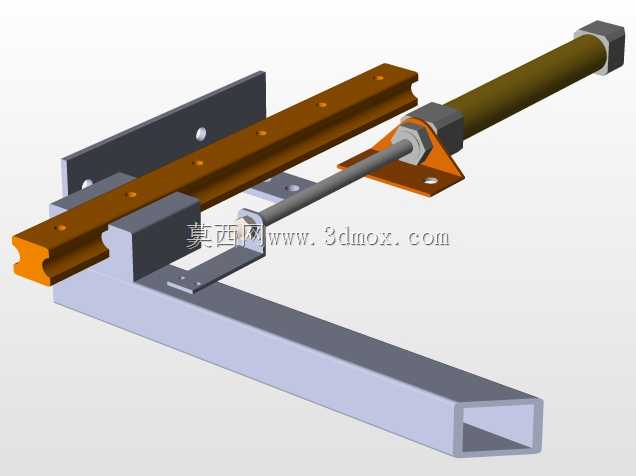

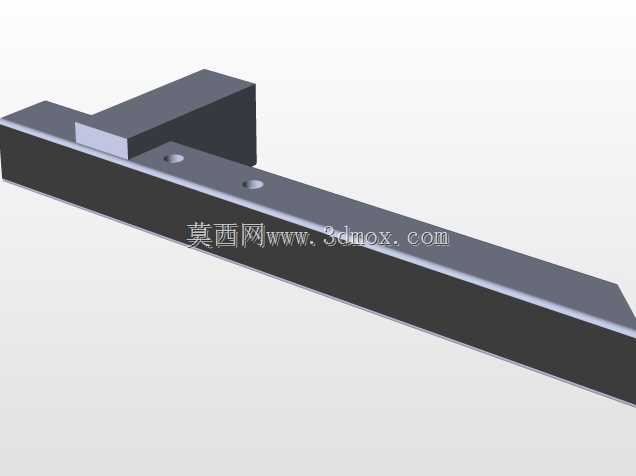

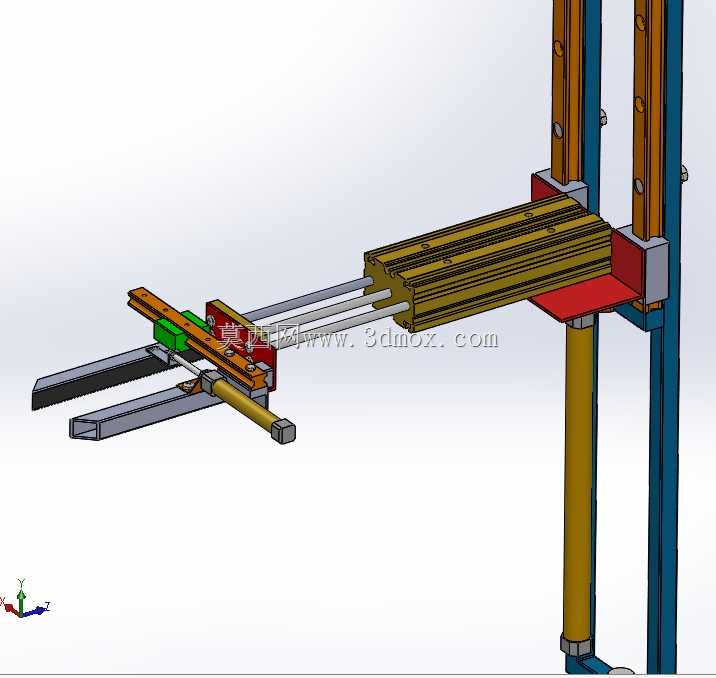

小型皮带间隙输送机构三维结构

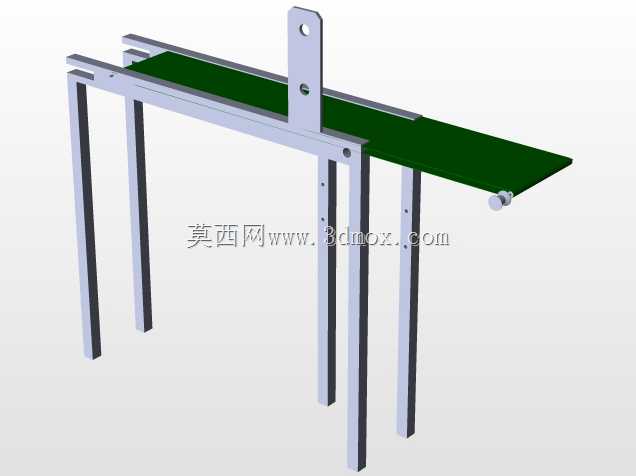

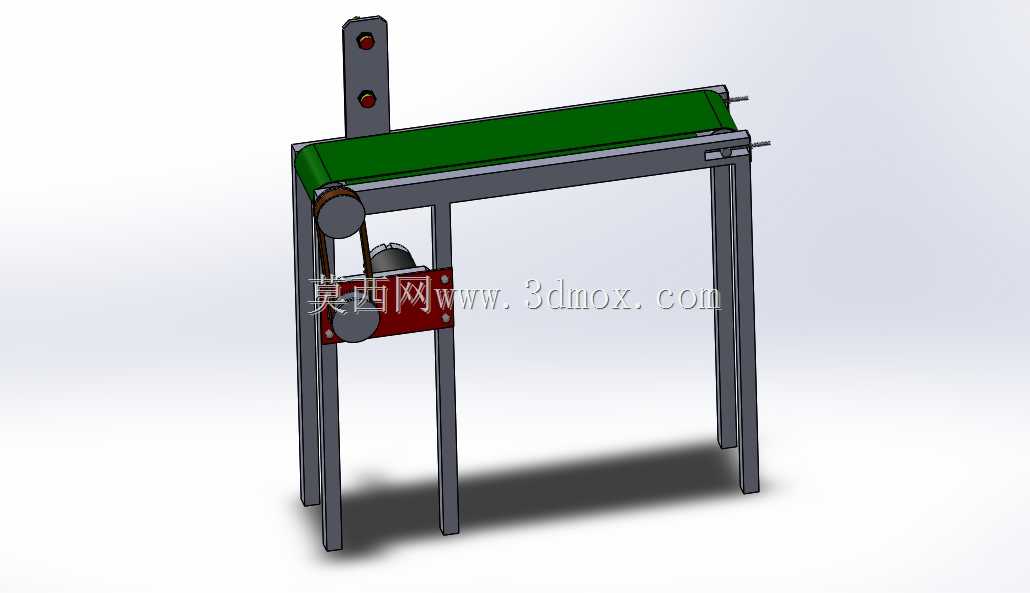

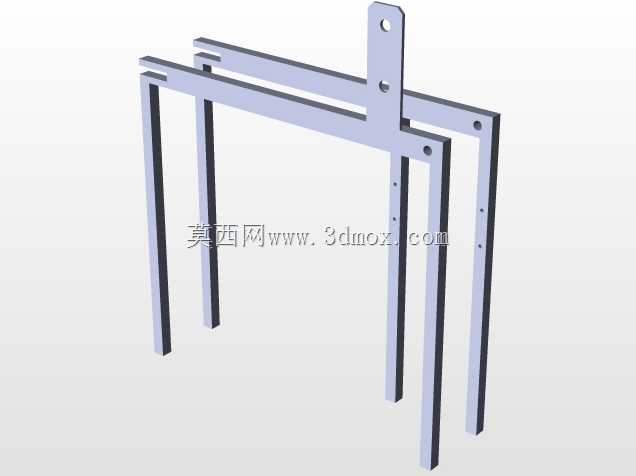

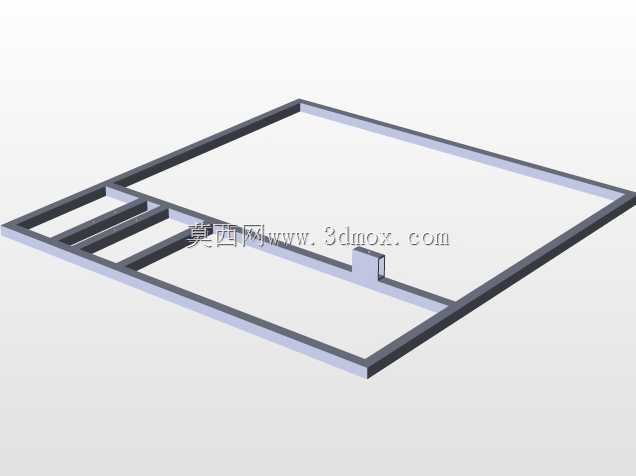

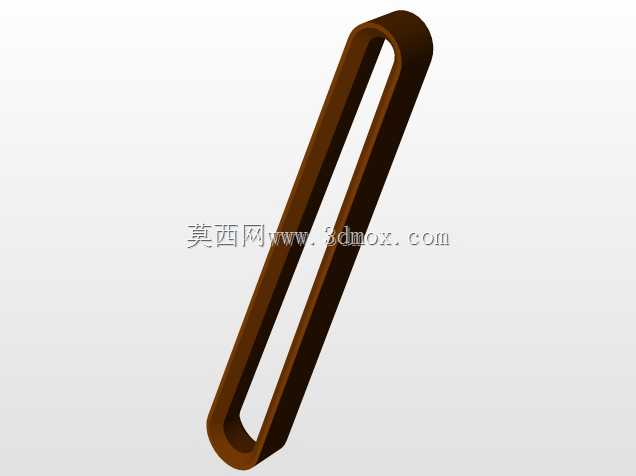

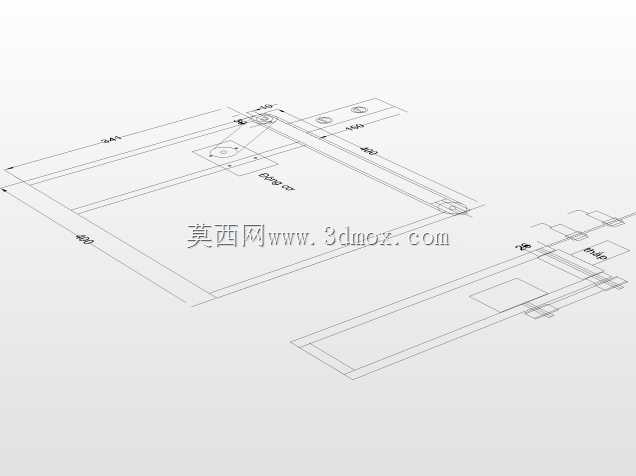

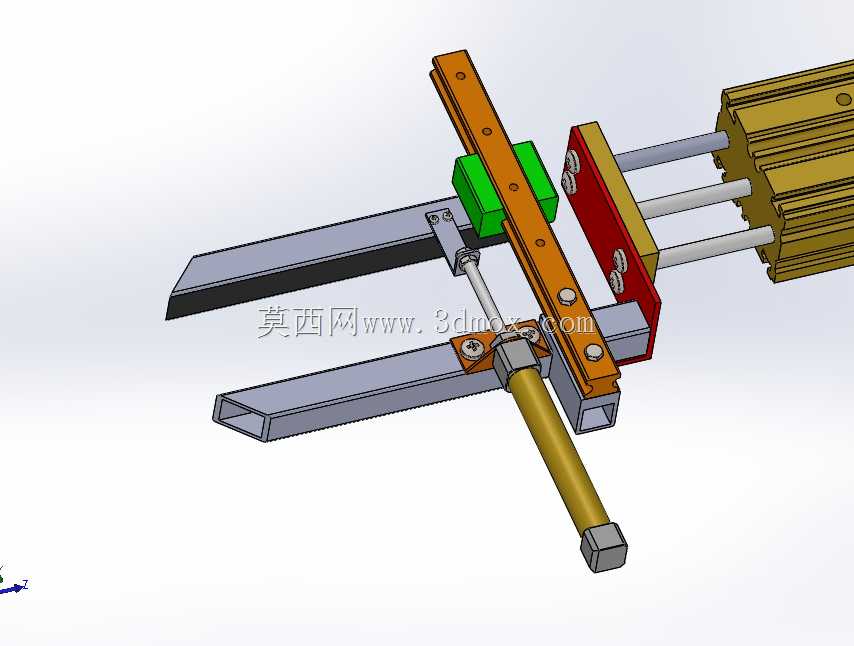

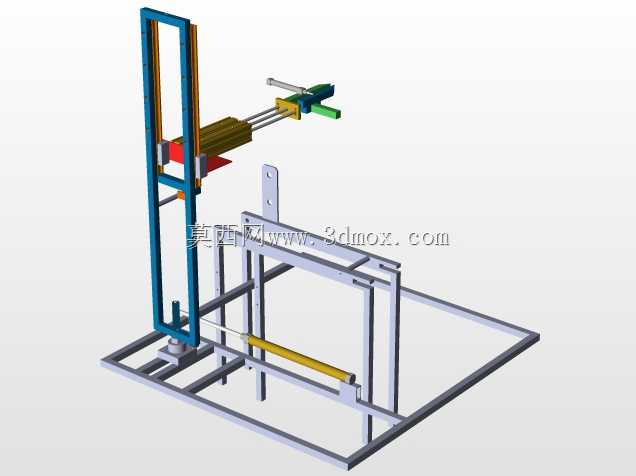

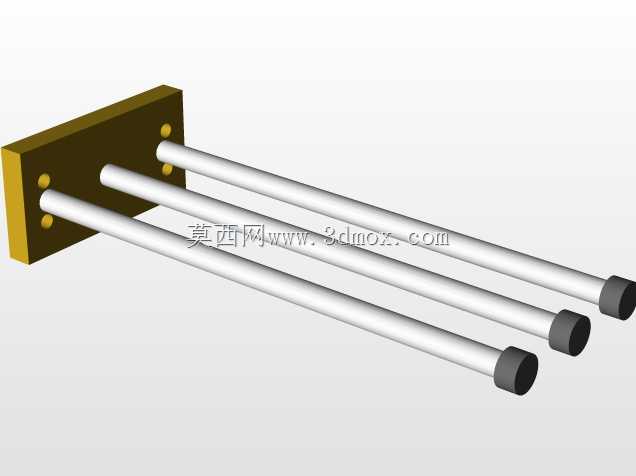

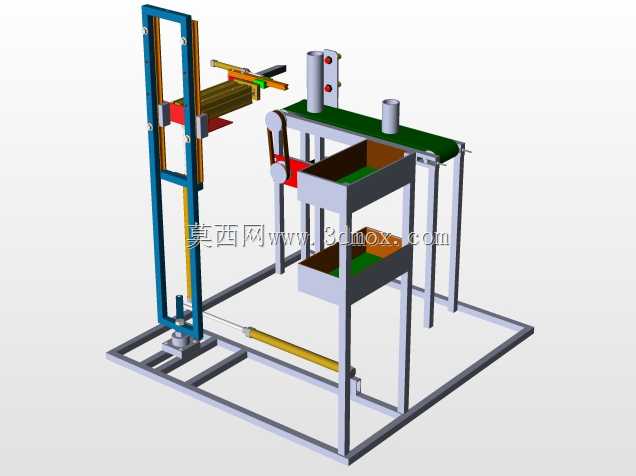

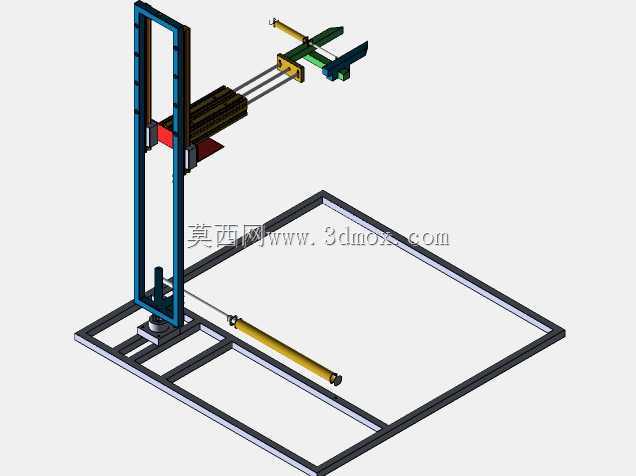

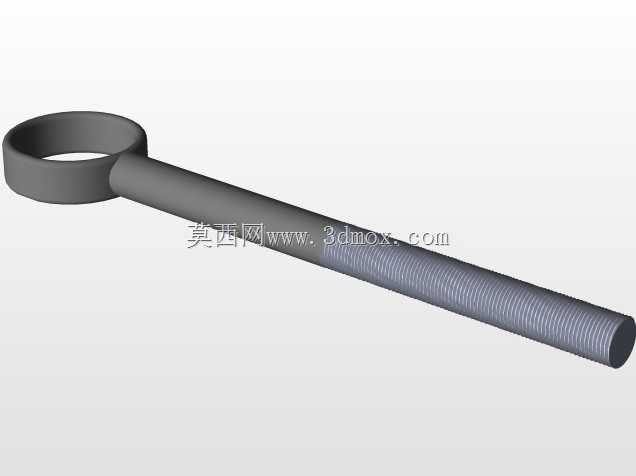

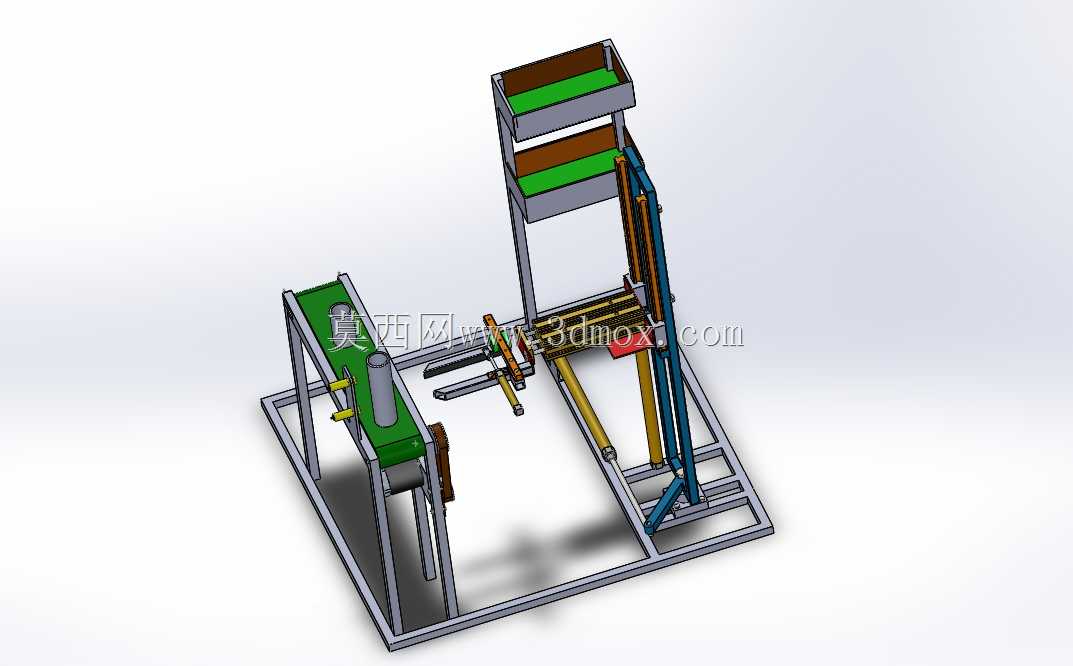

　　这款小型带式输送结构，主要面向精密装配、电子元器件分拣、小型工件工序间转运场景设计，可嵌入紧凑型自动化产线的工位间隙段，完成工件在相邻加工工位、检测工位间的短距离精准传递，适配重量不超过5kg的小型规整工件输送需求。整体采用方管焊接机架作为承载主体，四条立式支腿做了等长裁切处理，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在车间地面或设备台架上，支腿间距经过受力校核，满负载运行时机架形变量控制在0.2mm以内，避免输送过程中因机架晃动导致工件偏移。输送面采用绿色PVC平皮带，皮带张紧机构设置在主动辊端，通过调节螺栓可快速调整皮带张紧度，防止长期运行后皮带打滑、跑偏，主动辊与从动辊均采用两端带座轴承支撑，转动阻力小，

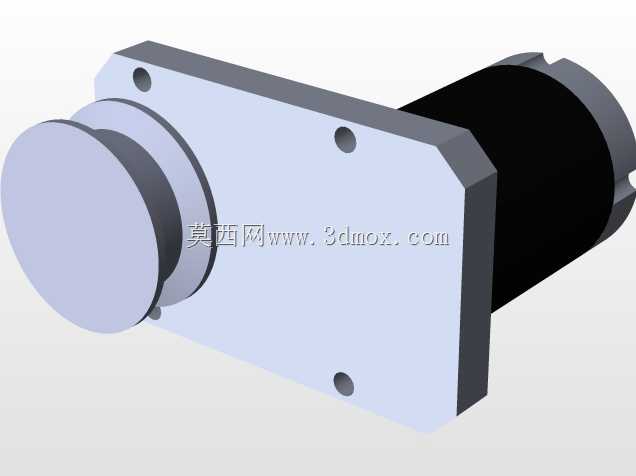

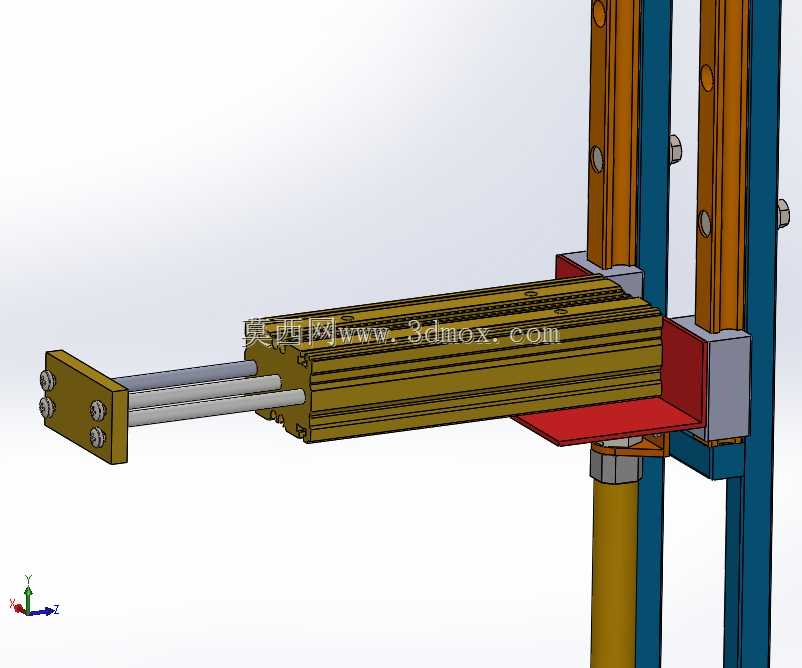

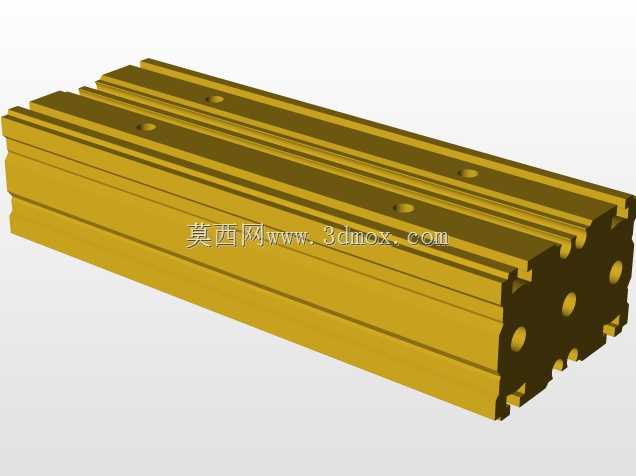

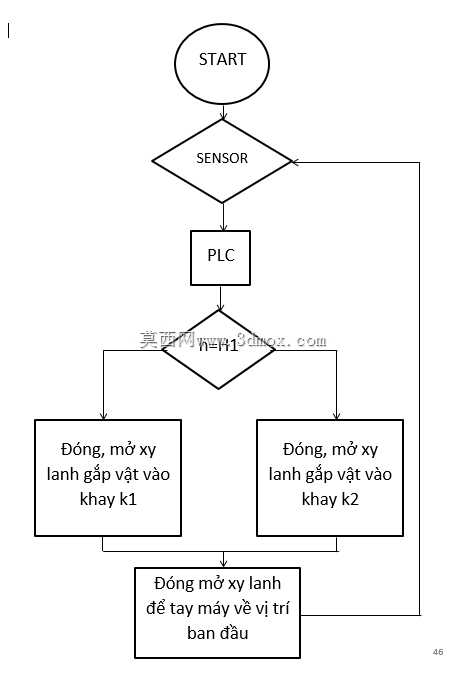

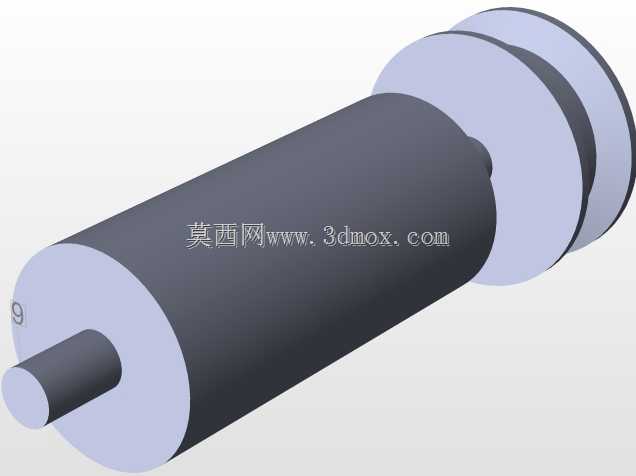

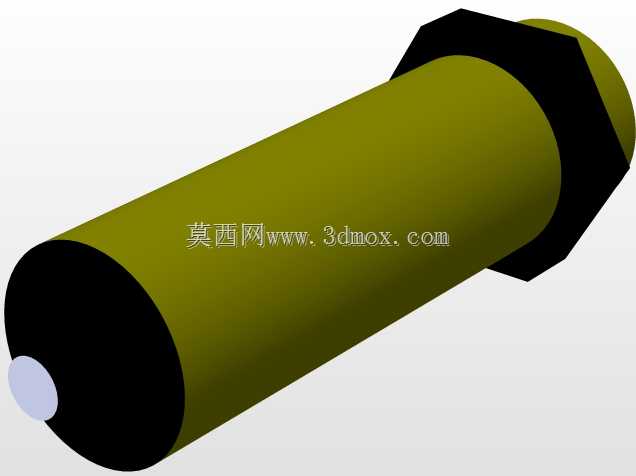

　　运行噪音控制在60分贝以内，适配无尘车间、精密装配车间的噪音管控要求。驱动单元采用侧装式布局，电机与减速模块直接固定在机架侧方的安装板上，通过链传动将动力传递至主动辊，这种侧装设计既压缩了设备整体宽度方向的安装尺寸，也方便后期维护时快速拆解驱动部件，无需拆解整条输送线即可完成电机更换、传动链润滑等操作。机架立柱上方设置了双点位传感器安装支架，支架上预留两个标准传感器安装孔，可根据实际工位需求安装对射光电、漫反射传感器，用于检测工件到位状态、输送线堵料状态，传感器支架采用长槽孔设计，可上下调整安装高度，适配不同高度尺寸的工件检测需求。设备的进料端与出料端均做了辊轴外延处理，可直接与上下游设备的输送面做无缝对接，

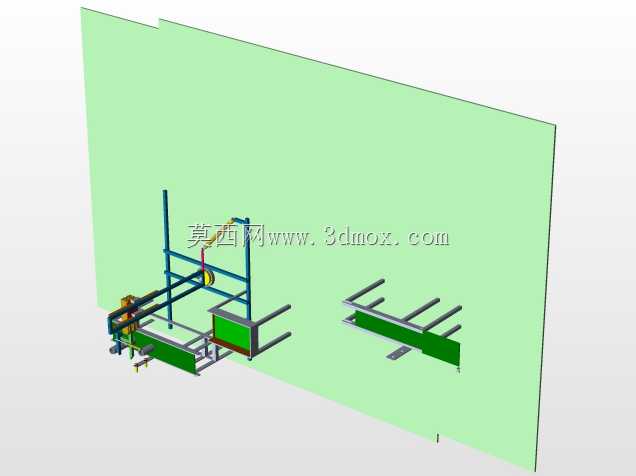

　　对接间隙控制在3mm以内，避免小型工件在转接过程中出现卡滞、掉落问题。整体结构没有冗余设计，所有零部件均采用标准件与常用加工件组合，加工成本低，装配难度小，建模过程中所有配合面均按照实际加工公差做了预留，可直接导出工程图用于生产加工，也可作为标准模块直接集成到各类非标自动化设备的整体方案中，针对不同的输送长度需求，只需调整机架方管长度、皮带长度与辊轴间距即可快速衍生出不同规格的同系列输送结构，无需重新做整体受力校核与结构设计。
