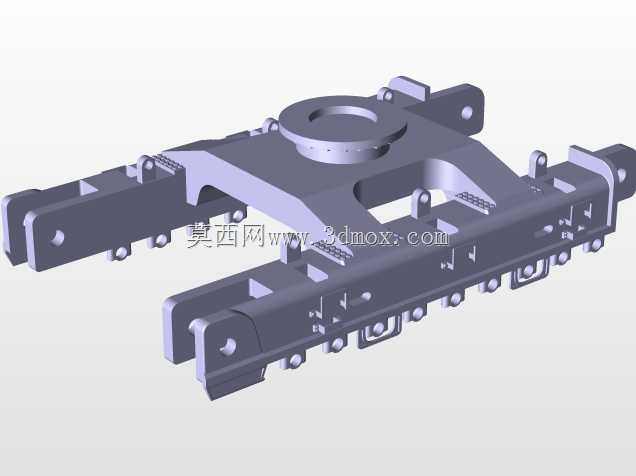

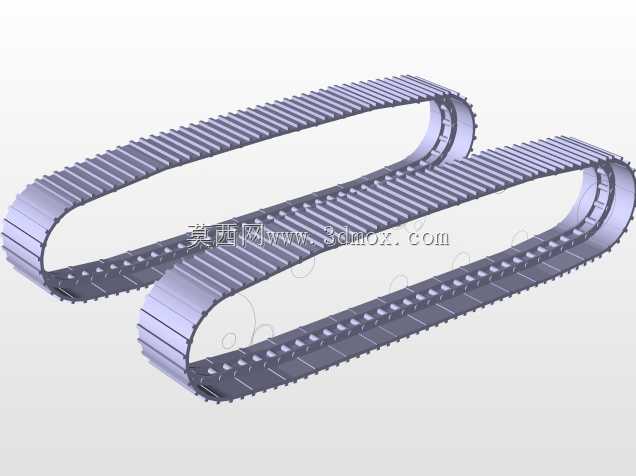

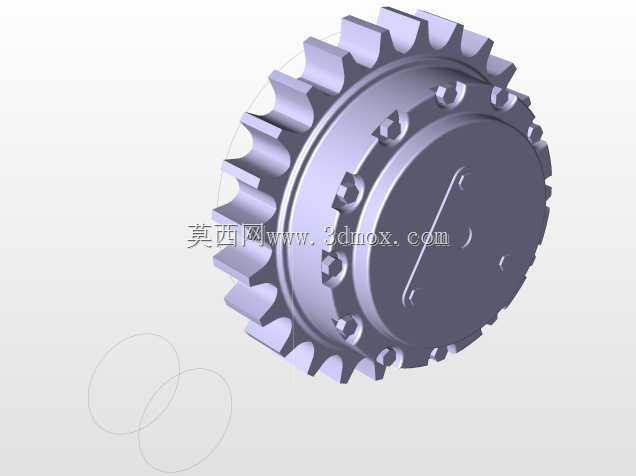

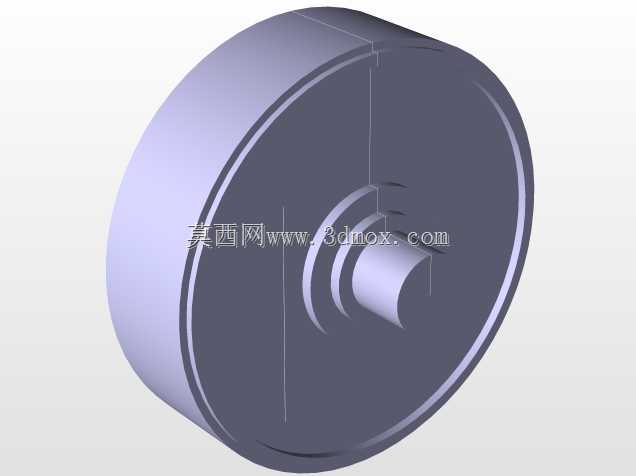

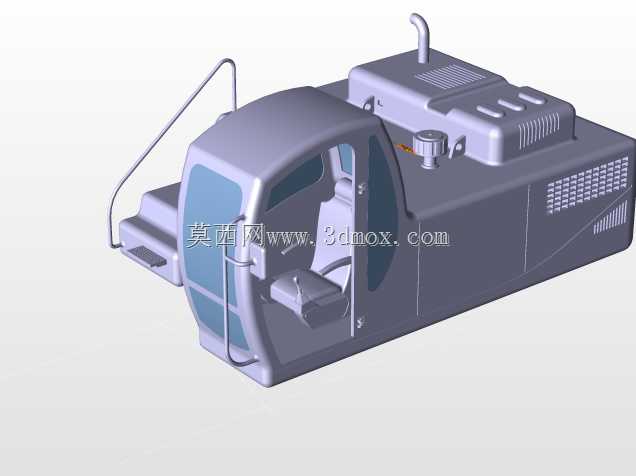

土方挖掘设备液压执行油缸结构设计

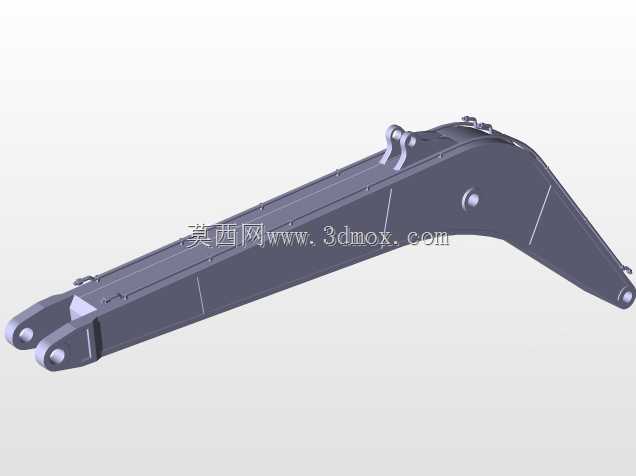

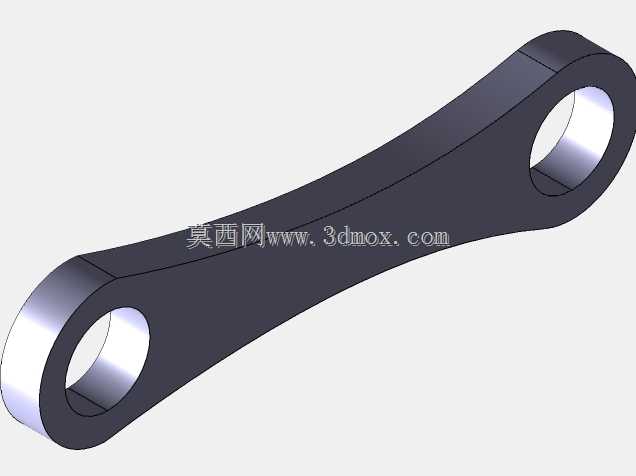

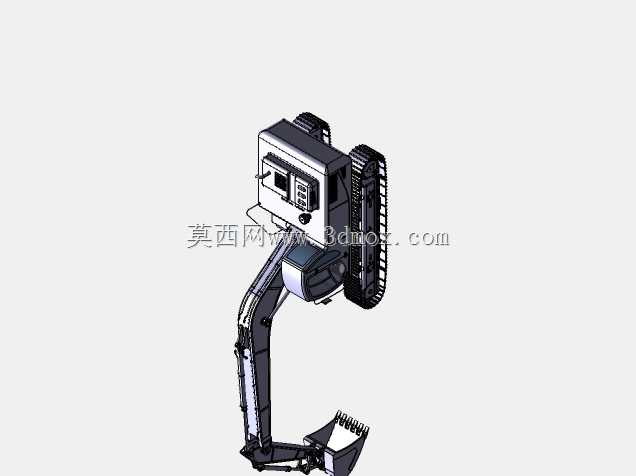

　　在土方作业场景里，这类带双铰接端的液压油缸是挖掘工作装置的核心执行部件，主要承担动臂举升、斗杆收放、铲斗翻转的动力传递作用，作业时需要承受高频交变载荷与瞬时冲击负载，对结构强度与密封可靠性有极高要求。从结构设计逻辑来看，缸体采用长行程等径缸筒设计，两端分别配置杆端铰接耳环与缸底铰接耳环，铰接孔内预留了衬套安装位，可适配不同销轴直径的安装需求，安装时需保证两端铰接孔的同轴度误差控制在0.1mm以内，避免侧向力导致活塞杆偏磨、密封件过早失效。活塞杆表面做了硬化处理与镀铬层防护，硬度可达HRC58-62，镀铬层厚度不小于0.03mm，可抵御土方作业中泥沙、碎石的刮擦，同时降低往复运动时的摩擦阻力。缸筒内壁采用滚压加工工艺，

　　表面粗糙度控制在Ra0.4以下，与活塞密封件形成良好的配合面，减少内泄风险，保证作业时的动力输出效率。设计时充分考虑了安装边界限制，缸体外径与周边结构件预留了不小于15mm的安全间隙，避免全行程伸缩时与动臂、斗杆的结构筋板发生干涉；两端铰接点的中心距在全缩状态下匹配工作装置的最小收合尺寸，全伸状态下可满足挖掘作业的最大挖掘半径与挖掘深度要求。密封系统采用多道组合密封结构，主密封承担高压油液的密封作用，副密封负责刮除活塞杆表面附着的泥沙与油污，防尘圈可阻挡外部杂质进入缸体内部，整套密封结构可适应-20℃到80℃的作业环境温度，满足不同地域土方施工的工况需求。这类油缸的油路接口设置在缸筒侧面靠近两端的位置，接口采用标准公制螺纹连接，

　　可直接适配挖掘设备的主液压管路，安装时无需额外改装油路走向，降低现场装配的调整工作量。在实际作业过程中，油缸的推力与拉力参数匹配工作装置的负载需求，举升动臂时可承受整机额定挖掘力下的反作用力，收放斗杆时可保证动作平顺无卡顿，铲斗挖掘时可提供足够的破碎力切入硬质土层。建模过程中对所有配合面做了公差标注，铰接孔与销轴的配合采用H8/f7间隙配合，活塞与缸筒的配合采用H9/f8间隙配合，既保证运动顺畅，又不会因间隙过大导致密封件偏磨。缸体外部未设置多余的外置结构，所有油道均采用内藏式设计，避免作业时被碎石磕碰损坏油路，提升恶劣工况下的使用寿命。
