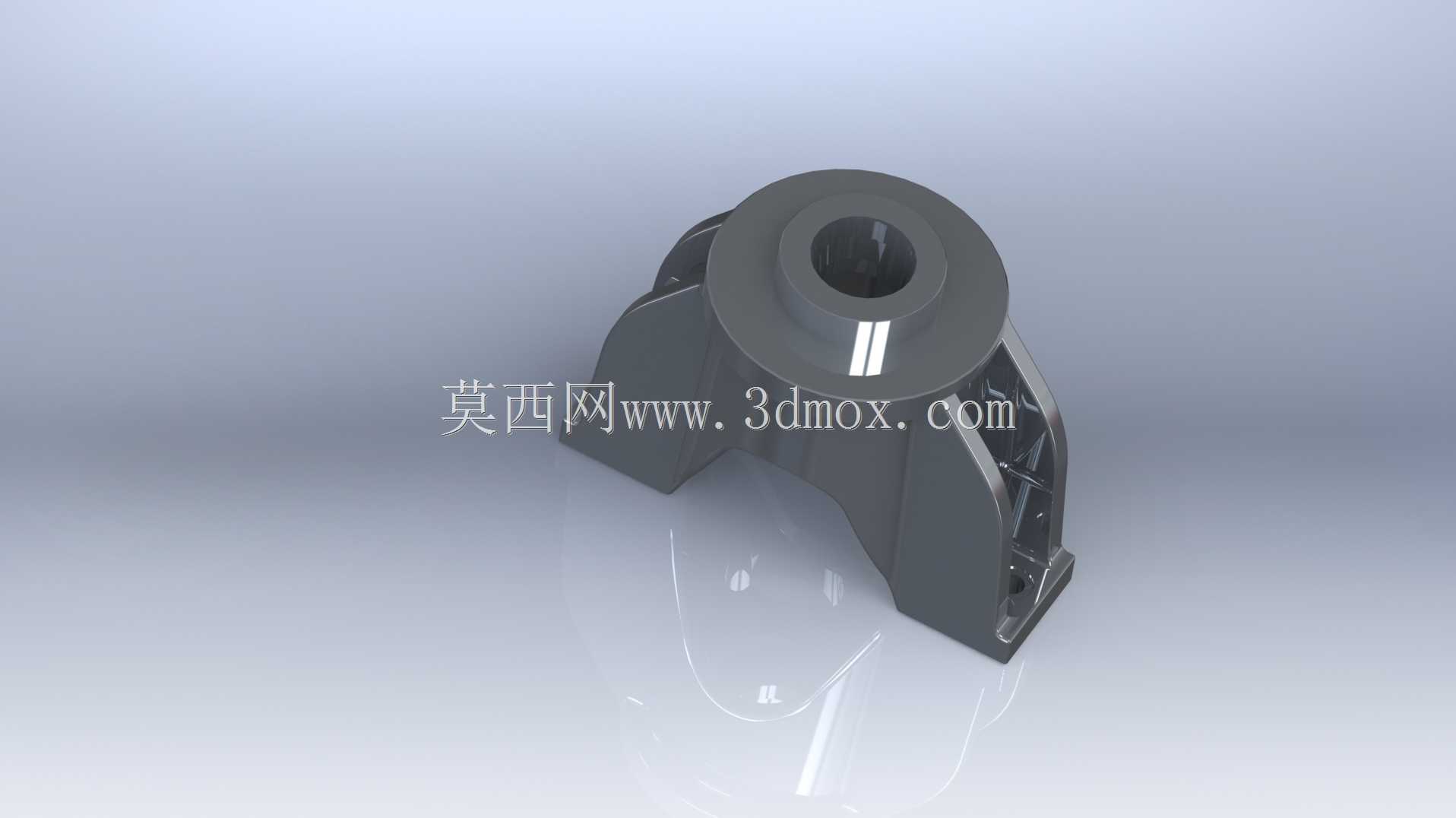

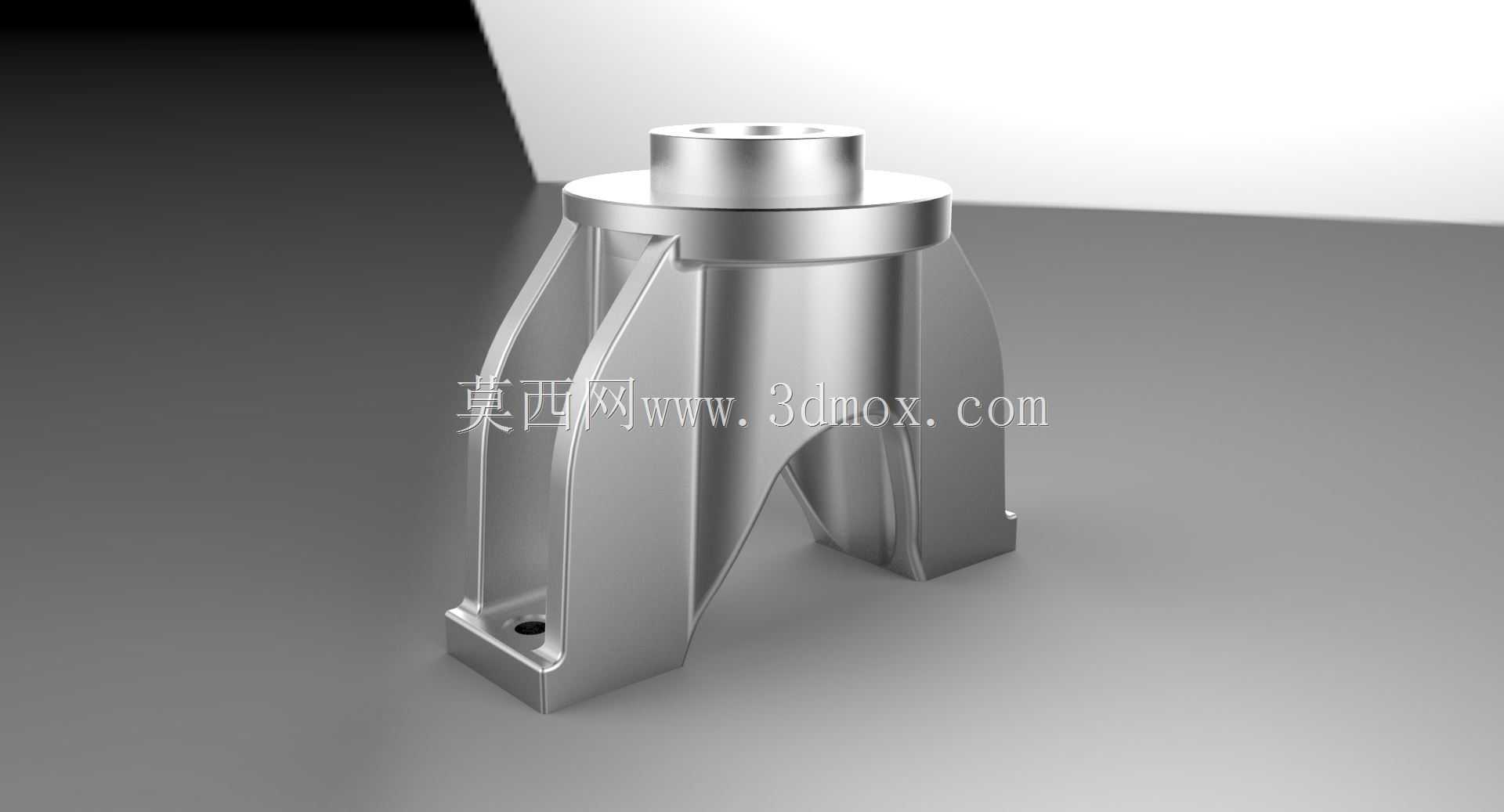

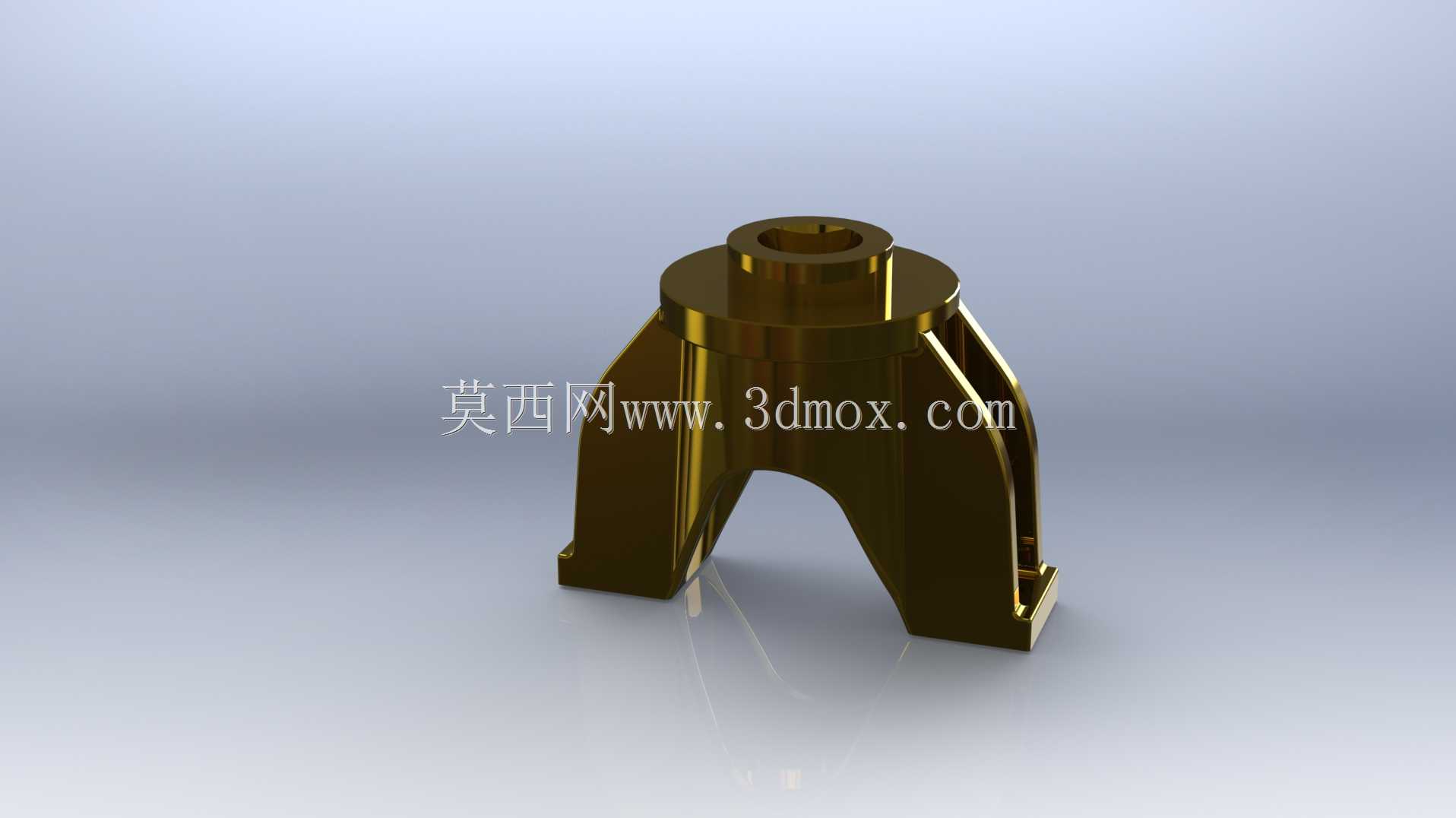

挖掘机铰接式支撑连接支架结构

　　该支架作为挖掘机工作装置的核心铰接承载部件，主要应用于中小型履带式挖掘机的动臂与斗杆连接区段、或是行走架与上部回转平台的辅助支撑点位，承担作业过程中交变载荷的传递与分散作用，是保障挖掘动作平顺性、结构连接可靠性的关键受力构件。从实际工况适配角度看，这类支架需要同时承受挖掘作业时的垂直挖掘阻力、侧向偏载力矩以及回转启停带来的惯性冲击，因此结构设计上采用了一体化铸钢成型的主体框架，避免多件焊接带来的应力集中缺陷，主体壁厚根据载荷路径做了差异化分布，轴孔安装区域壁厚加厚30%，非承载的侧翼区域做了圆弧过渡减重处理，兼顾强度与整机重量控制要求。

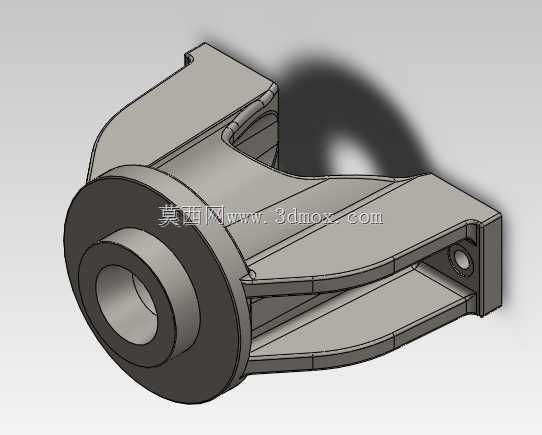

　　核心功能层面，支架一端的大直径同轴孔用于安装铰接销轴与铜套，配合润滑脂通道实现转动副的低摩擦运转，孔位的同轴度公差控制在0.02mm以内，避免销轴偏磨导致的早期失效；另一端的分叉式双耳结构设置有带螺纹的安装孔位，用于通过高强度螺栓与相邻结构件锁固，安装结合面做了铣平加工，平面度公差不超过0.05mm，保证连接贴合度，避免螺栓受剪断裂。设计过程中优先梳理了载荷传递路径，将大轴孔的受力通过两条对称的弧形加强筋直接传导至双耳安装面，筋板的圆弧半径根据应力仿真结果做了三次迭代优化，消除了原直角结构处的应力集中点，使得极限载荷下的最大应力值低于铸钢材料许用应力的60%，预留足够的安全裕度应对突发冲击载荷。

　　安装边界方面，大轴孔的内径适配常规60-80mm直径的铰接销轴，轴孔端面设置有密封件安装槽，可配套骨架油封阻挡泥沙进入转动副，适配矿山、土方施工等多粉尘作业环境；双耳安装面的孔位间距符合通用挖掘机结构件的安装尺寸规范，可直接替换同吨位机型的原有支架，不需要额外修改相邻结构。外形上整体做了圆滑过渡处理，没有尖锐棱角，既避免施工过程中磕碰损坏液压管路，也能减少涂装时的流挂缺陷，提升构件的防腐涂层附着力。这类支架的结构设计逻辑完全围绕工程机械重载、变载、多粉尘的实际作业场景展开，没有冗余的装饰性结构，所有几何特征都服务于承载、安装、维护的实际工程需求，建模过程中对安装孔位、轴孔公差、配合面的参数做了完全还原，可直接用于结构受力仿真、装配干涉检查以及后续的加工工艺编制工作。
