雅马哈油箱装饰标识铭板结构设计

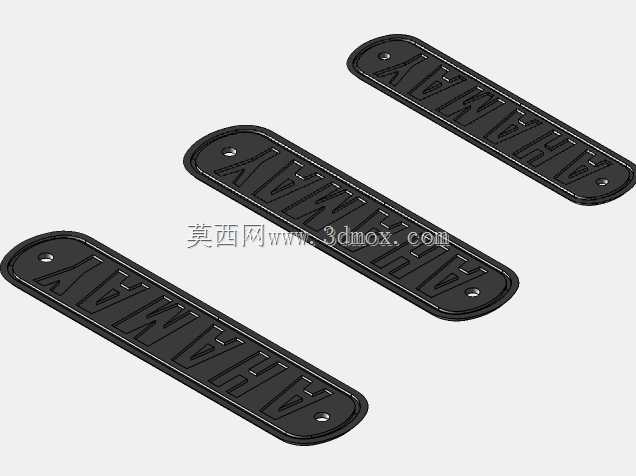

　　这款长条形金属铭板主要适配雅马哈系列机车的油箱外侧安装位，属于机车外观覆盖件体系里的标识类功能部件，日常使用中既承担品牌视觉传递的作用，也能对油箱漆面形成局部防护，减少骑行过程中飞石剐蹭、裤腿长期摩擦对油箱本体漆面的磨损。从结构设计来看，铭板整体采用长圆头长条轮廓，边缘做了连续的卷边压型处理，既可以消除冲压裁切后的锐边安全隐患，也能提升薄板零件的整体结构刚度，避免薄板在长期振动环境下出现翘曲变形。铭板表面的品牌字符采用凸起压筋成型工艺，字符凸起高度控制在1.2mm左右，既保证视觉上的立体辨识度，也不会因为凸起过高积存灰尘、增加骑行风阻。零件两端各设置了一个沉头安装孔，孔位做了局部压窝处理，安装后沉头螺丝的顶面可以完全没入铭板表面，

　　不会出现突出的棱角剐蹭骑行人员衣物，也能让安装后的铭板与油箱曲面贴合更紧密，避免长期振动下出现螺丝松动、铭板异响的问题。设计过程中需要重点匹配油箱外表面的曲面弧度，铭板并非完全平直的板件，而是沿长度方向带有与油箱安装位完全契合的微弧曲率，安装后不会出现局部翘起、贴合缝隙不均的问题，压型过程中需要控制字符区域的材料流动，避免压筋位置出现板料拉裂、字符边缘起皱的缺陷，卷边工序要保证整圈卷边的宽度均匀一致，边缘圆滑无毛刺。安装边界方面，铭板总长度控制在180mm区间，宽度32mm，安装孔中心距为165mm，适配M3规格的沉头自攻螺丝安装，安装时需要在铭板背面预贴0.5mm厚的双面泡棉胶条，既可以填充铭板与油箱漆面之间的微小间隙，
