长条形多工位挡料分隔导向工装结构

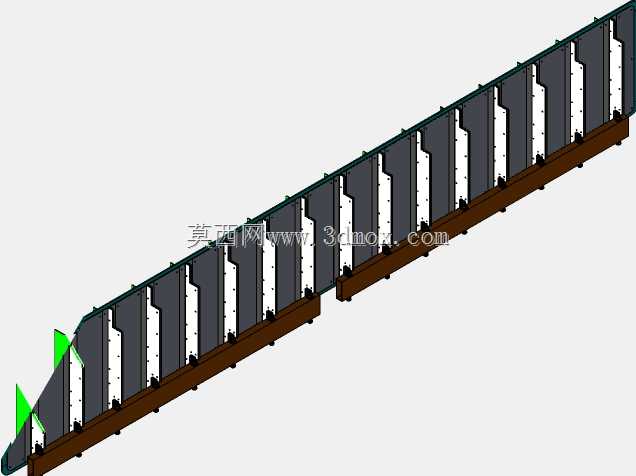

　　该结构主要应用于自动化生产线的物料输送段，针对长条状、薄片状待加工工件做有序分隔与导向，常见于五金冲压件分拣、电子元件排料、小型零部件整列输送的工序节点，可直接安装在皮带输送线或振动盘出料末端，替代传统的人工排料工位，避免工件在输送过程中出现堆叠、错位、卡滞的问题。从结构设计来看，整体采用分段式底座搭配等距排布的立式挡片组合，底座选用标准工业铝型材做主体承载，底部预留T型槽安装位，可根据现场输送线的宽度调整整体安装跨度，适配不同宽度的料道安装需求；立式挡片采用等间距排布逻辑，相邻挡片的间隙根据待输送工件的厚度做匹配设计，间隙宽度预留0.2-0.5mm的滑动余量，既保证工件可顺畅通过间隙完成单列排布，又能限制工件的横向窜动，

　　避免输送过程中工件偏斜卡料。挡片顶部做了15度的倒角导向设计，在工件从上游设备落入料道时，倒角结构可引导工件顺利滑入相邻挡片形成的导向槽内，无需额外设置拨料机构即可完成自动整列。整体结构的安装边界可根据产线长度做模块化拼接，单段标准长度为1200mm，段与段之间采用定位销+螺栓的连接方式，拼接后整体直线度可控制在0.1mm/m以内，满足高速输送工况下的导向精度要求；挡片与底座之间采用可拆卸式连接，当需要适配不同规格的工件时，仅需更换对应间隙尺寸的挡片即可，无需更换整套底座结构，大幅降低产线换型的改造成本。结构两侧预留了传感器安装位，可直接搭配对射光电传感器检测料道内的工件堆积情况，当出现卡料或堵料时可及时给上游输送设备发送停机信号，

　　避免工件挤压变形。从受力角度考虑，挡片背部设置了加强筋结构，可承受工件输送过程中的侧向冲击力，长期运行不会出现挡片变形歪斜的问题，底座底部设置了可调高度的支撑脚，可根据上下游设备的出料高度调整整体安装高度，高度调节范围为0-50mm，适配不同高度差的产线对接需求。该结构没有复杂的传动组件，整体为纯机械导向结构，日常维护仅需定期清理导向槽内的碎屑即可，运行故障率远低于带动力的整列设备，适合在高节拍、长时间连续运行的自动化产线上使用，尤其适配小型五金件、塑胶件的排料工序，可有效提升后续工位比如检测、包装、冲压的上料稳定性，避免因工件错位导致的设备误动作或产品不良。
