带电机直联式离心鼓风机结构设计

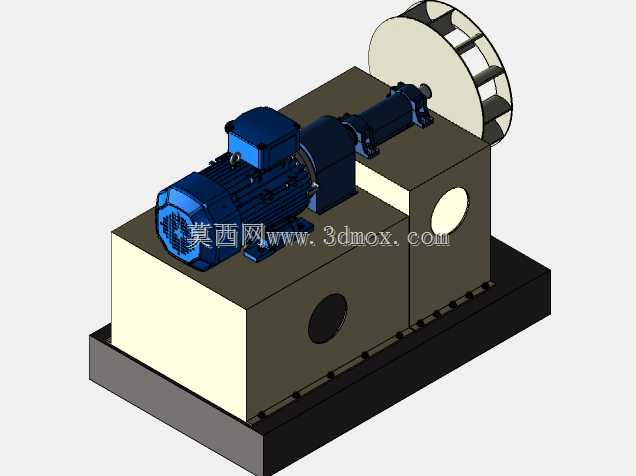

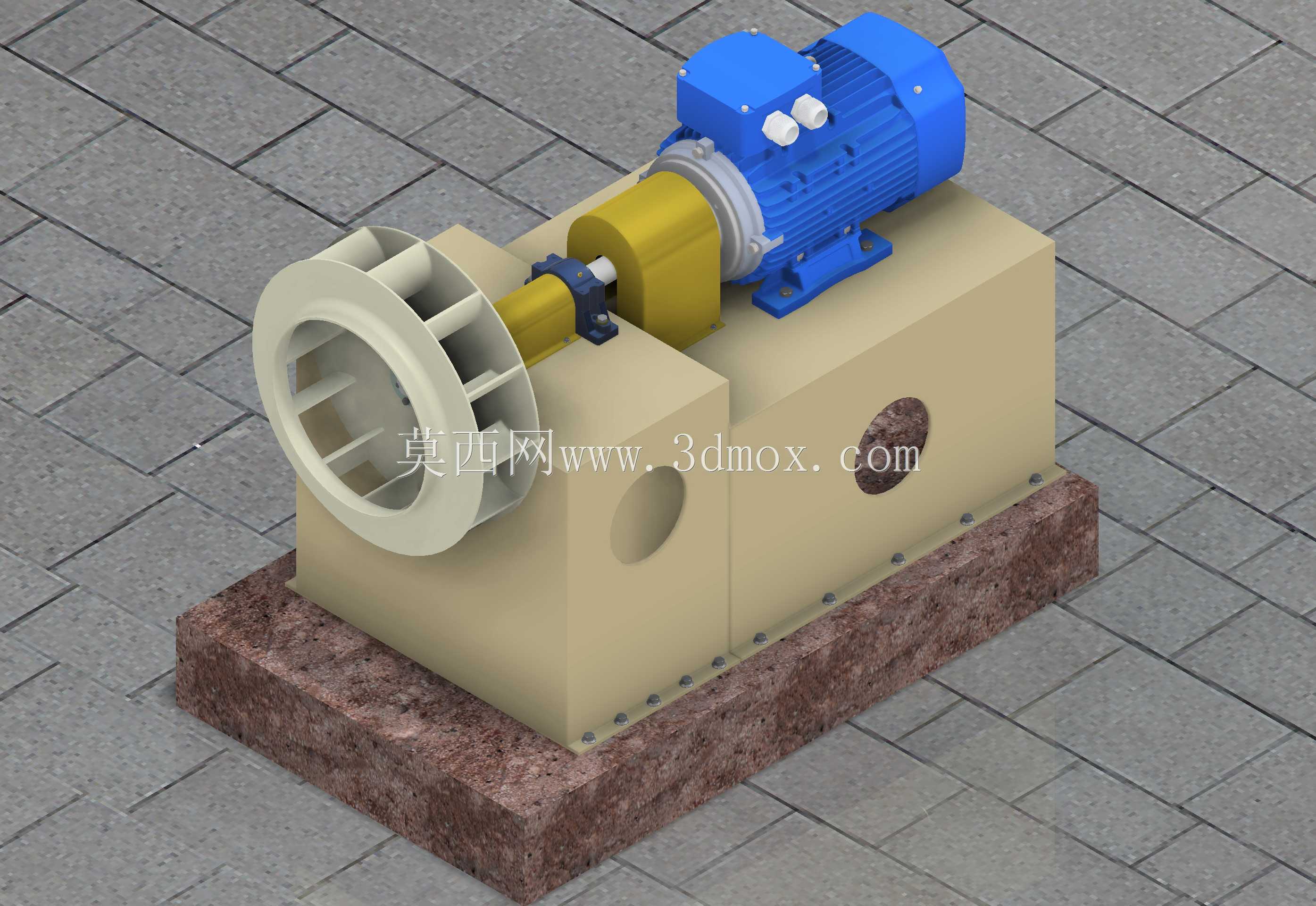

　　这款直联式离心鼓风机的三维结构设计，核心围绕工业现场通风送风、低压气体输送的实际工况展开，在结构布局上优先考虑了安装便捷性与运行稳定性的平衡。从实际应用场景来看，这类风机常被用于车间工位送风、设备散热排风、小型除尘系统的气源供给、生产工序中的低压气体输送环节，也可配套在小型环保设备、烘干设备中作为气流动力单元，适配对风压要求不高但风量输出稳定的作业场景。设计过程中没有采用皮带传动的冗余结构，而是选择电机与叶轮直联的传动方案，直接省去了皮带张紧结构、皮带轮防护组件的设计，既压缩了整机的轴向安装尺寸，也减少了后期运维中皮带磨损更换、张紧度调整的工作量，更适合安装空间紧凑、运维频次要求低的工位。叶轮部分采用后向式叶片结构设计，

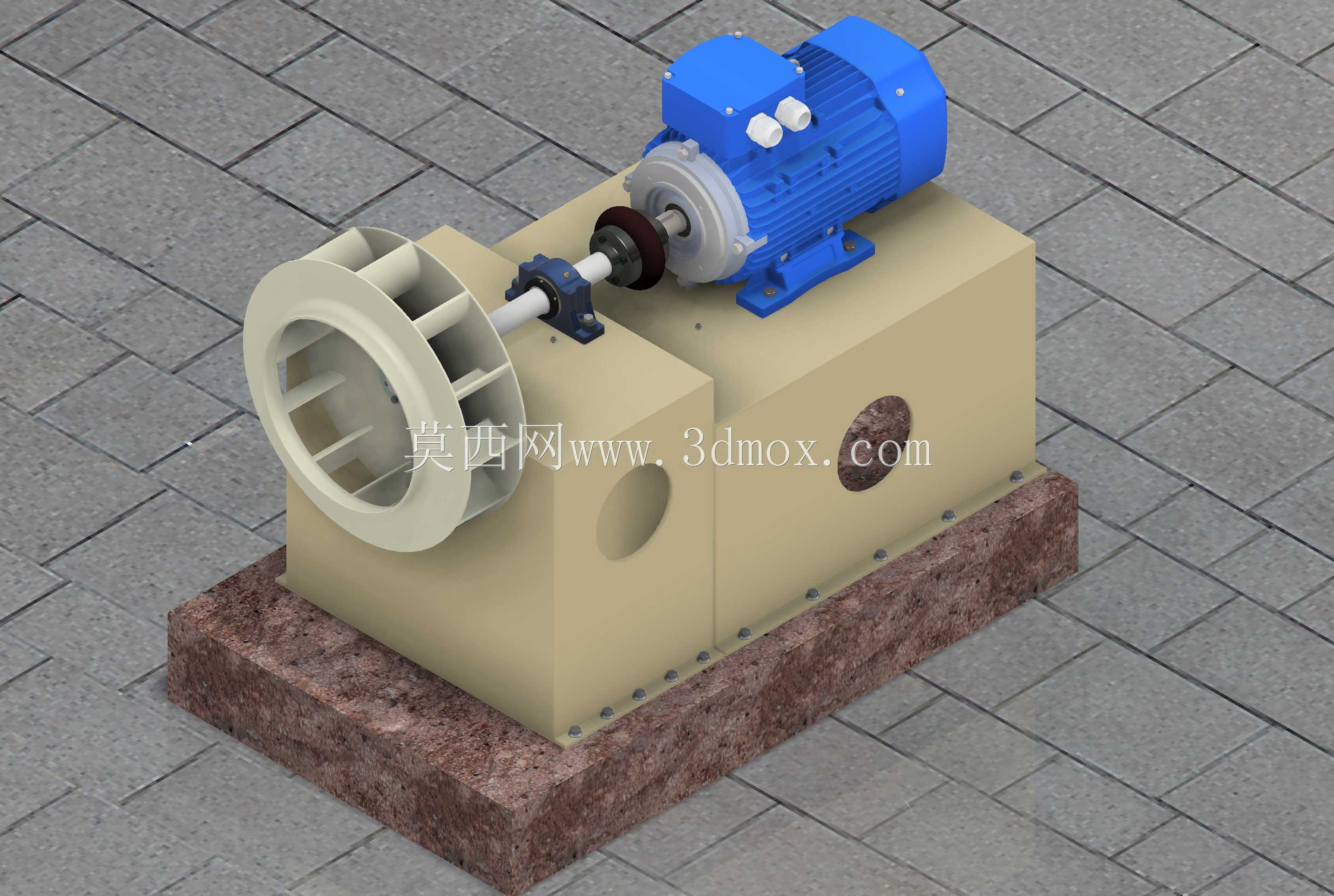

　　叶轮外径600mm，进风口采用圆弧过渡的集流圈结构，能有效降低进气端的气流紊流损失，提升进气效率，运行时气流沿轴向进入叶轮腔，经叶片加速后沿机壳蜗道径向排出，可稳定输出连续的低压气流。传动连接段设计了独立的轴承座支撑结构，连接轴直径50mm，轴段与电机输出轴采用刚性联轴器对接，同时在轴承座与机壳之间设置了密封结构，避免输送介质中的粉尘进入轴承腔造成磨损，轴承选型上匹配了电机额定转速下的径向载荷要求，保证长期运行的轴系稳定性。机壳部分采用分体式拼装结构，侧面开设的检修孔可在不拆解整机的情况下完成叶轮积尘清理、内部检查的操作，降低日常维护的拆装工作量。整机底座采用厚重的铸铁式结构设计，电机、轴承座、风机蜗壳均通过螺栓固定在同一底座上，

　　底座底部预留了地脚螺栓安装孔，可直接固定在混凝土基础或钢制机架上，厚重的底座结构能有效吸收电机运行与叶轮转动产生的振动，降低整机运行的共振风险，减少振动传递到安装基础的幅度。在安装边界的考量上，整机的重心落在底座中心区域，各部件的螺栓操作空间均预留了足够的扳手操作余量，接线盒位置设置在电机顶部，方便现场布线操作，进风口法兰的尺寸与叶轮进风口直径匹配，可直接对接通风管道或加装防护网，出风口位置可根据实际安装需求调整蜗壳的旋转角度，适配不同方向的管道对接需求，整体结构没有多余的装饰性设计，所有结构特征均围绕实际使用中的安装、运维、性能需求展开，可直接作为同参数风机设计、选型的三维结构参考，也可用于虚拟装配教学、设备布局仿真的模型素材。
